压配计算方法

hd_1000

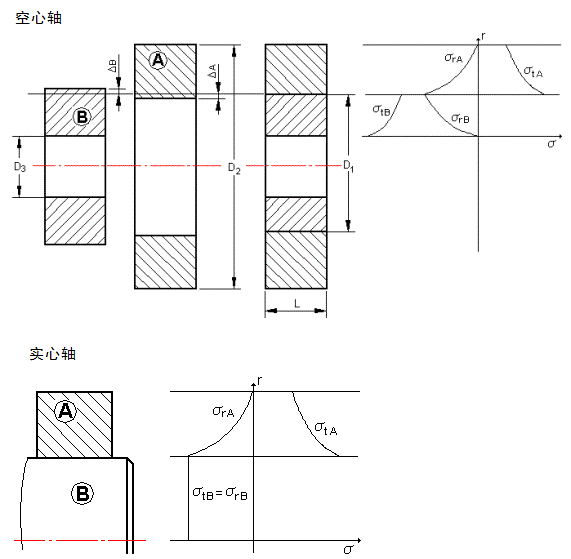

压配是常见的装配方法，简单，成本低。为了做到可靠的配合，需进行必要的计算。如下图：

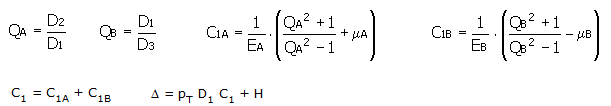

在轴和孔的公差确定之前，需计算干涉量的范围（最小值~最大值）

1、最小容许干涉量 、

最小容许干涉量是从要求能够传递的负载（扭矩）计算得来的。如果小于这个值，将不能传递足够的负载（扭矩）。

或者

2、最大容许干涉量

最大容许干涉量 是从 材料容许的强度极限计算得到的。如果大于这个值，将会破坏轴或者轴彀。

对空心轴：

必须满足下面的不等式：

对实心轴：

必须满足下面的不等式：

从以上不等式中的最小值，就是容许的最大容许的干涉量。

3、轴彀外径增大量

式中的△就是代入上面的计算得到的干涉量最小值和最大值。于是计算得到轴彀外径增大的范围。

4、轴的内孔减小量

同样，式中的△就是代入上面的计算得到的干涉量最小值和最大值。于是计算得到轴孔内径减小的范围。

5、装配的压入力

如果采用温差装配法，即加热轴彀，或冷却轴，那么，

6、轴彀的加热温度

7、轴的冷却温度

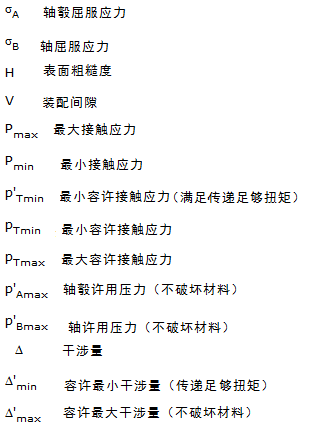

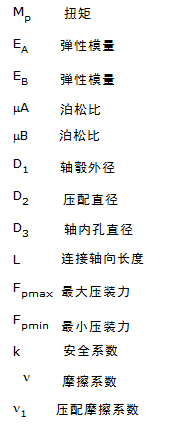

8、符号含义：

SSSLLLBBB

学习了，谢谢了！

fzh1987

之前还是凭经验做的，这下有根据了
