[请教]多棍轧机轴系计算出现的问题

anbfox

学习中出现了一个问题，试了好多办法都无解。

附件为五辊矫直机齿轮箱的简单结构

ksys文件.zip (322.08 KB, 下载次数: 4)

2014-12-27 15:02 上传

点击文件名下载附件
ksys文件

双击S5后的ksoft中计算轴系出现以下两个错误：

1

2

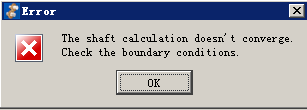

The shaft calculation doesn't converge.

Check the boundary conditions.

3

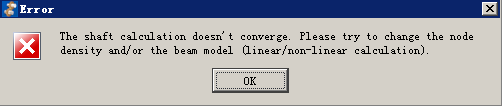

The shaft calculation doesn't converge. Please try to change the node density and/or the beam model (linear/non-linear calculation).

根据提示在计算设置中勾选non-linear、设置各种节点密度后错误还是会出现；

我试过以下两个方法，但都无法正确解决。

1.当删除中间的调心轴承后可以正常计算，但是轴承寿命不够；

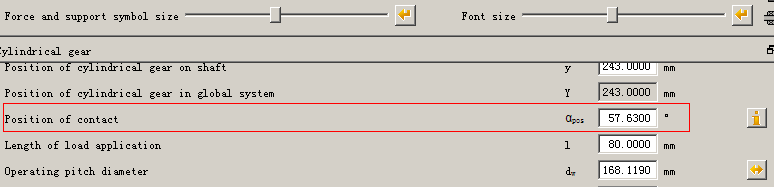

2.意外中改变如下图（与z6r啮合的）z5(gp3r)齿轮参数中的齿轮位置时，角度设置到76度以上就不会出现错误，不知是什么原因。

4

5

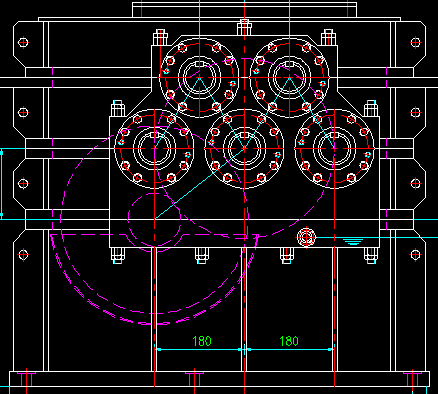

另外附上齿轮箱结构示意图：

6

请大家帮忙看看是哪里出的问题，多谢！
