这是种什么链轮那？专家请进

wtony · 发表于 2014-10-7 22:15

您需要登录才可以下载或查看，没有账号？注册

x

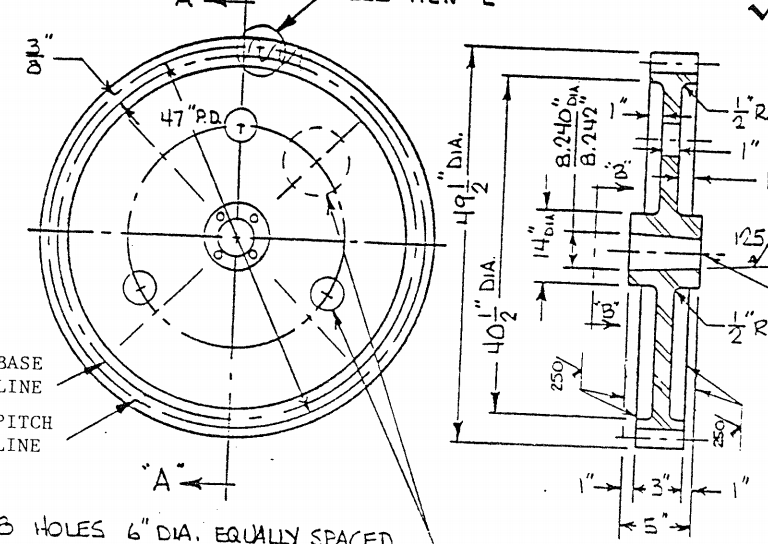

47个齿，节距3.146英寸

mrmrw · 发表于 2014-10-8 08:22

看图片应该是非对称齿廓的齿轮。
图片上给出的用圆弧替代渐开线，降低了绘制齿形的难度。

wtony · 发表于 2014-10-8 10:25

mrmrw 发表于 2014-10-8 08:22

登录/注册后可看大图

看图片应该是非对称齿廓的齿轮。
图片上给出的用圆弧替代渐开线，降低了绘制齿形的难度。

为什么要在齿底位置标注有圆弧？这个是齿轮不是链轮？节距是3.146的话换算不成标注的模数制，只能定做刀具加工了吗？请指教

chiart · 发表于 2014-10-9 09:17

這個是鏈輪。

czwym · 发表于 2014-10-18 22:17

销齿链轮，齿部一般用铣加工
