圆柱齿轮设计

zminzhu

崔利斌 发表于 2014-9-25 10:48


登录/注册后可看大图

你好！此文件的密码多少？谢谢！

密码 39020190.

lkxd

确实有错误，15楼指出的数据请楼主验算一下。

qdtruck

我用KS验证了一下，证明楼主的数据是错误的。

zminzhu

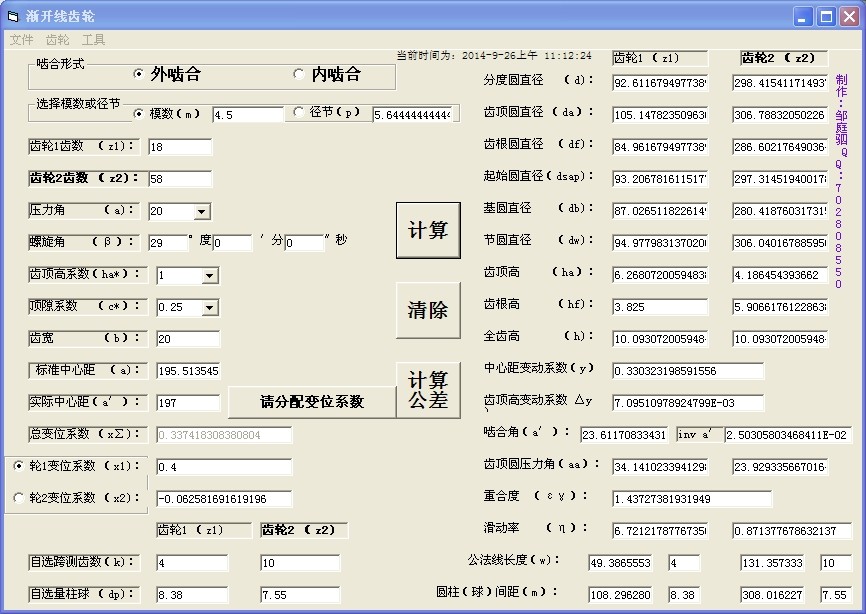

      大家好！关于15楼指出的问题，我检阅了一下确实发现在棒间距这一块单击事件出了一点问题！只有在计算斜齿时才会出错，但是起始圆直径前面几项没发现问题！由于我刚接触vb软件！编辑时语言出错在所难免，希望大家体谅!欢迎大家指正！另外，我又重新编译了一下，我截了图，希望大家来检验一下数据。错误的地方能指出来，最好能附上数据，以便我来更正!谢谢！！！！
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\1139533953\QQ\WinTemp\RichOle\VH_DWQ17JRQ7S%9TKLF[J5K.jpg[/img]

cxw770

变位系数选择不方便。角度变位不可以，高度还可以。

qiuzhishihui

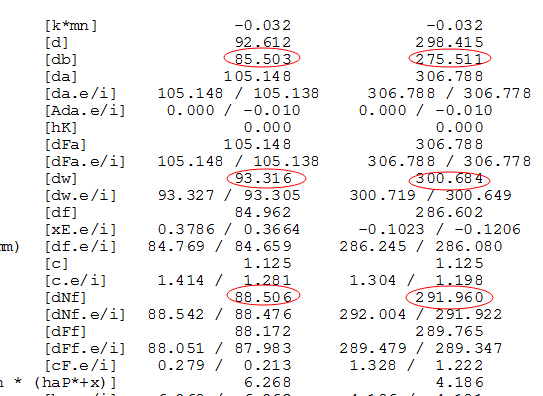

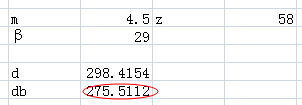

我自己用EXECL简单的编制了 基圆直径计算公式，同时运用KISSOFT软件验算。结果证明，刀疤哥前面提出的几项错误是正确（后面的就没有验证了），大家指出你的错误，也是为了你好，希望你能虚心接受。
这里是齿轮专业论坛，高手比较多，你这个软件对于从事3年齿轮工作的人，基本上都能编制出来（不知道我这话，有没有刺激到你，如果有，我在这里深表歉意！）。
前面你有提到，你是减速机厂的，对软件进行了验算没问题。——我想你们公司应该主要是做的正齿，斜齿可能做的比较少，也有可能你验算的那些图纸都是正齿的。
前段时间，我也尝试编制了一些计算表格，刚编制完的时候，也简单验证下，没发现问题，那时是有点小成就感的。后续在用的时候，却发现了不少问题，同时不断完善了（现在，基本上已经稳定）。——我想说的是，有错误并不可怕，可怕的是，意识不到错误的存在！
下面图片，是依据希望楼主能够静下心来看。

zminzhu

qiuzhishihui 发表于 2014-9-26 22:03


登录/注册后可看大图

我自己用EXECL简单的编制了 基圆直径计算公式，同时运用KISSOFT软件验算。结果证明，刀疤哥前面提出的几项错 ...

谢谢你们！我把它发出来就是希望你们指出来错误，以便我来修正，我们厂是做行星减速机的。基本全是直齿，没有好的资料校验vb数据。我会慢慢完善的。

ranhlong

自信看哈，我看可以再编辑哈不

Mqiang1990

软件很实用，顶个😄

爱转角齿轮

楼主把精度等级，侧隙代号，齿厚上下偏差代号，公法线上下偏差，量棒距上下偏差加上就更完美了。
