【求助】1.长轴简化画法；2.装夹定位符号

pigibear · 发表于 2010-9-5 10:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

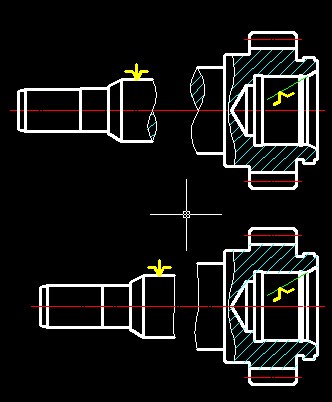

目前在做这个一轴的工艺流程图


因图幅问题需要简化
不知道这两种哪种是对的？


或者都不对？

另：
一夹一顶
我的装夹定位符号是否错误

望高手指教

hyfjy · 发表于 2010-9-5 12:31

再编制工艺文件时，可用工艺附图尽可能详细地把涉及到本道工序的所有有关尺寸标齐，作为制图的标准，二种截面是不同时期的通用表示法，目前好象最简单的是用二条双点划线就行。另外，从轴类的加工看，只有粗车是用一夹一顶的方法，半精车或精车中一定要双顶，否则最终的产品不容易合格的。夹持用的符号，有普通三爪夹紧，液压三爪夹紧，机构结构定心夹紧等不同的表示法，查一下机构机构的表示可以找到的。因为工艺文件一般仅在本厂或本公司内使用，所以有些厂有些是约定俗成的，可以用，但最好能统一到国家的统一符号上。

ppspps · 发表于 2010-9-5 13:35

都可以，装夹定位符号没有错误

pigibear · 发表于 2010-9-5 15:47

回复 hyfjy 的帖子

嗯。谢谢。说得很详细。

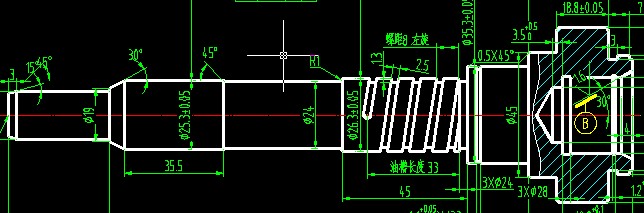

这个是滚齿序的
采用的一夹一顶
如果不是要画那个装夹符号左边那部分都可以略去吧？
像粗精车肯定要附图噶。摆不下
之前没做过轴类的工艺。所以遇到些问题。:D

pigibear · 发表于 2010-9-5 15:50

回复 ppspps 的帖子
谢谢哈。
采用第二种画法了

48824305 · 发表于 2010-9-5 18:02

你上次上传的齿轮设计软件缺少数据文件,不能用.
把数据文件也传上来,让我们见识一个.

pigibear · 发表于 2010-9-6 22:56

回复 48824305 的帖子
老兄是发错地了吧。
我可没发过噢。。
或者你把那个帖子的地址发来看看。

48824305 · 发表于 2010-9-7 09:35

这个软件的数据库,把它发上来.

pigibear · 发表于 2010-9-9 18:37

回复 48824305 的帖子

之前发那个确实是不完整版的
也是别人给我的
在网上找到了完整版的安装包
过程有些曲折
不晓得你所说的数据库在里面没有。
齿轮传动.part1.rar (1 MB, 下载次数: 13)

2010-9-9 18:35 上传
点击文件名下载附件

齿轮传动.part2.rar (1 MB, 下载次数: 6)

2010-9-9 18:35 上传
点击文件名下载附件

齿轮传动.part3.rar (878.39 KB, 下载次数: 6)

2010-9-9 18:35 上传
点击文件名下载附件
