谁会这个计算

冷焰火 · 发表于 2014-6-11 17:12

您需要登录才可以下载或查看，没有账号？注册

x

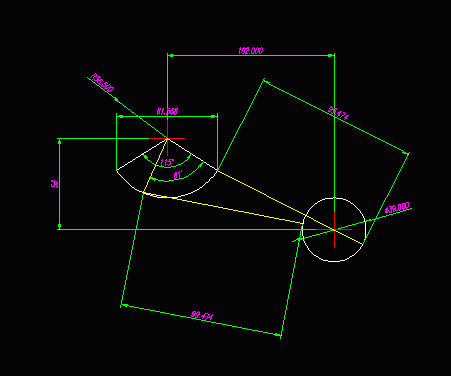

请教老师们，如图2号是一个杆，围绕1号（115°的半圆轨迹）和3号（整圆轨迹）运动，请问2号杆的长度怎么计算？谢谢了！

feiyuanchilun · 发表于 2014-8-24 17:04

如果上述轨迹确实存在并正确，取一个特殊点就可以计算出。

wzjshark · 发表于 2014-8-25 11:08

实现不了

冷焰火 · 发表于 2014-8-25 17:34

wzjshark 发表于 2014-8-25 11:08

登录/注册后可看大图

实现不了

我那个尺寸不一定是对的，我是在说明一下，已知那几个尺寸了，要求另外一个，我想知道个公式或者过程，

syonggang · 发表于 2014-11-2 22:03

半圆实现不了，因为这是不能实现周转的极限条件，所以你明白

Loacher · 发表于 2014-11-3 14:25

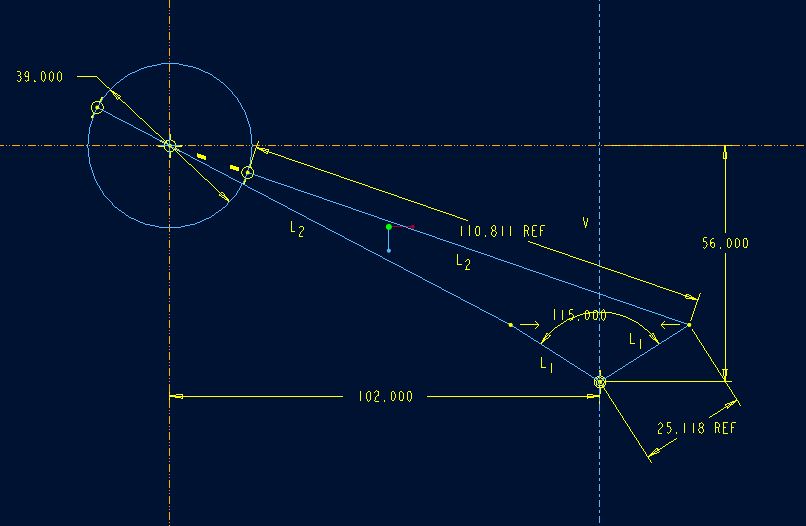

可以实现，115°滴圆弧半径为25.118

Loacher · 发表于 2014-11-3 14:29

杆长110.811
