求助：NGW行星传动行星轮齿顶高计算问题

lovchy

我用设计手册计算NGW型行星传动机构时 ，

按外啮合计算公式 太阳轮和行星轮的齿高为4.218，行星轮齿顶高ha=(ha*+x-△y)m。=2.9，（其中△y=0.141）

按内啮合计算公式计算行星轮和内齿圈的齿高却为4.5，行星轮齿顶高ha=(ha*+x+△y)m=3.182，（其中△y=0）

两公式中ha*、m、x均相同，所以必定ha不相同，为什么会出现这种行星轮通过外啮合与内
啮合计算的齿高、齿顶高都不一样，怎么办，哪算错了呢？恳请各位帮忙。谢谢，急！

chinaliuxue

参数多一些就好算

48824305

hyfjy

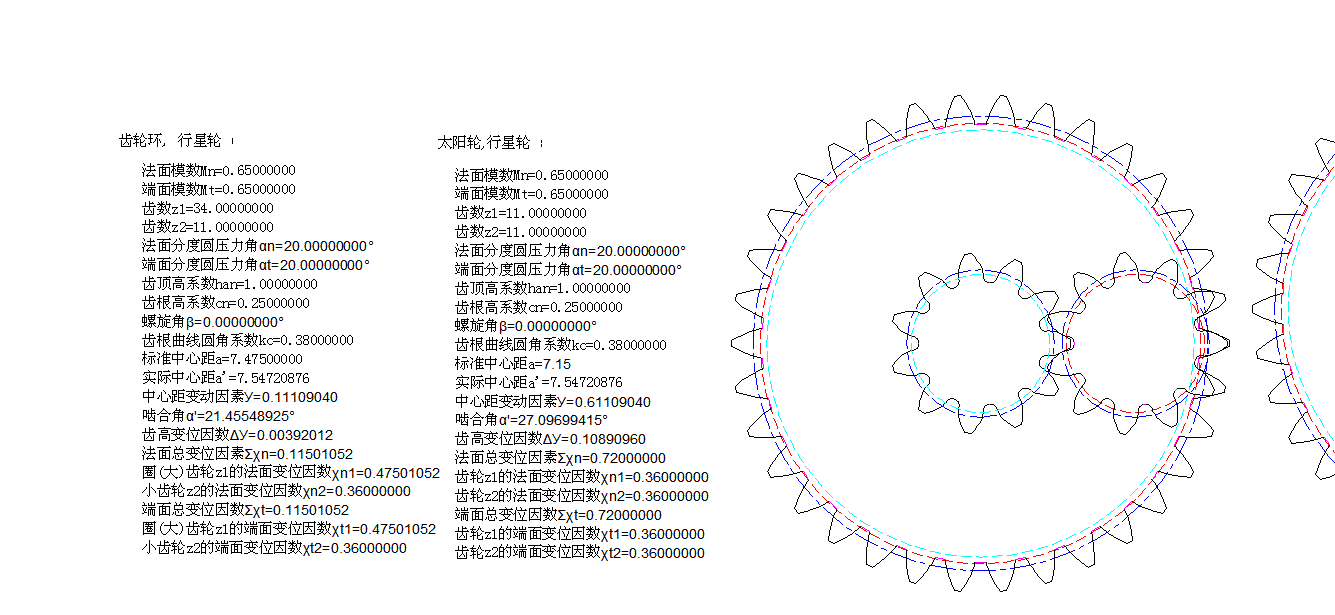

不同的啮合角，会有不同的齿高变动系数，所以计算的结果，行星齿轮的外径就有了二个，不仅如此，当计算共用齿圈的双行星机构时，当内啮合角不一致时，还会有内齿圈的小径不一致的可能，遇到这类问题，我一般采用类似公差的取舍法，即外齿轮的大径取小值，内齿轮的小径取大值，减少的结果要重新核算一下内，外啮合的重合度，如果够用就算了，如果不够用的话，还得重新计算，更新各种参数以求得整体上优化的效果。
