招聘行星减速机专业人员

qdtruck · 发表于 2010-8-26 09:41

您需要登录才可以下载或查看，没有账号？注册

x

本公司急需行星减速机设计人员。公司位于浙江台州地区。有意者请联系。

条件：能合理配出以下参数者优先。

一、2级行星减速，回转型，已有内齿圈Z=69，M=2
二、总速比30左右。每级的速比可一样，也可不一样（因运转平稳，载荷不大，但工作时间长）。

若需其他参数请索要。

谢谢！

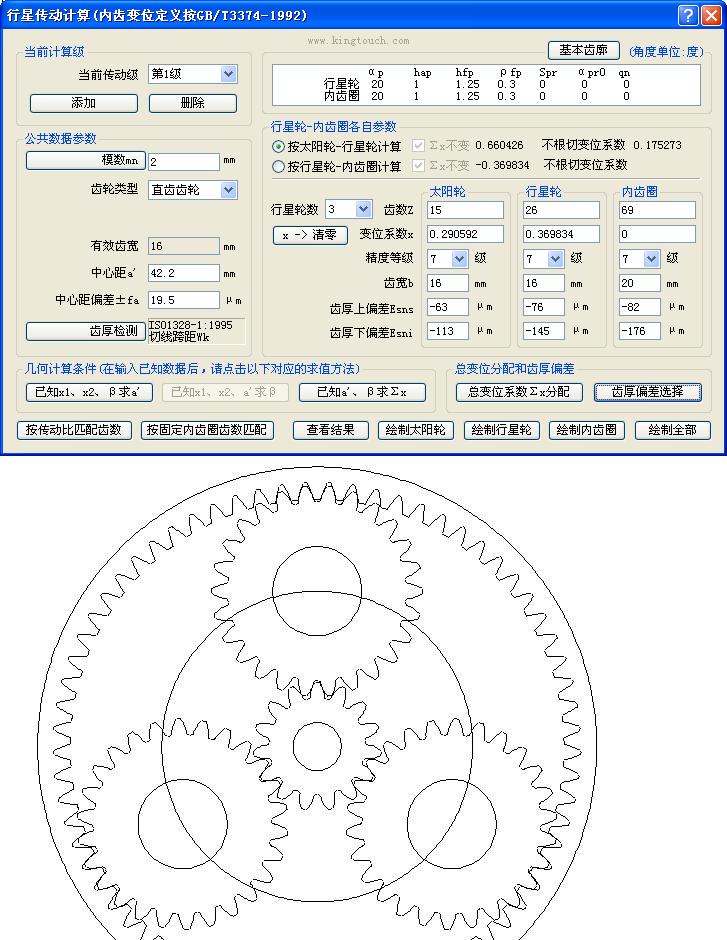

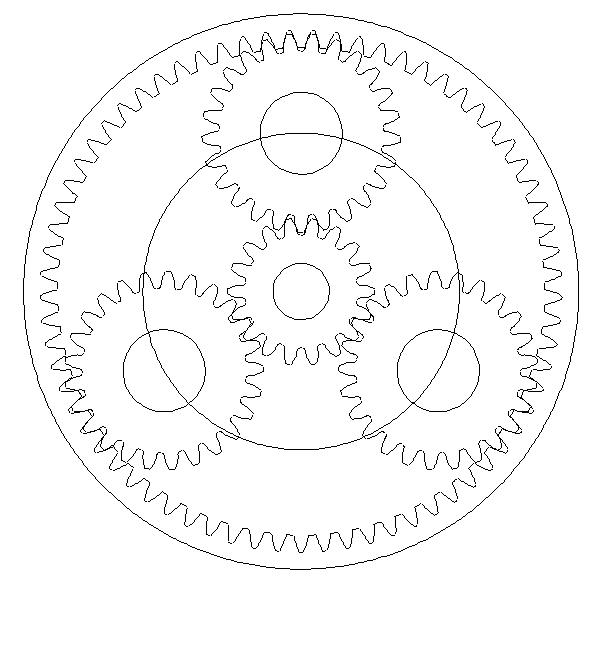

戴戴 · 发表于 2010-8-26 11:45

b=69
a=15
c=26
M=2
a=42.2
i总=31.36
cx=0.35
ax=0.3
随便给你算一下，

niuershiye · 发表于 2010-8-26 13:02

本公司急需行星减速机设计人员。公司位于浙江台州地区。有意者请联系。

条件：能合理配出以下参数者优先 ...
qdtruck 发表于 2010-8-26 09:41

登录/注册后可看大图

===================

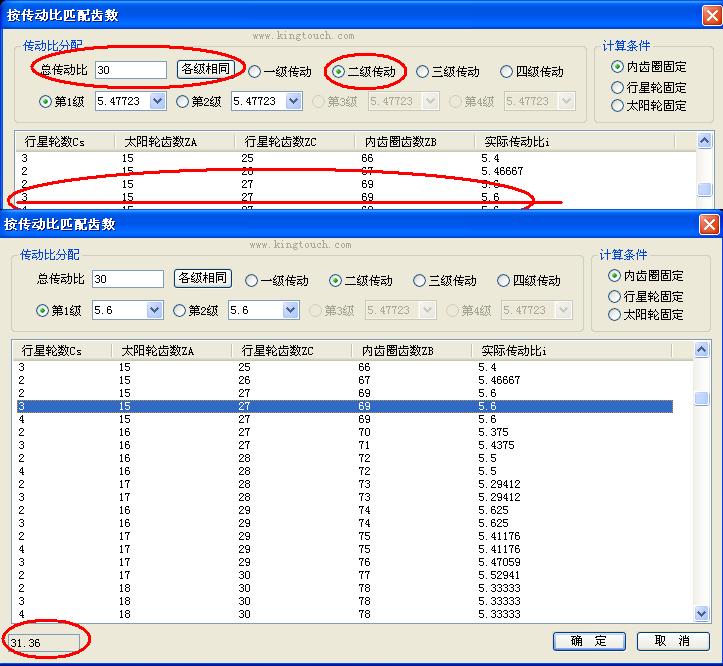

按照传动比接近 30 的计算！
由于原题目只是给出内齿为 69 ，没有说变位，这里按照内齿变位为 “0” 给出的！

niuershiye · 发表于 2010-8-26 13:08

本帖最后由 niuershiye 于 2010-8-26 13:14 编辑

本公司急需行星减速机设计人员。公司位于浙江台州地区。有意者请联系。

条件：能合理配出以下参数者优先 ...
qdtruck 发表于 2010-8-26 09:41

登录/注册后可看大图

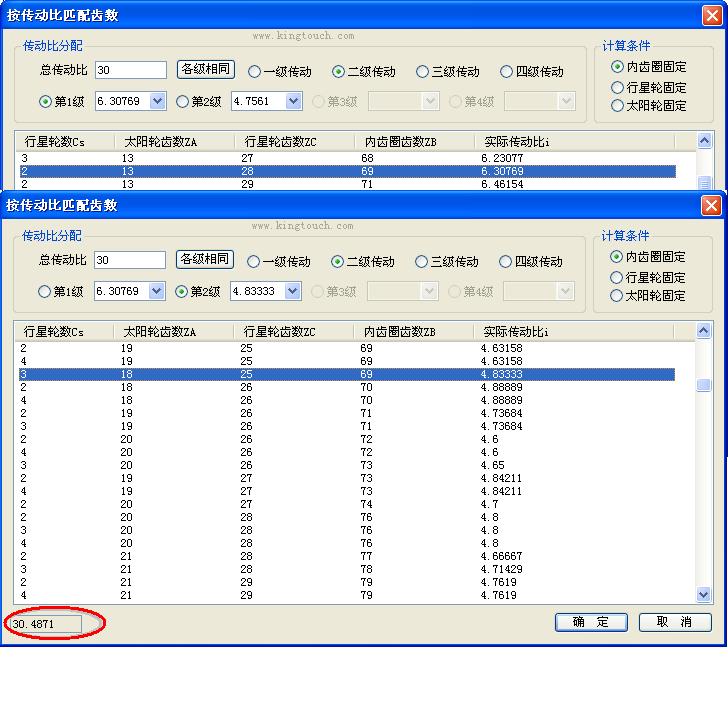

按照最接近转速比 30 的方案如下：

niuershiye · 发表于 2010-8-26 13:20

就这个问题，还招聘工程师干什么！
我给你兼职！！

48824305 · 发表于 2010-8-26 13:49

浙江的私人企业,一般都是家庭作坊式的,无技术人员,技术水平低.

chinaliuxue · 发表于 2010-8-26 16:37

回转型什么意思，NGW型吗

qdtruck · 发表于 2010-8-26 20:34

回复 niuershiye 的帖子

真有高手。明天我把齿圈的参数奉上，请给详细算一下。

Steven Liu
qdtruck@sohu.com
18663766268

qdtruck · 发表于 2010-8-28 08:31

回复 niuershiye 的帖子

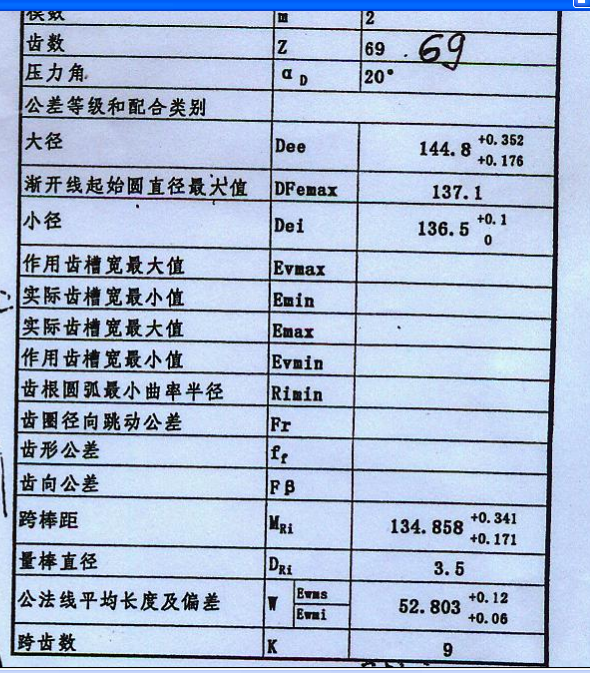

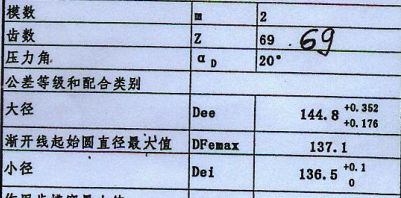

齿圈参数为：
模数M2
齿数69
压力角20
大径144.8
渐开线起始园直径最大值137.1
小径136.5

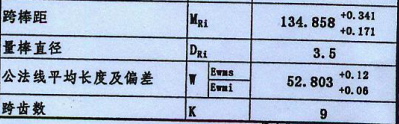

跨棒3.5距134.858

请麻烦给算一下。
多谢！

qdtruck · 发表于 2010-8-28 08:48

回复戴戴的帖子

非常感谢。不过Niuerye算的是行星轮27齿。我刚发了齿圈的参数，请再算。
