关于KS齿条问题

zyh007zyh · 发表于 2014-4-28 21:45

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zyh007zyh 于 2014-4-28 21:47 编辑

KS中齿条的高度似乎无参数框控制，请教高手前辈指导下。谢谢你！！

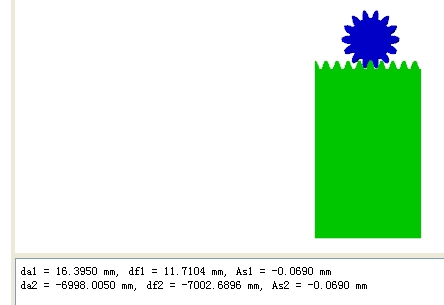

另外请问左下角中：AS1=-0.0690是什么参数意思呀？

jackyhsueh · 发表于 2014-4-29 08:43

有一個 center distance 的選項可以輸入
As 是齒厚公差

zyh007zyh · 发表于 2014-4-30 06:00

jackyhsueh 发表于 2014-4-29 08:43

登录/注册后可看大图

有一個 center distance 的選項可以輸入
As 是齒厚公差

先谢谢你的热心。可是我把所有的地方看了，没看到这个参数框！我也是2013版的。是不是我的破解不好的版本呀？

求分析。

jackyhsueh · 发表于 2014-4-30 08:35

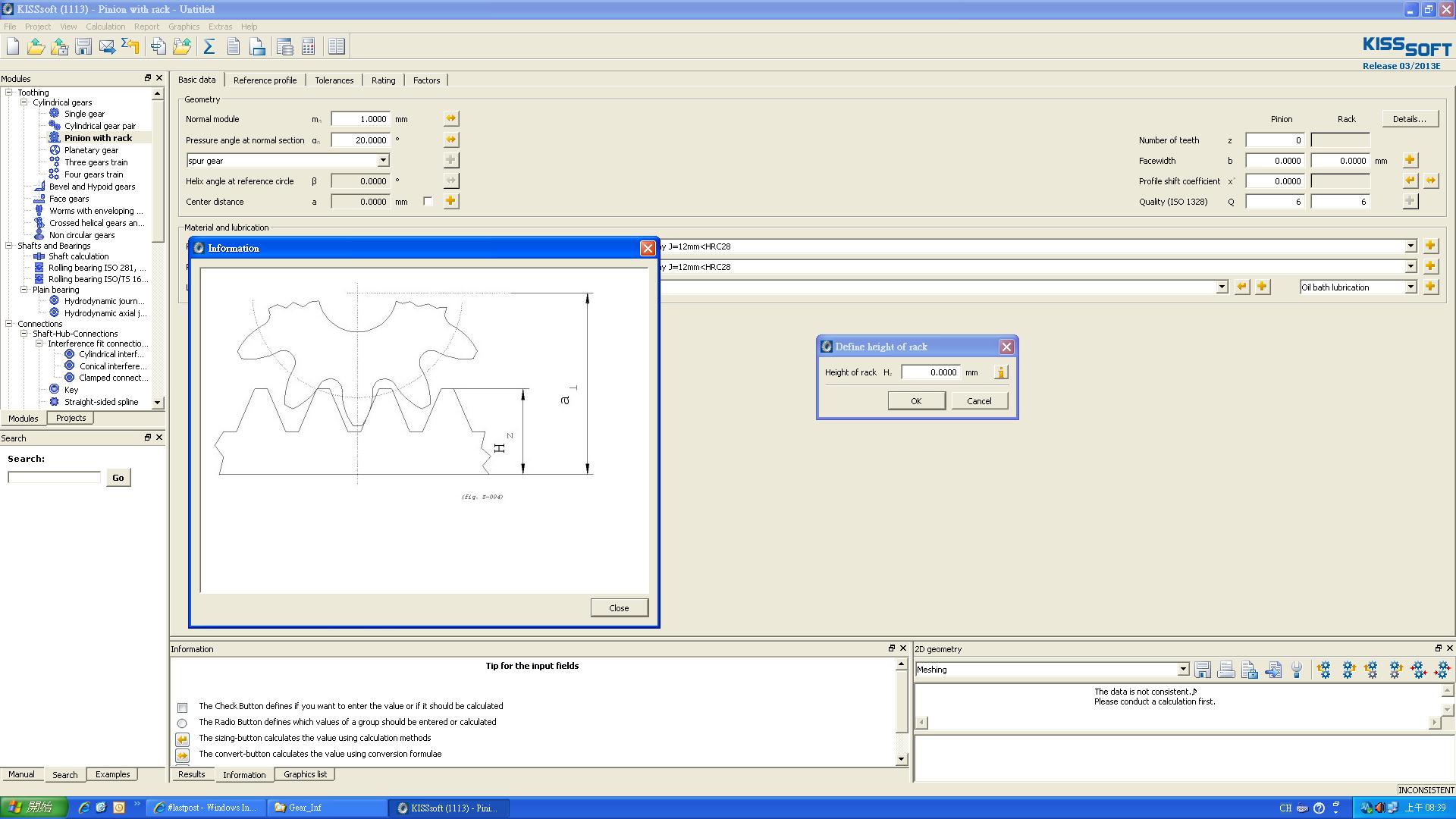

center distance 位於 "Basic Data" 的標籤內
欄位右方的 "+" 按下去
就可以看到了

zyh007zyh · 发表于 2014-4-30 16:04

jackyhsueh 发表于 2014-4-30 08:35

登录/注册后可看大图

center distance 位於 "Basic Data" 的標籤內
欄位右方的 "+" 按下去
就可以看到了

呵呵，眼拙了。。我以为灰色的参数没得按。。。谢谢你

另外请教：
1. AS太大了，是在哪里调小的呀，（要正反转动消隙）.

2.我转STP出到PROE打开时，尺寸小了1000倍，(用直接转PROE的方法也是）.不知是什么原因？

jackyhsueh · 发表于 2014-5-1 08:31

1. 在 "Tolerances" 標籤內可設定齒厚公差
2. 是不是單位問題(沒轉過圖,無法幫您)

zyh007zyh · 发表于 2014-5-1 09:52

jackyhsueh 发表于 2014-5-1 08:31

登录/注册后可看大图

1. 在 "Tolerances" 標籤內可設定齒厚公差
2. 是不是單位問題(沒轉過圖,無法幫您)

搞到了，好开心呀，
导进PROE后单位是M了，还要改单位。。以前导其他的图不用。。呵呵，，谢谢你！！！

jackyhsueh · 发表于 2014-5-2 08:35

zyh007zyh 发表于 2014-5-1 09:52

登录/注册后可看大图

搞到了，好开心呀，
导进PROE后单位是M了，还要改单位。。以前导其他的图不用。。呵呵，，谢谢你！！！{ ...

不客氣
大家互相幫忙
略盡綿薄之力而已
