双联齿轮铆压问题

zhanglianbin · 发表于 2014-4-26 17:41

您需要登录才可以下载或查看，没有账号？注册

x

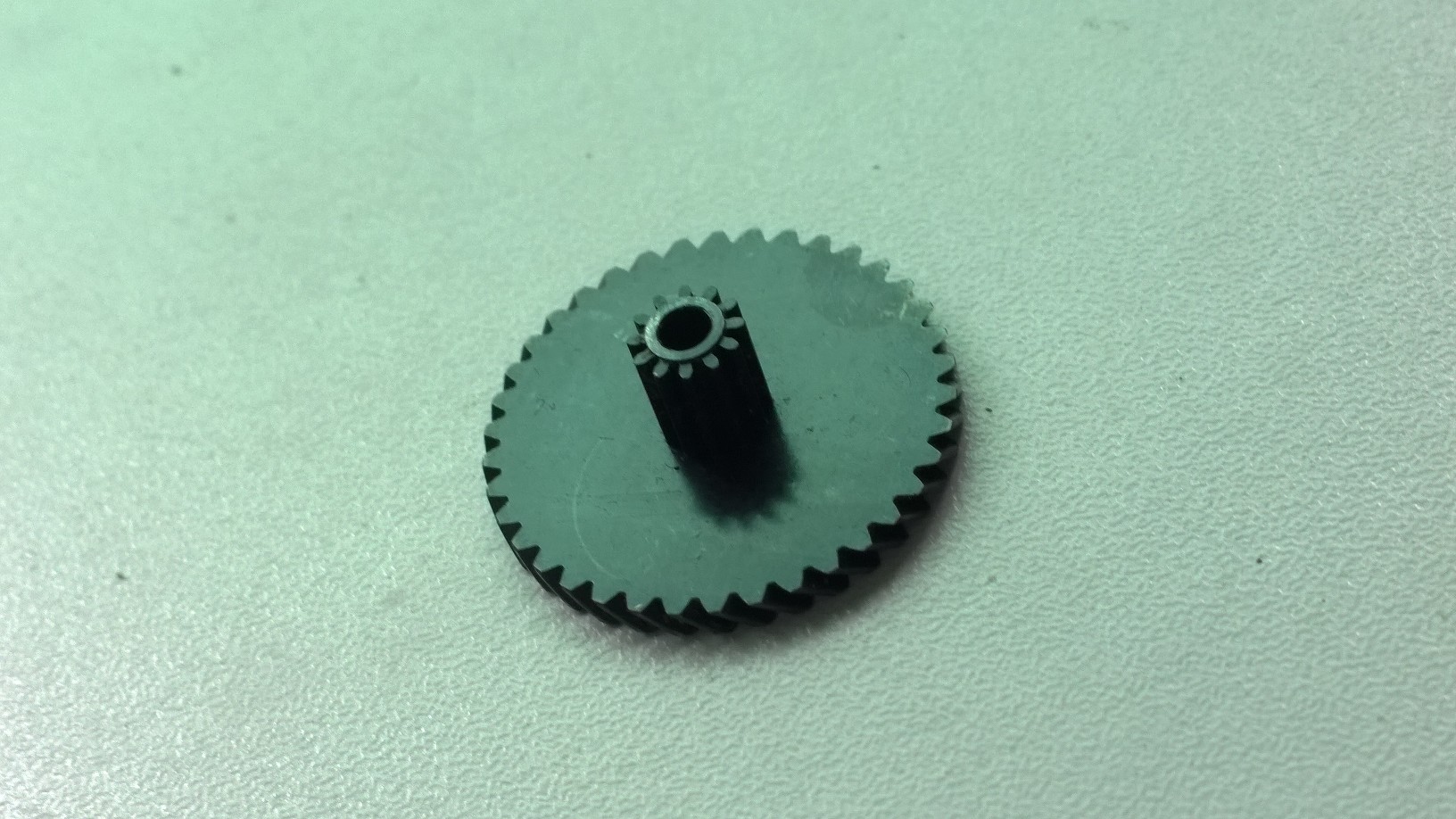

现有一款双联齿轮(大斜齿外径28.1，小直齿外径6.9)，紧配铆压，现有100KG的冲压机一台，请问大家如何设计夹具才能更好的组装这款双联齿轮啊(主要是大斜齿比较大，稍微有点跟小直齿不垂直就出现旋转晃动)！求助！

SSSLLLBBB · 发表于 2014-4-26 19:44

需要用工装定位来铆压

zhanglianbin · 发表于 2014-4-27 08:50

SSSLLLBBB 发表于 2014-4-26 19:44

登录/注册后可看大图

需要用工装定位来铆压

具体如何定位更好，中间能穿插一根芯棒吗？

qnf · 发表于 2014-4-27 10:48

具体如何定位更好，中间能穿插一根芯棒吗？

中间穿插一根芯棒的作用是什么？起什么效果？

zhanglianbin · 发表于 2014-4-27 11:40

qnf 发表于 2014-4-27 10:48

登录/注册后可看大图

中间穿插一根芯棒的作用是什么？起什么效果？

中心定位，也能很好的保持垂直度

13858201096 · 发表于 2014-4-27 16:18

垂直度不好控制

zhanglianbin · 发表于 2014-4-27 18:44

13858201096 发表于 2014-4-27 16:18

登录/注册后可看大图

垂直度不好控制

垂直度要求很高，小直齿稍微偏点，大斜齿就很明显就晃了

SSSLLLBBB · 发表于 2014-4-28 23:19

用工装压紧大齿轮，用内齿（与小齿轮齿形配合）定位小齿轮。

13858201096 · 发表于 2014-5-4 13:43

zhanglianbin 发表于 2014-4-27 18:44

登录/注册后可看大图

垂直度要求很高，小直齿稍微偏点，大斜齿就很明显就晃了

小齿轮先做好压在大齿轮上再滚大齿轮就OK了
