齿轮凸缘宽度和外径怎么确定

ccxbeyond123 · 发表于 2010-8-22 00:20

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 ccxbeyond123 于 2010-8-22 00:21 编辑

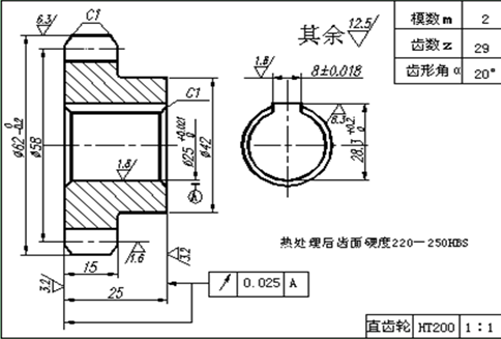

各位大侠，途中该齿轮凸缘外径42和宽度25-15=10 怎么确定？
任意吗？

fanes · 发表于 2010-8-22 11:02

按键剪切强度和结构需要确定。

hmcad602 · 发表于 2010-8-22 14:09

要考虑几个方面影响。
1.装配图中的限制。
2.键槽的强度。
3.齿轮加工的工艺性。
4.如果是大批量生产，还要考虑与本工厂设备工装的匹配性。

hmcad602 · 发表于 2010-8-22 14:11

另外，这个图中没有精度要求，齿面好像也很软，还是铸铁件，建议不要用于传递动力的场合。用于定位的话，要标准精度等级。

ccxbeyond123 · 发表于 2010-8-22 16:05

我这个齿轮是安装在一个悬臂梁上的，之所以加凸缘，是想在凸缘上面攻一个螺纹孔，锁一个止付螺丝，用以轴向定位，所以这个凸缘外径和宽度是不是能够锁进去一个螺丝进去就行了？
各位大侠，有没有这方面的参考资料啊？我在网上找，那些齿轮都是不带凸缘的。。。。
