跪求高手帮忙造型一下

独孤大浪子 · 发表于 2010-8-21 17:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本人是搞模具的，今天拿到一图纸，
一个是直齿模数0.5
         压力角20°
            齿数30
         分度园15mm
         齿顶园17mm
      变位系数1
      厚度1.9mm的一个齿片
      中间是个2mm的孔。
另一个是斜齿模数0.5
         压力角20°
            齿数28
         分度园14.2661mm
         齿顶园15.6mm
      齿斜角11.05°左
      变位系数0.3339
      厚度4.7mm的一个齿片
      中间是个2mm的孔。
请高手帮忙造下型,看看变位1后齿型是啥样子的,
   谢谢!

hesheya · 发表于 2010-8-21 19:24

注塑的齿轮吧

独孤大浪子 · 发表于 2010-8-21 20:33

是啊!注塑料件,我只是想请高手做一下齿型,我们是滚型芯电铸母模.

独孤大浪子 · 发表于 2010-8-21 20:34

今天高手全部休息啊?快出来一个啊

zizunwuze · 发表于 2010-8-22 11:25

gear1.rar (125.88 KB, 下载次数: 25)

zizunwuze · 发表于 2010-8-22 11:50

本帖最后由 mrmrw 于 2010-8-22 12:47 编辑

Gear2.rar (944.68 KB, 下载次数: 5)

***********************
齿形错误！

hyfjy · 发表于 2010-8-22 16:59

本人试做一下：

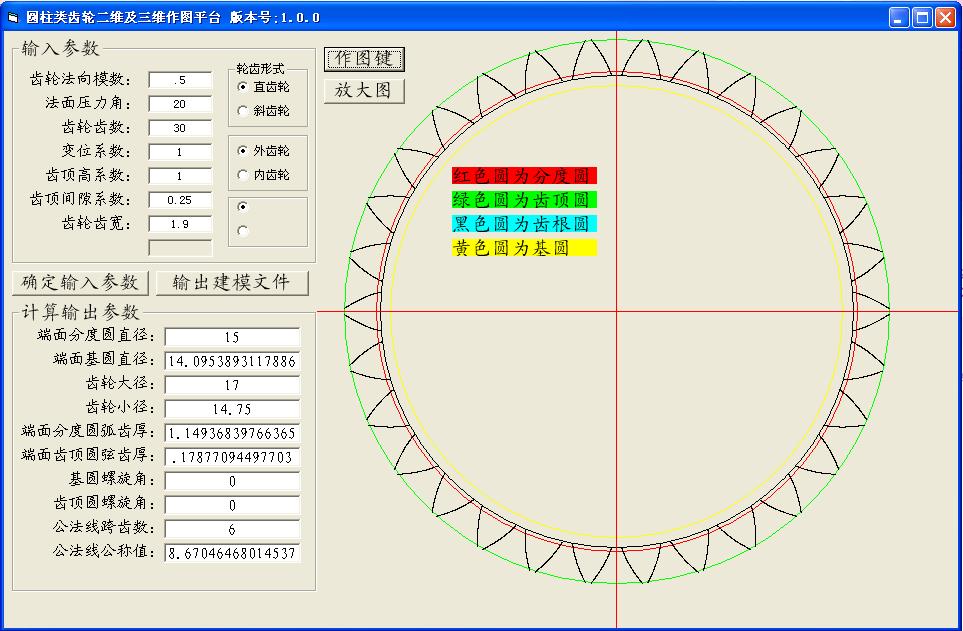

软件计算界面如下：

计算的结果如下：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2010-08-22          时间:16:26:26
输入数据如下:
法向模数: .5    (端面模数): .5
齿数: 30
法向压力角: 20    (端面压力角): 20
分度圆螺旋角: 0 圆柱直齿轮
本次计算用于外齿轮
齿轮齿宽度: 1.9
径向变位系数: 1

计算参数输出
端面分度圆直径: 15
端面基圆直径: 14.0953893117886
齿轮齿顶圆(大径)直径: 17
齿轮齿根圆(小径)直径: 14.75
端面分度圆弧齿厚: 1.14936839766365
端面齿顶圆(大径)弦齿厚: .17877094497703
端面基圆弧齿厚对应圆心角(度): 10.488444355928
端面基圆弧齿厚对应圆心角之半(度): 5.244222177964
测量尺寸:
公法线跨齿数: 6
公法线公称值: 8.67046468014537

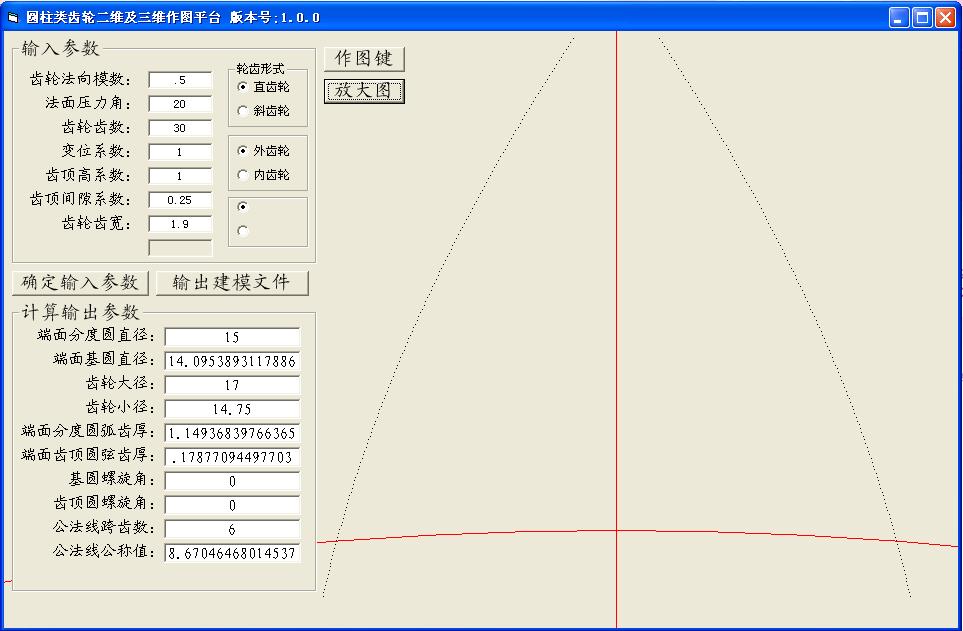

可以看出，齿顶圆是与计算数据一致的，且在软件界面中可以看到这时齿顶弦齿厚是0.18mm
左右，放大齿形也可以看到齿顶还是有宽度的，虽然很窄。

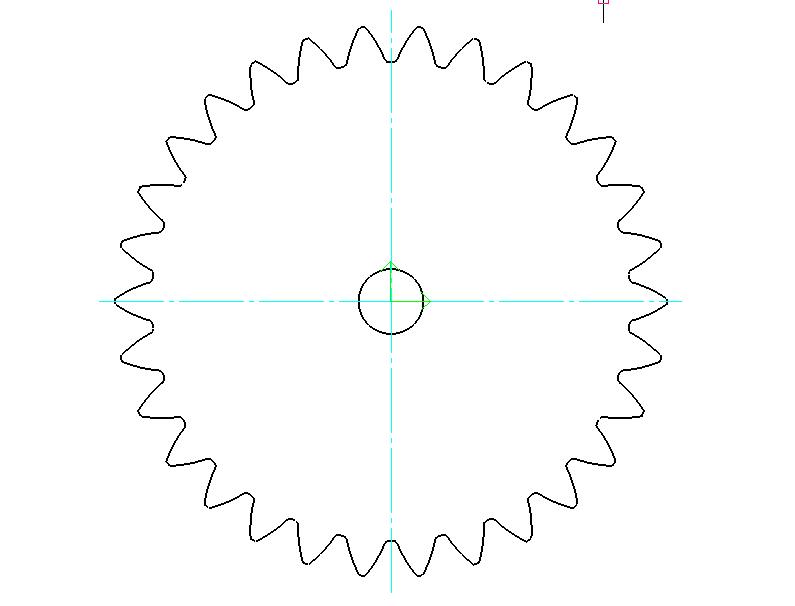

CAXA中的二维图如下：

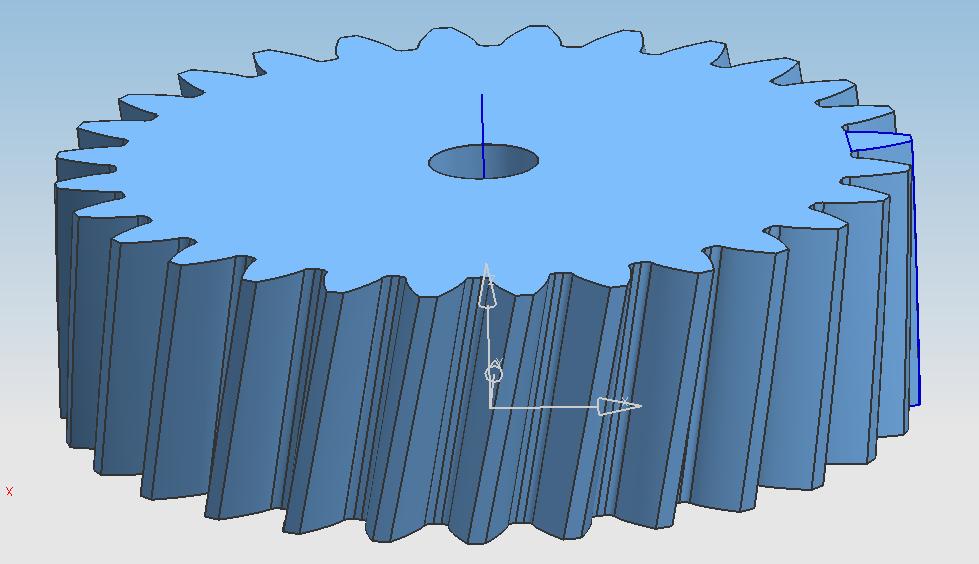

UG中的三维图如下：

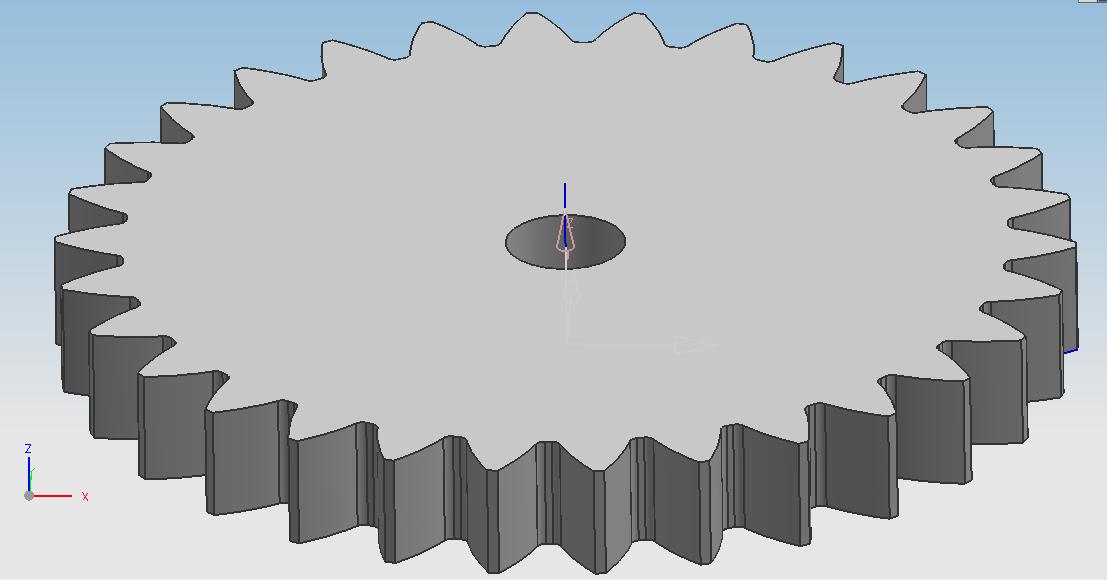

稍加以转动如下：

作的二维及三维模型也压缩后传上供朋友审查，谢谢。

发生的文件.rar (275.79 KB, 下载次数: 14)

hyfjy · 发表于 2010-8-22 17:41

第二个
本人试做一下：

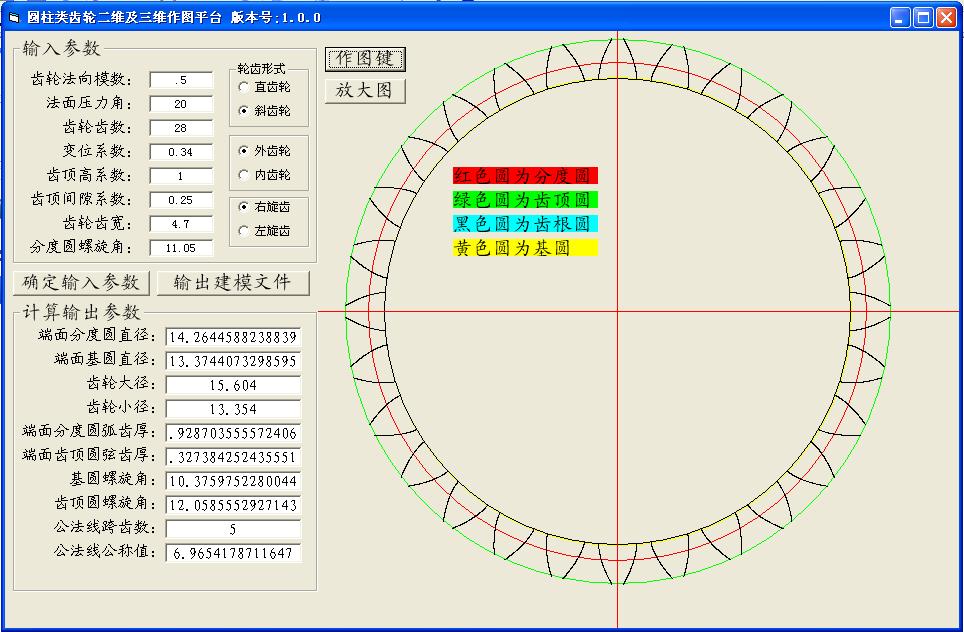

软件计算界面如下：

计算的结果如下：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2010-08-22          时间:17:09:15
输入数据如下:
法向模数: .5    (端面模数): .509444957995852
齿数: 28
法向压力角: 20    (端面压力角): 20.3470773283942
分度圆螺旋角: 11.05 右旋斜齿轮
本次计算用于外齿轮
齿轮齿宽度: 4.7
径向变位系数: .34

计算参数输出
端面分度圆直径: 14.2644588238839
端面基圆直径: 13.3744073298595
齿轮齿顶圆(大径)直径: 15.604
齿轮齿根圆(小径)直径: 13.354
端面分度圆弧齿厚: .928703555572406
端面齿顶圆(大径)弦齿厚: .327384252435551
端面基圆弧齿厚对应圆心角(度): 9.26223266107796
端面基圆弧齿厚对应圆心角之半(度): 4.63111633053898
基圆螺旋角(度): 10.3759752280044
齿顶圆(大径)螺旋角(度): 12.0585552927143
测量尺寸:
公法线跨齿数: 5
公法线公称值: 6.9654178711647

在试算时取如上变位系数0.34,大径为15.604 ，有点误差，分度圆直径为14.2644588238839 也有点误差。
因操作与上图基本一致，略去二维图

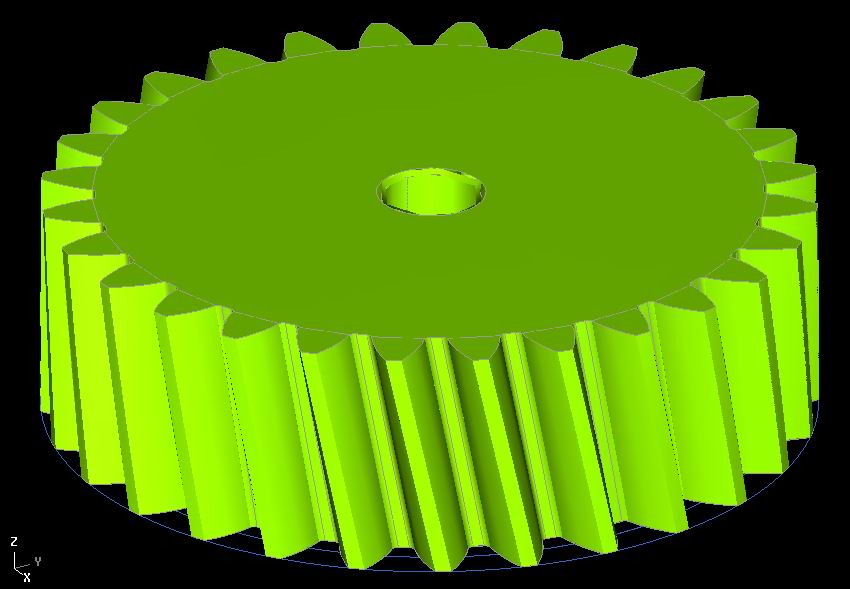

UG中的三维图如下：

稍加以转动如下：

作的二维及三维模型也压缩后传上供朋友审查，谢谢。

28.rar (364.05 KB, 下载次数: 1)

hyfjy · 发表于 2010-8-22 17:45

还差一个三维模型。

28.rar (330.79 KB, 下载次数: 1)

独孤大浪子 · 发表于 2010-8-22 18:23

谢谢！高人热心助人的高尚风格！
