请问介轮中心距如何确定

killer1860

如题，设计中介轮中心距如何确定。

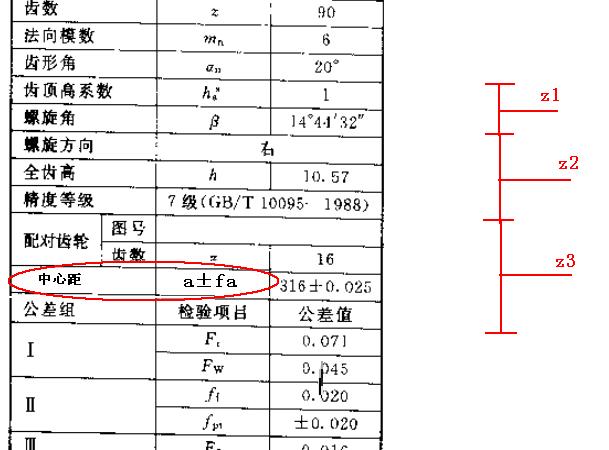

比如：m=2；z1=20；z2=40；z3=80   ；其中z2为介轮，z2与z1、z3分别啮合，我的问题是在此条件下，设计介轮z2时，图纸齿轮参数表里的"a±fa"（如图示）,  a值如何确定？

hesheya

什么结构啊？你1跟3中心距是多少啊

killer1860

1跟3中心距是180，
3个齿轮中心连线在一条线上

dongtianretang

:):shutup::curse:

纪永君

回复 killer1860 的帖子


    你的问题是两个概念：
1画圈的中心距是两个齿轮的分度圆直径的和的一半
2介轮，首先要确定介轮的作用，其作用大致有三
一，改变两个齿轮的的旋转方向
二，连接两个齿轮，使其在有限的条件下能够啮合
三，二者兼有
如此，我们就可以给出了两个极限
1两个非介轮的中心距大于m*((z1+2)/2+(Z3+2)/2)
2两个非介轮的最大中心距小于z2*m+z1*m/2+z3*m/2
式中的非介轮z1，z2
介轮z3
