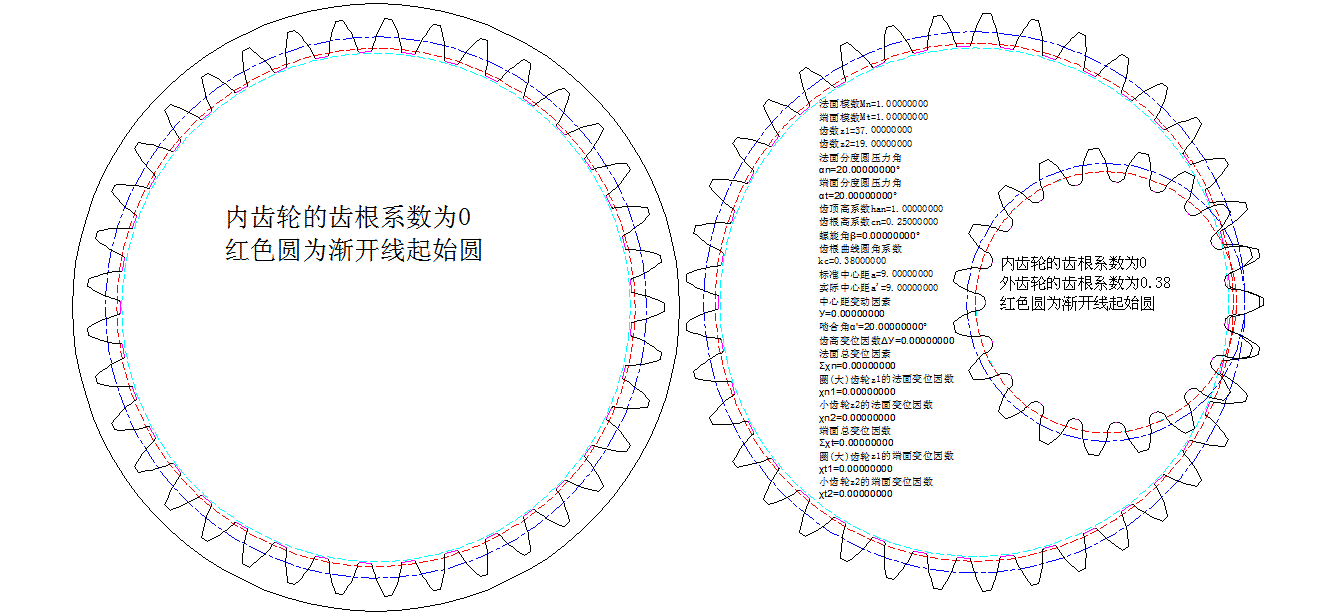

内齿轮的齿根圆角系数不能是0.38,太大!

48824305 · 发表于 2010-8-15 19:50

您需要登录才可以下载或查看，没有账号？注册

x

iz1z2.rar (511.79 KB, 下载次数: 22)

feiyue2008 · 发表于 2010-8-18 12:37

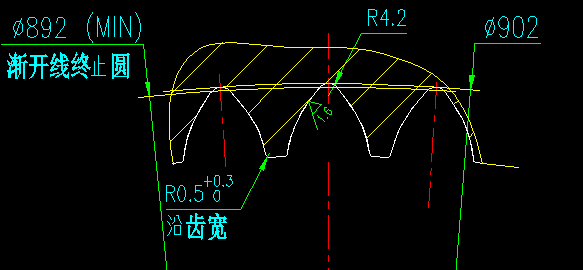

楼主没讲清楚，是说内齿轮的齿根圆角半径系数不能大于0.38么？不是吧。。。看看这个。。模数10

48824305 · 发表于 2010-8-18 13:12

本帖最后由 48824305 于 2010-8-18 13:14 编辑

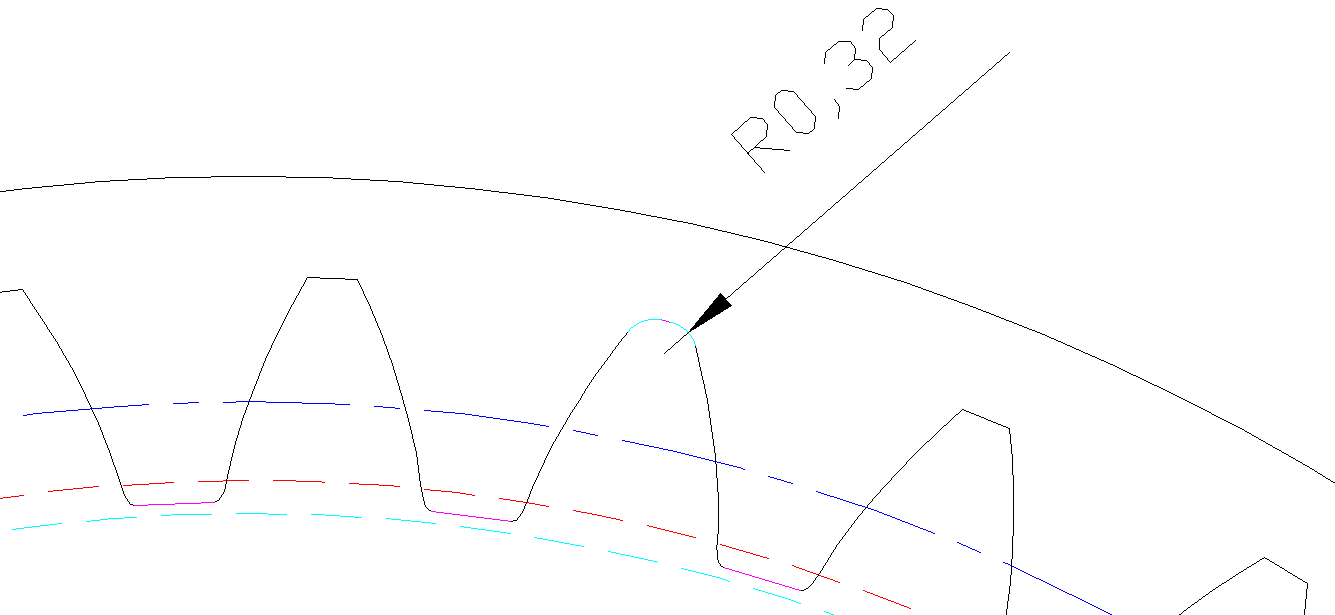

齿根圆角系数大于0.32就会发生干涉,除非负变位(朝轴心方向变位).

上图模数m=1.0

刀疤五 · 发表于 2010-8-18 17:02

讨论内齿轮的齿根圆角系数无意义

hesheya · 发表于 2010-8-18 19:01

同意楼上，不同情况不同选择，关键得能正常啮合，不根切不顶切等等，在这样的情况下尽量大，提高强度

mrmrw · 发表于 2010-9-24 21:55

内齿的齿根圆角是摆线的一种，不是圆弧！
楼主搞错了概念！
在建模的时候，因为内齿齿根是非工作区域，可以采用圆弧替代摆线而已！

yanta82 · 发表于 2010-9-24 23:38

内齿的齿根圆角由刀具及加工方法定
