请教：塑料齿轮的此三个参数是如何确定的，有何作用？

Venus · 发表于 2010-8-12 21:07

您需要登录才可以下载或查看，没有账号？注册

x

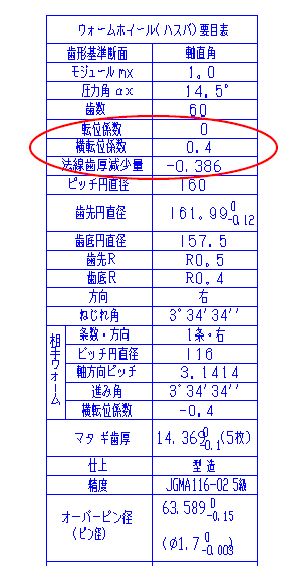

这是日本客户的一个塑料齿轮，请教各位高手对于图片中的转位系数、横转位系数及法向齿厚减少量此3个参数在与配套蜗杆啮合过程中的作用是什么，又是如何确定的。
先谢谢各位了。

ycwang666 · 发表于 2010-9-23 15:23

建议找mrmrw斑竹咨询，给我你的联络方式，我帮你找他。我的QQ是公开的。

carey · 发表于 2010-10-22 23:19

领教了，还希望各位能多多发表个人心得，以便大家学习

mrmrw · 发表于 2010-10-26 20:43

就是减薄齿厚，楼主的图借用了锥齿轮切向变位的概念来表达齿厚减薄。这可以从基本齿廓齿宽和齿槽宽的比例来调整一下。用woodee版主的说法就是切向变位系数来表达！

niuershiye · 发表于 2010-12-2 19:59

本帖最后由 niuershiye 于 2010-12-2 20:04 编辑

Venus 发表于 2010-8-12 21:07

登录/注册后可看大图

这是日本客户的一个塑料齿轮，请教各位高手对于图片中的转位系数、横转位系数及法向齿厚减少量此3个参数在 ...

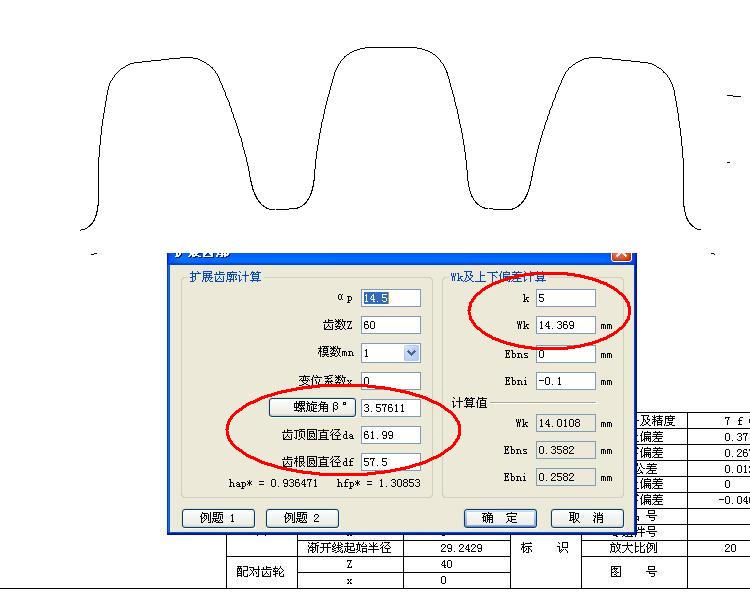

大致就是这个样子：用的是加厚齿厚的方法。W5=14.369

==========================

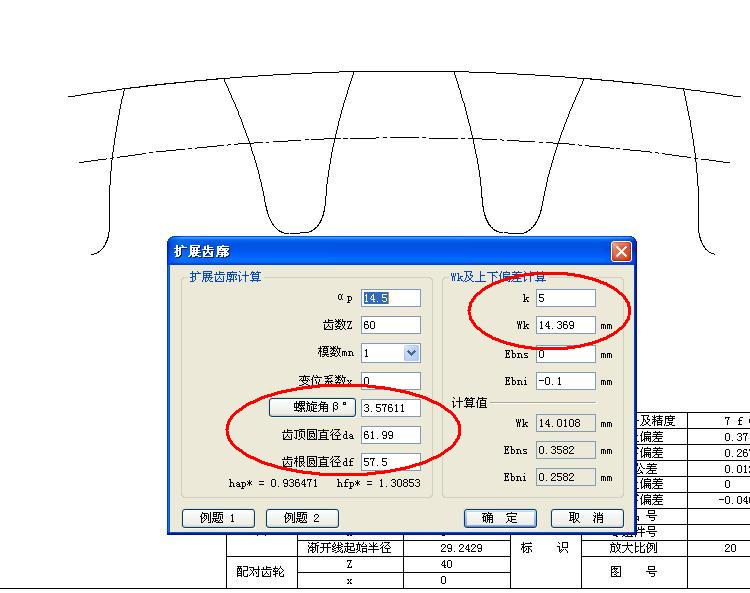

再按齿顶 0.5 倒圆角如下：
