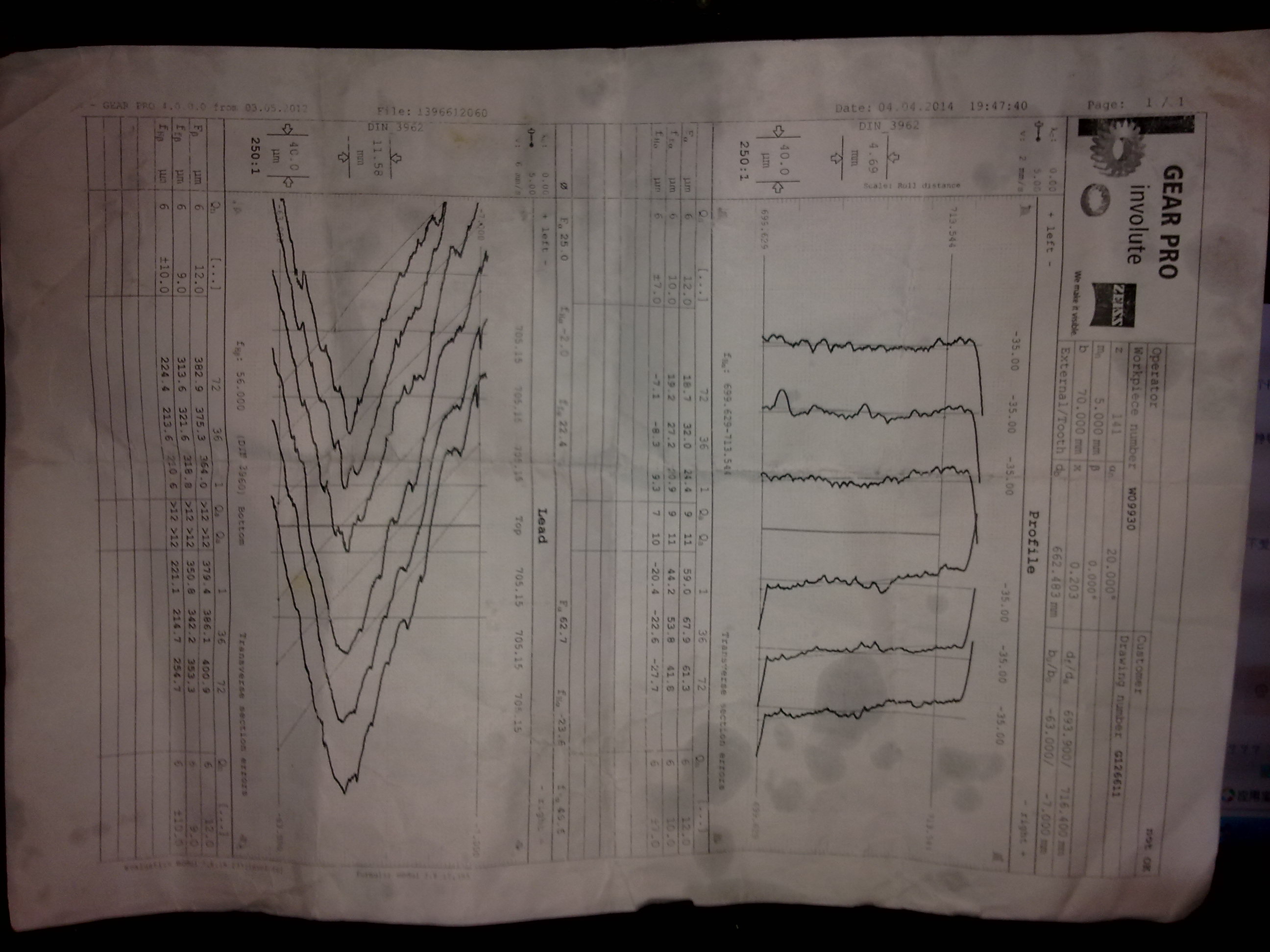

今天滚了一个直齿圆柱齿轮，谁能帮忙分析一下检测报告

zgt465023167 · 发表于 2014-4-4 22:41

您需要登录才可以下载或查看，没有账号？注册

x

报告

lalawo · 发表于 2014-4-5 20:29

工件定位有问题。

wangchangfu · 发表于 2014-4-5 23:19

产品压紧有问题吗？

杨大侠 · 发表于 2014-4-6 22:19

产品没有压紧，加工过程中产生严重位移。

减速电机 · 发表于 2014-4-7 09:52

这还叫做齿轮吗

zgt465023167 · 发表于 2014-4-7 09:52

本帖最后由 zgt465023167 于 2014-4-7 11:18 编辑

杨大侠发表于 2014-4-6 22:19

登录/注册后可看大图

产品没有压紧，加工过程中产生严重位移。

杨大侠，能说的具体一点吗，我个人分析也是工件滚削过程在动，但是具体的搞不明白，我们是两刀，第一刀进11.3mm第二道进1.2mm，共件是Z=141,MN=5，直齿轮。你觉得第一刀就动了，还是第二刀或者两刀都动合成这样的齿向检测报告。具体说一下，愿听高见？

杨大侠 · 发表于 2014-4-7 12:02

zgt465023167 发表于 2014-4-7 09:52

登录/注册后可看大图

杨大侠，能说的具体一点吗，我个人分析也是工件滚削过程在动，但是具体的搞不明白，我们是两刀，第一刀 ...

请将加工该齿轮的工装发一张照片或是工装图传上来。

zgt465023167 · 发表于 2014-4-7 13:01

杨大侠发表于 2014-4-7 12:02

登录/注册后可看大图

请将加工该齿轮的工装发一张照片或是工装图传上来。

我举个例子，像这样：一个圆碗固定在工作台上，碗口不够大，所以在碗口上放了一个大一点的碟子，碟子和碗口之间没有固定，工件放在碟子上，中间一个芯棒，用螺帽锁紧工件和工装，

gaosb4728 · 发表于 2014-4-12 14:39

你先测一下径跳，如果不好，楼上几位说的有点可能，反之径跳是好的，那几位就分析错了！

liweiwxq · 发表于 2014-4-26 17:10

先检测齿圈径跳，若径跳是合格的，则可能是机床或差动的问题
