磨齿机难题

马鑫 · 发表于 2010-8-3 23:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

加工5模，21齿，直齿长度80，总是出现偏磨左齿面，尺寸到位后，右齿面还有黑皮。工件夹紧后借点，也借不走。机床是瑞士AZA求专家解答

马鑫 · 发表于 2010-8-3 23:50

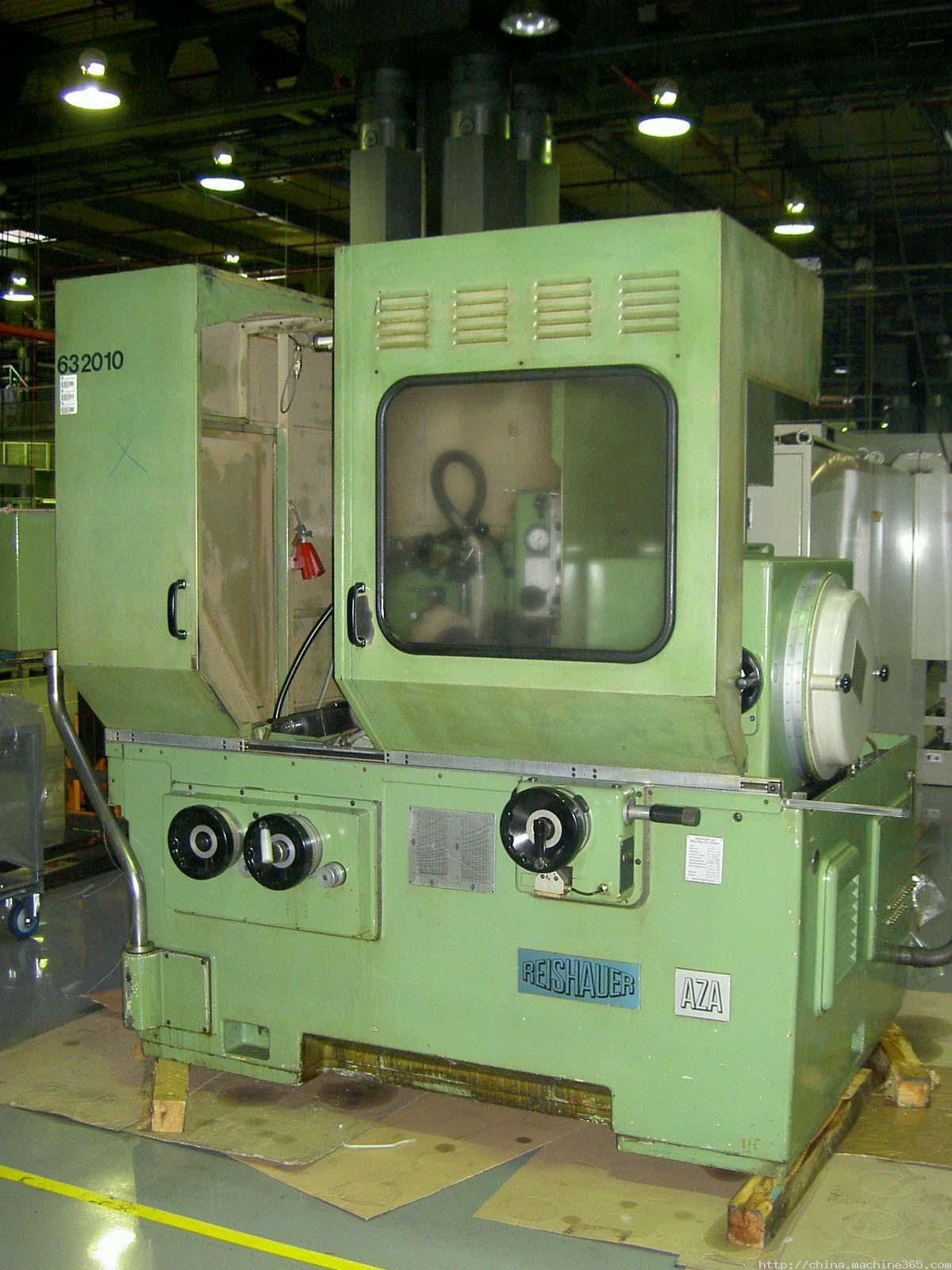

本机床
本机床

杨大侠 · 发表于 2010-8-4 01:31

右齿面的黑皮是完全没有磨出，还是上下不均匀？

zsh1314520 · 发表于 2010-8-4 06:09

左右余量分配不均匀

leo_luo · 发表于 2010-8-4 09:54

本帖最后由 leo_luo 于 2010-8-4 09:55 编辑

如果仅加工这个齿轮出现这个问题，建议磨齿前测量一下齿形、齿向是否对称，同一个齿轮磨后再测量一下。结果传上来分析。

罗文 · 发表于 2010-8-4 10:16

零件偏心，齿形不对称，余量不够皆有可能会造成。

人到中年 · 发表于 2010-8-4 10:51

我厂4月份刚进一台瑞士产RZ300E，调试时长发生你说的那种情况。偏磨主要是设备问题。

LILI12345FYFY · 发表于 2010-8-4 15:37

我在加工齿轮时也出现过这种情况。提几点建议：
1:检查滚齿时刀具是否对中。
2磨齿时蜗杆砂轮与工件配合松紧程度。
3检查刀具主轴与工件主轴是否同步。

shadowyangzi · 发表于 2010-8-4 18:19

我们公司的蜗杆磨也出现过这种问题，左右磨的量不均，只是没这么厉害，主要是设备问题，最后没办法了，我们分两次上活，正着放了反着放，将就着干的。

wzjshark · 发表于 2010-8-4 21:34

你是轴类零件还是带孔零件？轴类零件偏磨主要是，工件与上下轴心不同步。此时需要做专用工装（根据零件形状）或者将工件与下顶尖处做成球头带顶尖孔的，注意顶尖孔必须是车出来的，锥面不能太长，顶尖孔必须做大，这样上下顶紧并用球头夹紧，防止工件不同步产生偏磨；还有就是前面说的，正反面掉头磨，可将就着干也是一种办法。
