[齿条] 交错轴非90°时,涡轮蜗杆配合问题,求助,谢谢

[复制链接]
发表于 2014-3-27 16:31 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

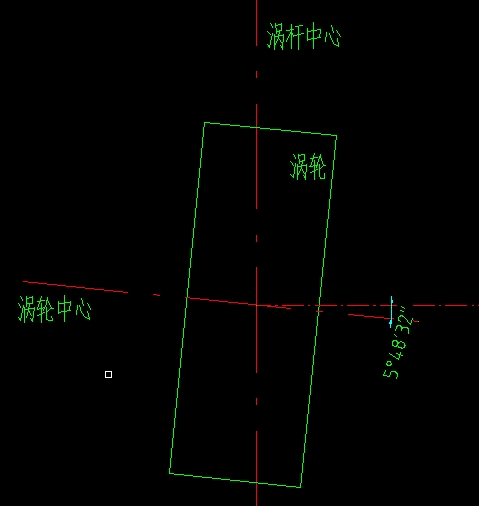

蜗轮蜗杆传动,交错轴是90°-5°48'32",蜗杆是节圆直径63.492,模数6.454,压力角20°,导程角是5°48'32",左旋。现在配对的蜗轮的螺旋角我是不是应该在切齿的时候,再增加5°48'32",即刀具架旋转5°48'32"?
