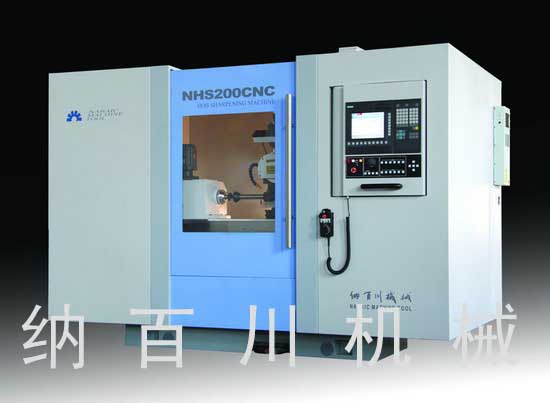

该机床适用于刃磨外径不超过200mm，容屑槽数为1-99槽，容屑槽导程为1000-∞mm，最大螺旋角为±15°的齿轮滚刀，工作精度稳定达到DIN3968标准或机标JB/T6084-2001
AA级。 机床采用德国SIEMENS 802D sl数控系统，对直槽滚刀、螺旋槽滚刀配有标准软件，操作者无需CNC知识，输入被刃磨滚刀的相应参数，加工完全由CNC控制，自动循环磨削，完成精密磨削。机床配置砂轮修整装置，可以对刚玉类砂轮进行数控自动修整。 主要技术规格： 项
目 | 参
数 | 机床型号 | NHS200CNC2 | NHS200CNC4 | 数控轴数 | 2 | 4 | 加工范围 | 加工滚刀最大直径: | 200 mm | 加工滚刀容屑槽数: | 1-99 | 加工滚刀容屑槽导程: | ∞ | 1000- ∞mm | 加工滚刀容屑槽最大螺旋角: | 直槽 | ±15° | 加工滚刀最大齿深: | 40mm | 砂轮 | 砂轮类型 | 刚玉/CBN/金刚石 | 砂轮最大直径: | 250mm | 砂轮最大线速度: | 35m/s
/64 m/s | 磨头 | 磨头主轴的轴向移动量: | 90mm | 磨头垂直升降: | 135mm | 磨头的回转角度: | 0° | ±15° | 磨头电机的功率: | 3kw 2800r.p.m | 工作台 | 工作台的横向移动量: | 400mm | 工作台的横向移动速度: | 0.05-16m/min | 工件主轴及尾顶尖中心高: | 155mm | 工件主轴孔的内锥度: | 莫氏4号 | 工件主轴和尾架两顶尖的最大距离: | 600mm | 液压、电器 | 液压系统电机: | 1.1kw\1400r.p.m | 冷却泵: | 0.33kw 50L/min | 控制系统: | SIEMENS 802Dsl型 | 机床总功率: | 12kw | 15kw | 机床外形 | 机床外形尺寸（长×宽×高） | 2960×1660×1970mm | 机床净重: | 3,000kg |
详情：www.nabaic.com ，咨询电话：027-83631176
|
