齿面断纹----米克朗A33高手请进

FIGO_GUO · 发表于 2010-7-31 20:42

您需要登录才可以下载或查看，没有账号？注册

x

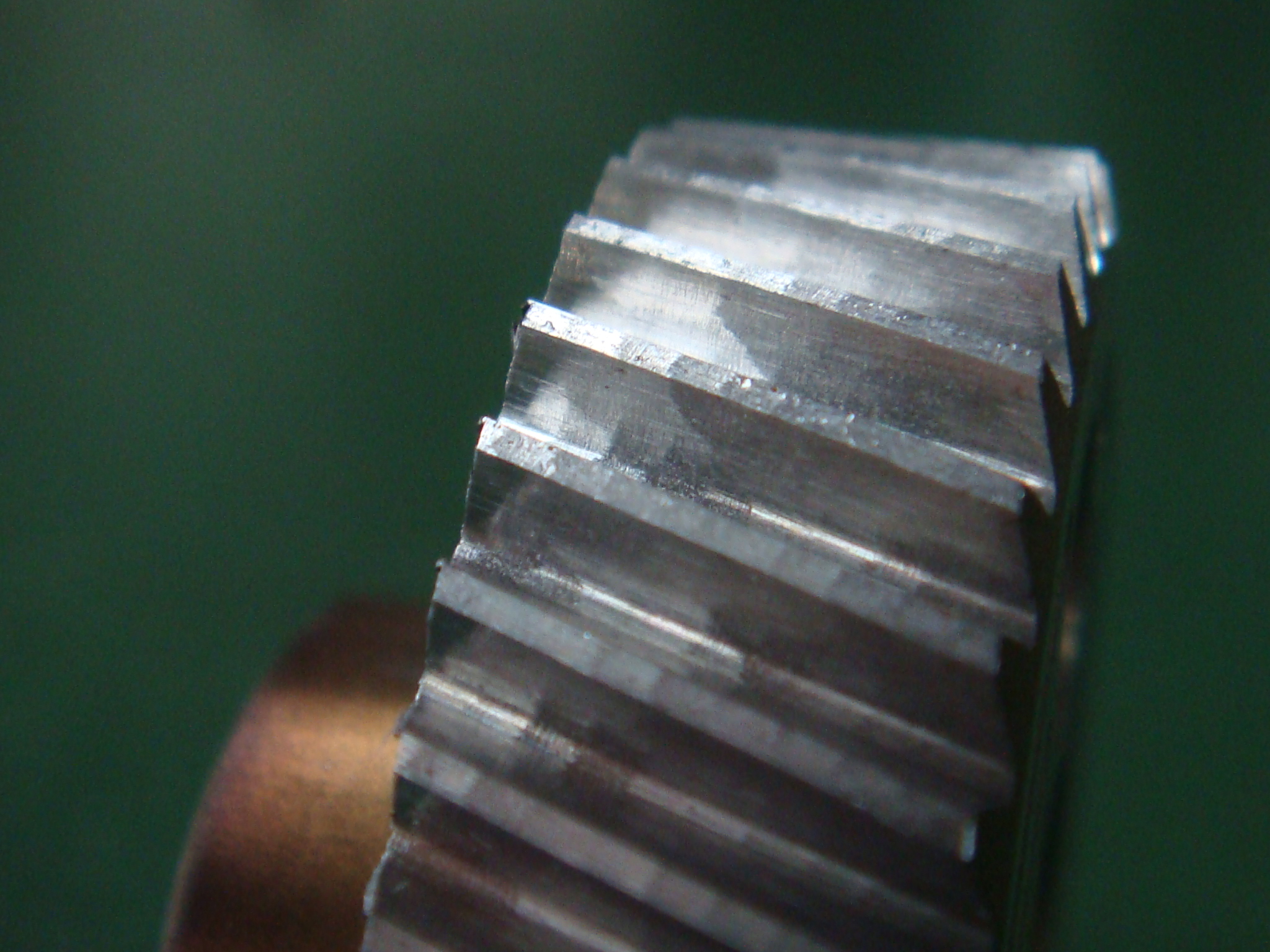

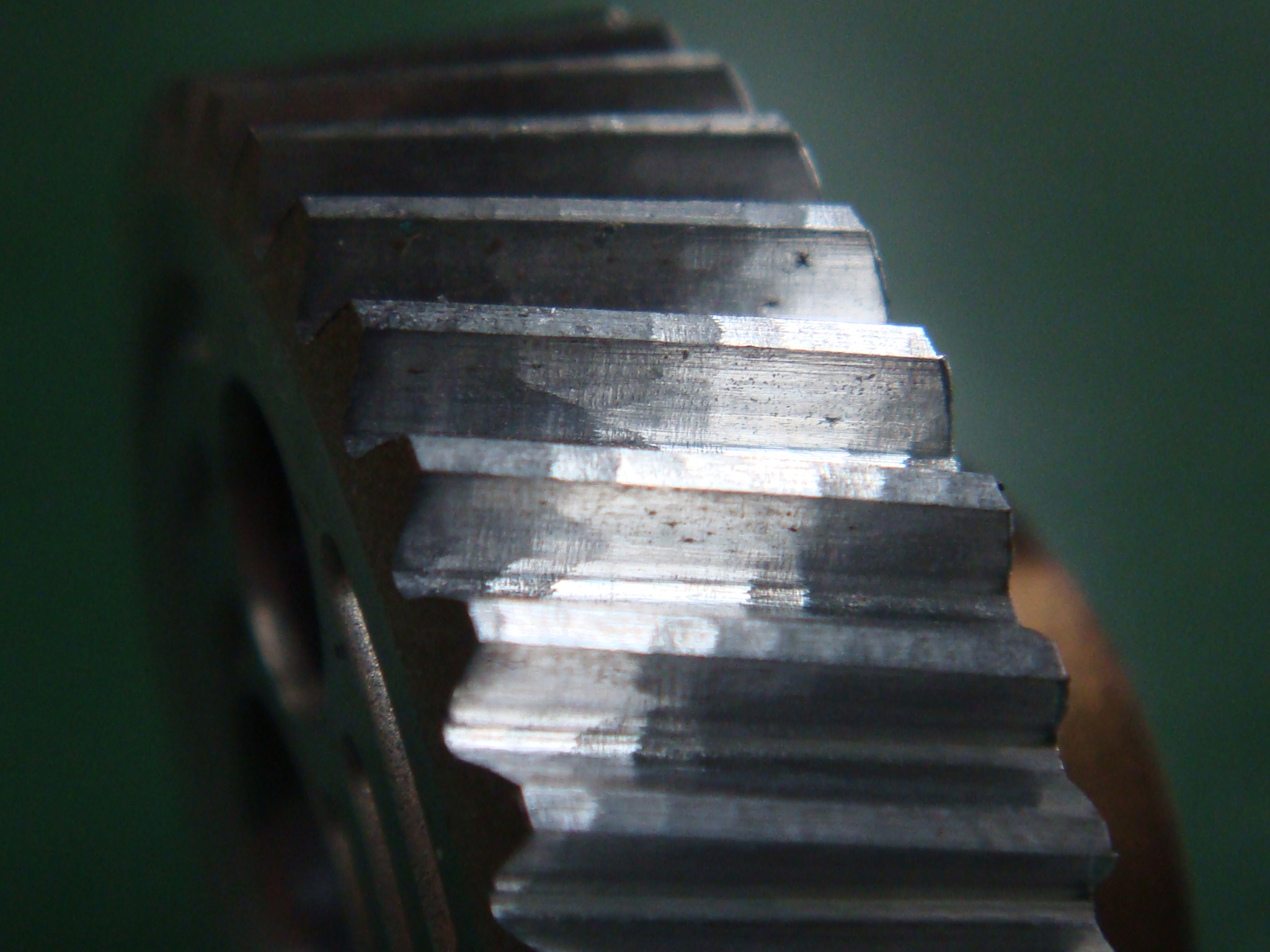

如图：

齿面有断纹，两面都有；

导程检测报告：

采用“Mikron A33系列滾齿机加工”，刀具跳动，夹具跳动都在0.005mm以内，工件紧固。
请高手指点在什么情况下会出现这样的断纹，又应该如何解决?
感谢！

杨大侠 · 发表于 2010-7-31 20:53

根据齿轮的齿向检测报告分析得出，机床在进刀口处刀子没有吃满或出刀口处出现波动。
可能是刀架牙箱里的轴承坏或配合间隙过大，造成齿面光洁度在切屑过程中随切屑阻力的大小而发生变化，也就是我们常说的啃齿。

qnf · 发表于 2010-7-31 21:20

请检查滚刀轴的轴向跳动！

JINLIANG · 发表于 2010-8-1 07:37

米克朗滚齿机滚刀杆支承轴承能坏了，或是衬套磨损了，间隙大了，我公司有一台A35的，换过几次此处轴承了，

zhr131400 · 发表于 2010-8-1 14:59

或许是刀具不利，每圈进刀量太大、机器精度跑掉都会产生该现象!

dongjingzhiji · 发表于 2010-8-1 17:27

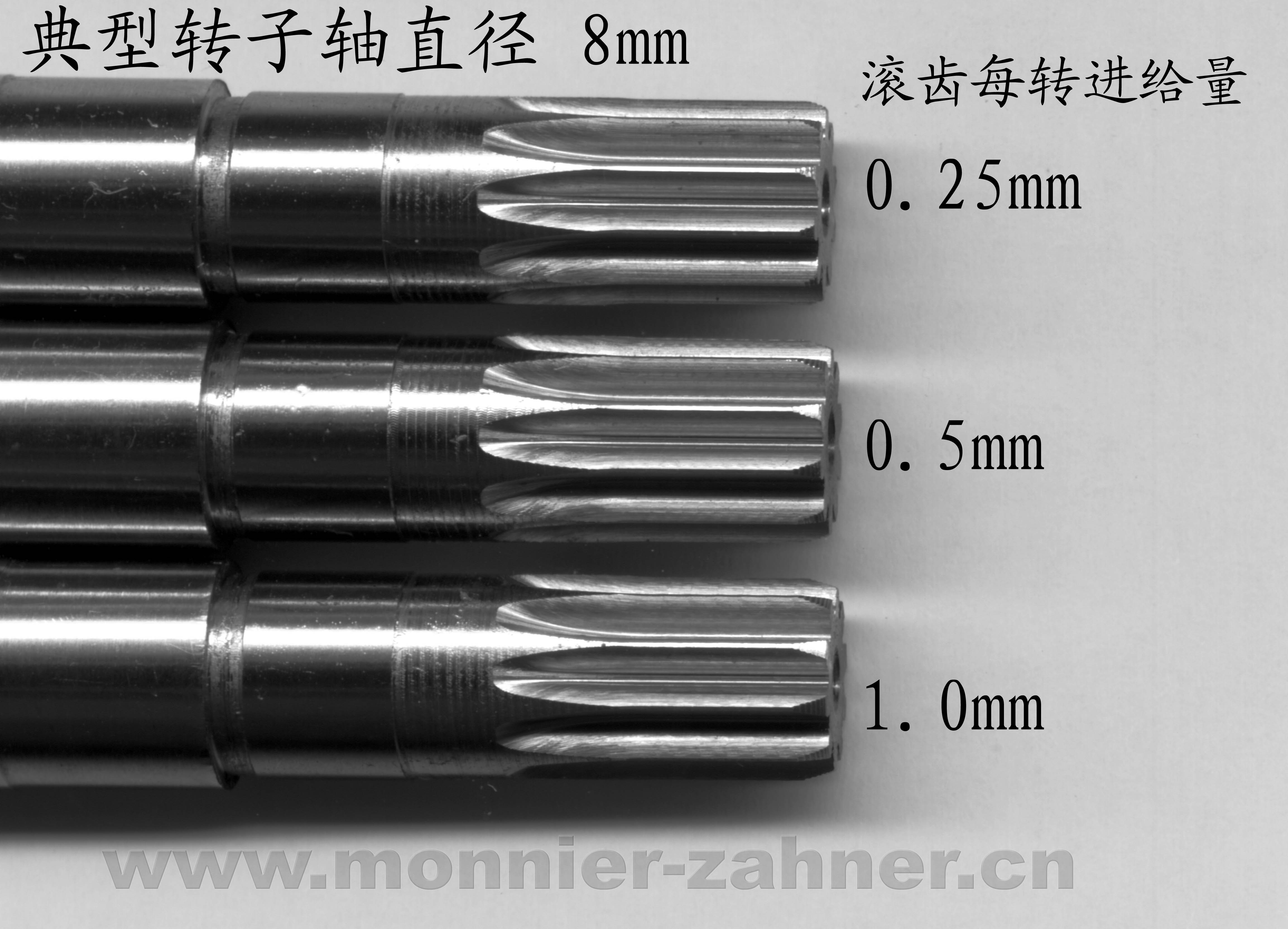

我也觉得是轴向进给太大了。给您一个参考对比图：

杨大侠 · 发表于 2010-8-1 21:53

从照片上看，不是很清楚，估记走刀速度大约为1.5~2mm之间，确实是快了，造成床子精度偏移，这样做长时间做下去，对床子的精度是很不利的。眼下很多老板只管数量，不管床子能不能吃得消。等到出了问题再来找毛病。。。。。倒霉的机修工出力不讨好！

王工 · 发表于 2010-8-5 21:39

修一修设备吧

FIGO_GUO · 发表于 2010-8-17 22:10

非常感谢大家的指导，现在好了，检查了很多东西，把F值，压力等都调试过了，我个人认为有两点原因：一，可能机床间隙太大。二，可能是尾座轴承不良造成。

顾顾 · 发表于 2010-8-18 10:48

调一下机床箱条，从新安一下刀具
