SW高级工程图概述（Advanced Drawings Overview）

spline · 发表于 2010-7-28 15:11

您需要登录才可以下载或查看，没有账号？注册

x

高级工程图概述（Advanced Drawings Overview）

基本工程图功能在的介绍，见“生成工程图”。此指导教程包含三个课程，在此生成四张图纸。推荐您按此顺序完成该课程：

时间	指导教程
登录/注册后可看大图	生成工程图视图,显示如何生成不同的工程图视图并标注尺寸。
登录/注册后可看大图	出详图,显示如何使用工具给工程图加注解。
登录/注册后可看大图	装配体工程图视图,显示如何生成爆炸装配体视图并使用特别为装配体设计的注解。

登录/注册后可看大图

开始生成工程图视图指导教程。

spline · 发表于 2010-7-28 15:12

生成工程图视图（Creating Drawing Views）

在此课中，您学习生成以下工程图视图：

您还学习如何为各种工程图视图标注尺寸。

登录/注册后可看大图

spline · 发表于 2010-7-28 15:13

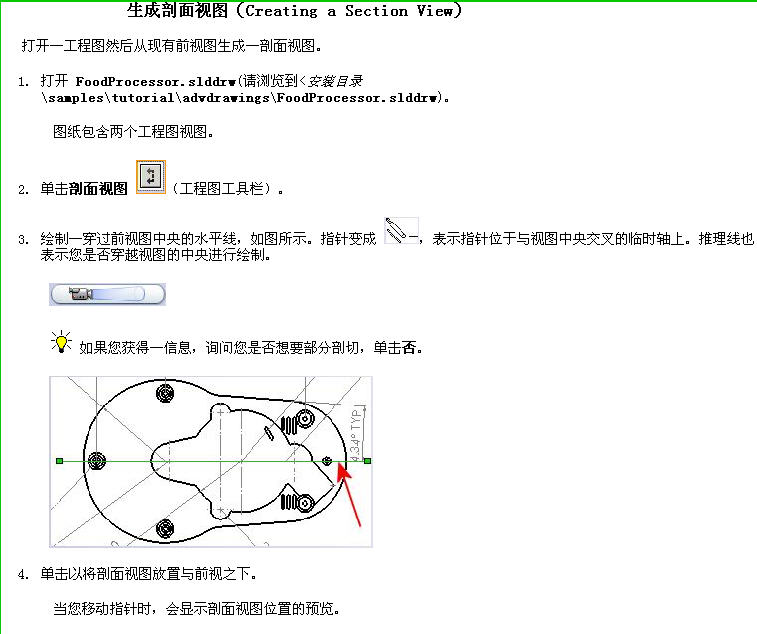

生成剖面视图（Creating a Section View）

spline · 发表于 2010-7-28 15:15

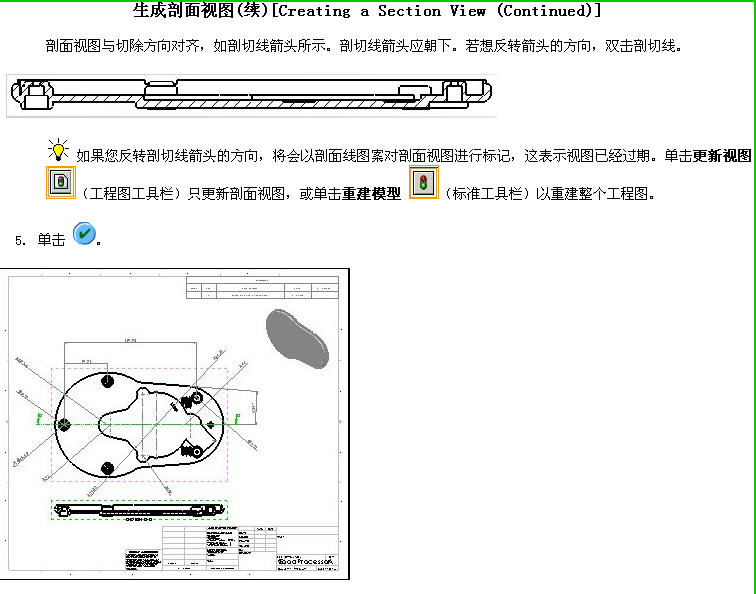

生成剖面视图(续)

spline · 发表于 2010-7-28 15:17

本帖最后由 spline 于 2010-7-28 15:18 编辑

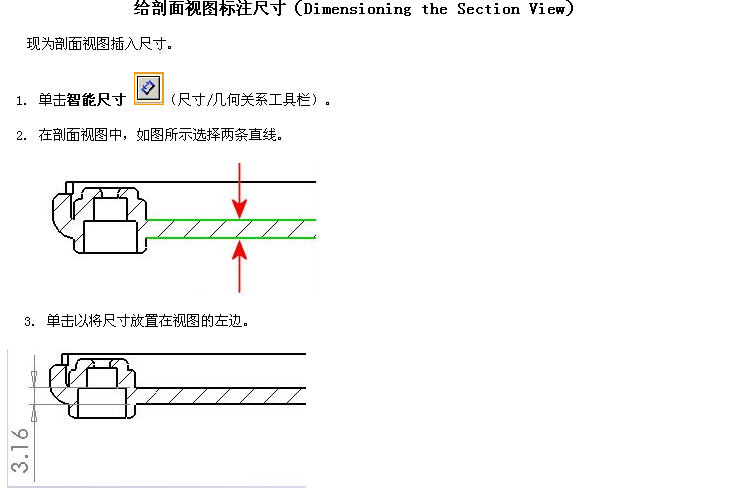

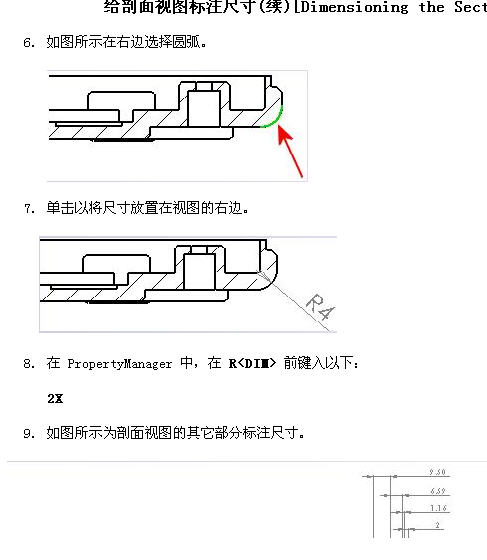

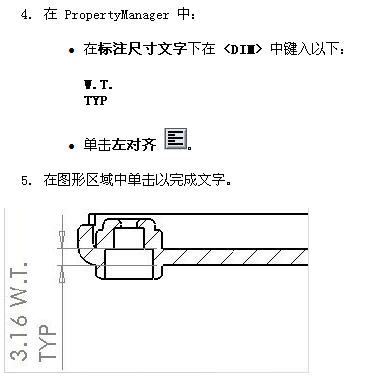

给剖面视图标注尺寸（Dimensioning the Section View）

spline · 发表于 2010-7-28 15:19

本帖最后由 spline 于 2010-7-28 15:24 编辑

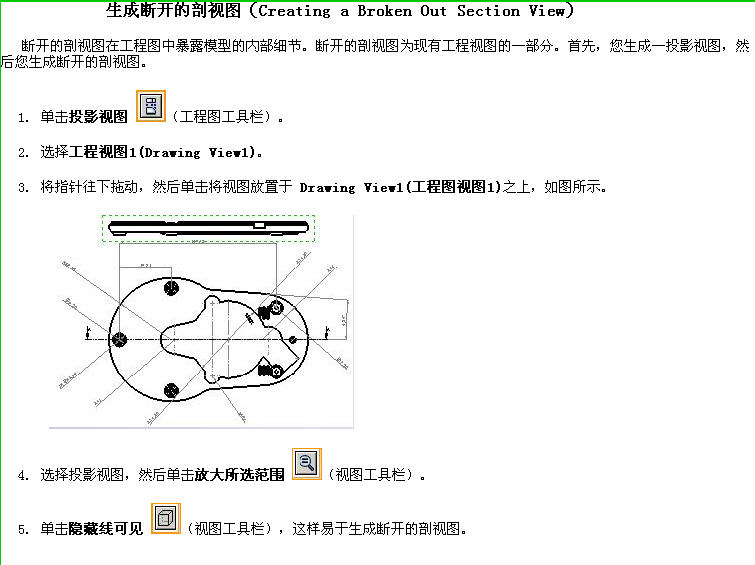

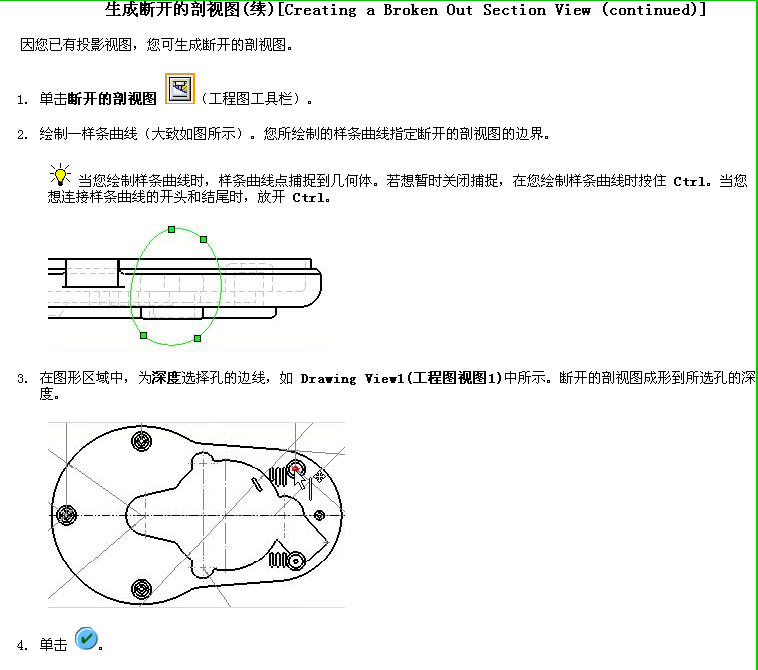

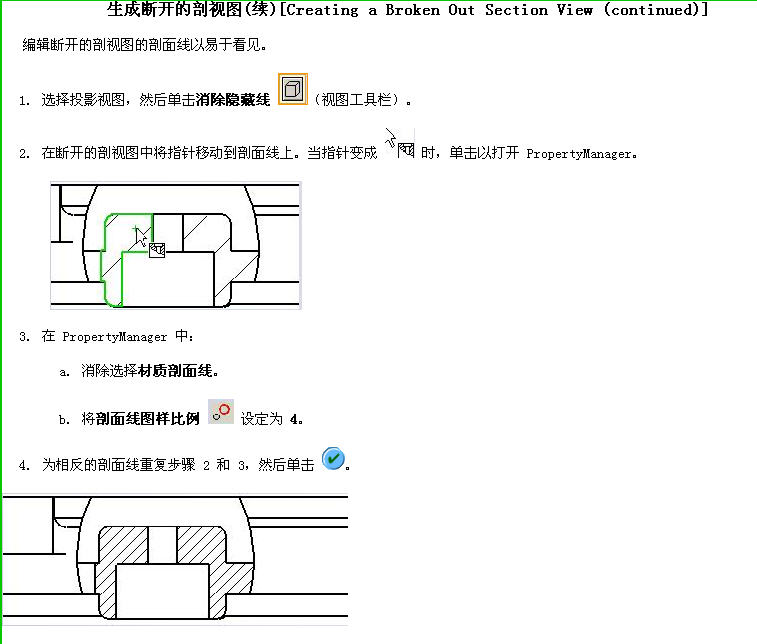

生成断开的剖视图（Creating a Broken Out Section View）

spline · 发表于 2010-7-28 15:24

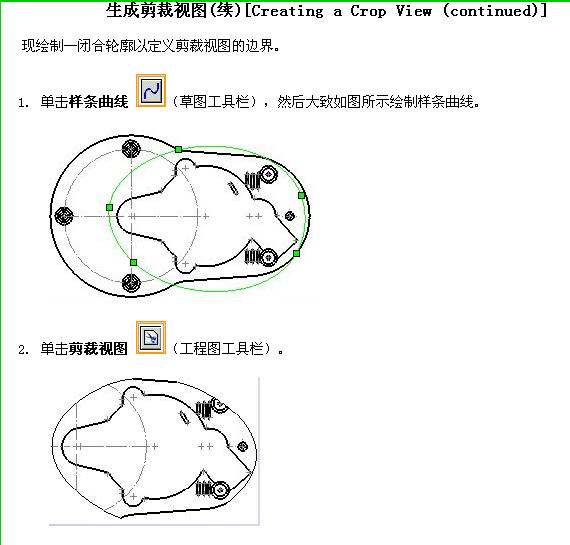

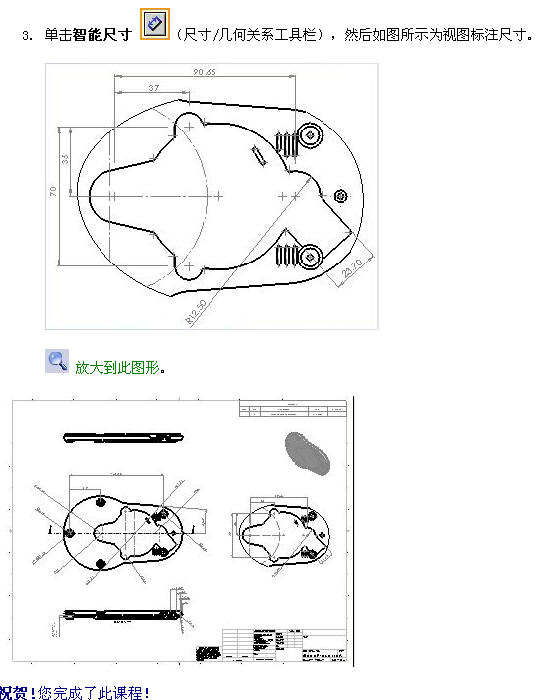

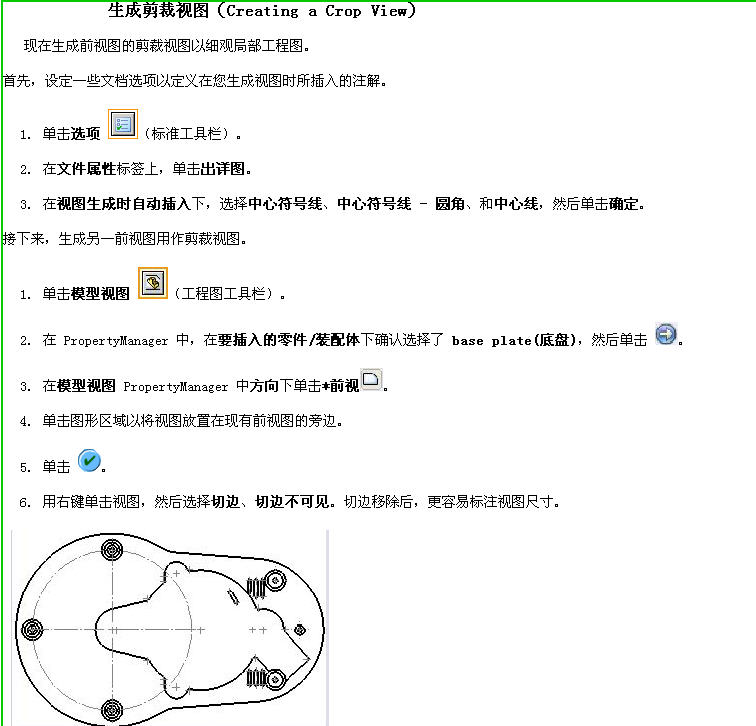

生成剪裁视图

spline · 发表于 2010-7-28 15:33

本帖最后由 spline 于 2010-7-28 15:35 编辑

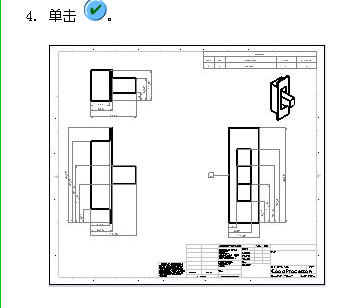

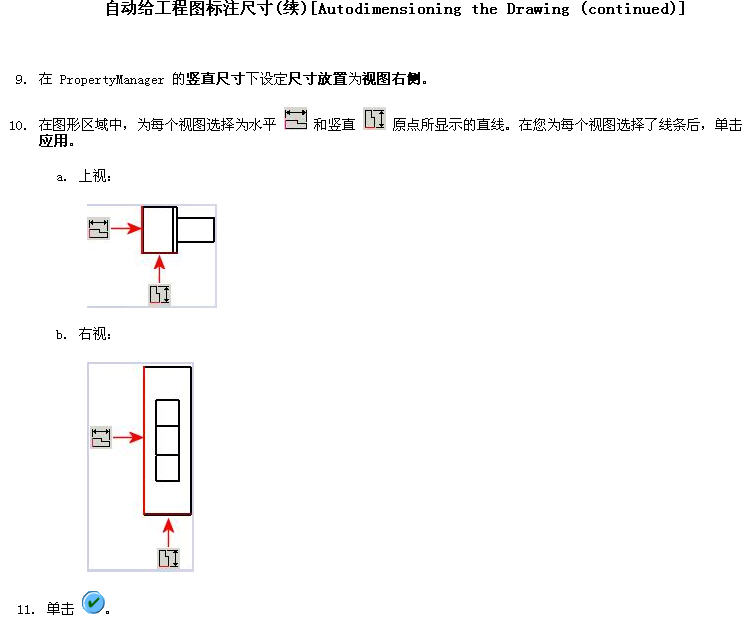

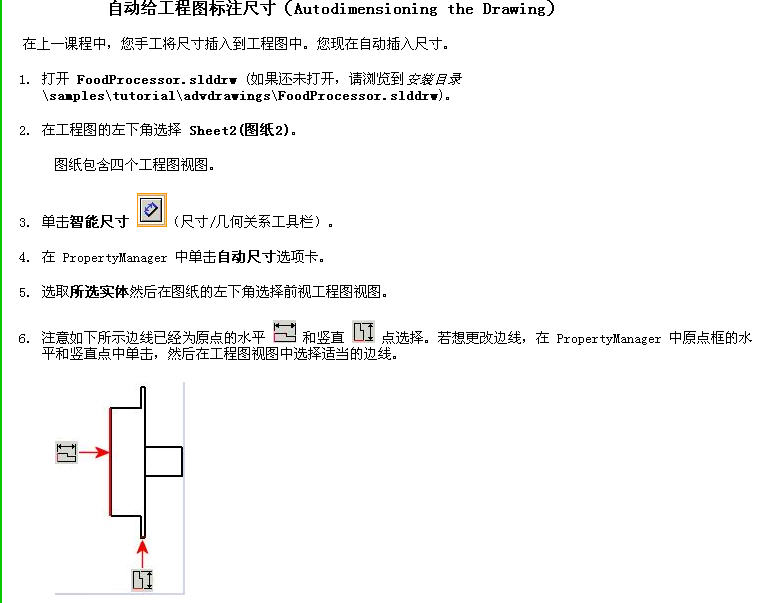

自动给工程图标注尺寸（Autodimensioning the Drawing）

spline · 发表于 2010-7-28 16:04

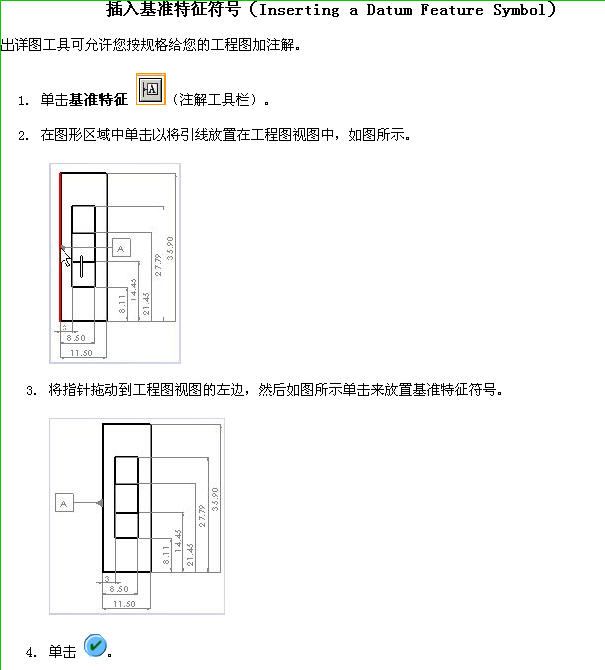

插入形位公差符号（Inserting a Geometric Tolerance Symbol）

spline · 发表于 2010-7-28 16:06

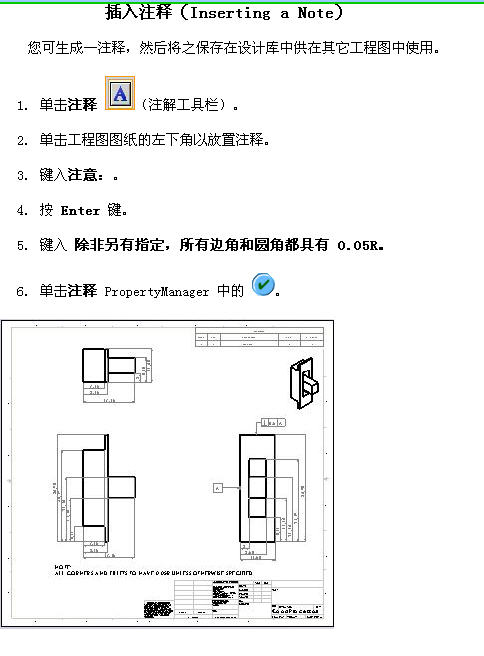

插入注释（Inserting a Note）
