非圆齿轮设计实战

jiajia_nj · 发表于 2010-7-25 11:57

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jiajia_nj 于 2010-8-27 10:34 编辑

1. [需求]恒速泵 [应用领域]分析仪器

王工 · 发表于 2010-7-25 12:19

等待 :):time:

lnsk · 发表于 2010-7-27 16:24

学习~~ :)

jiajia_nj · 发表于 2010-8-2 16:37

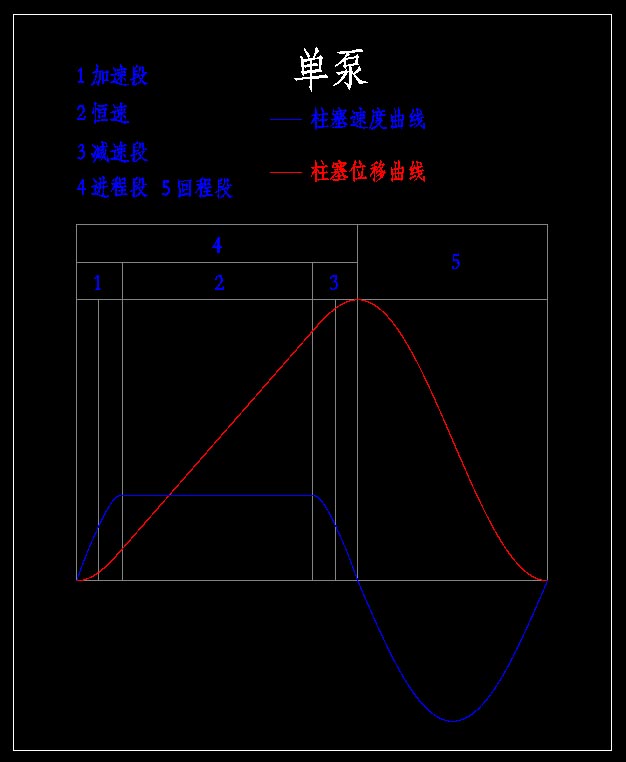

按要求,得出柱塞运动曲线

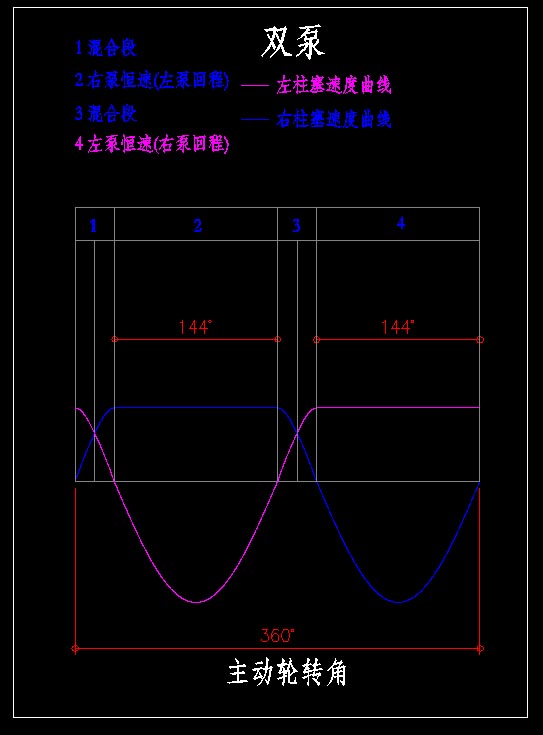

双泵混合的时候保证恒定流量是难点和关键点,下图

jiajia_nj · 发表于 2010-8-2 16:40

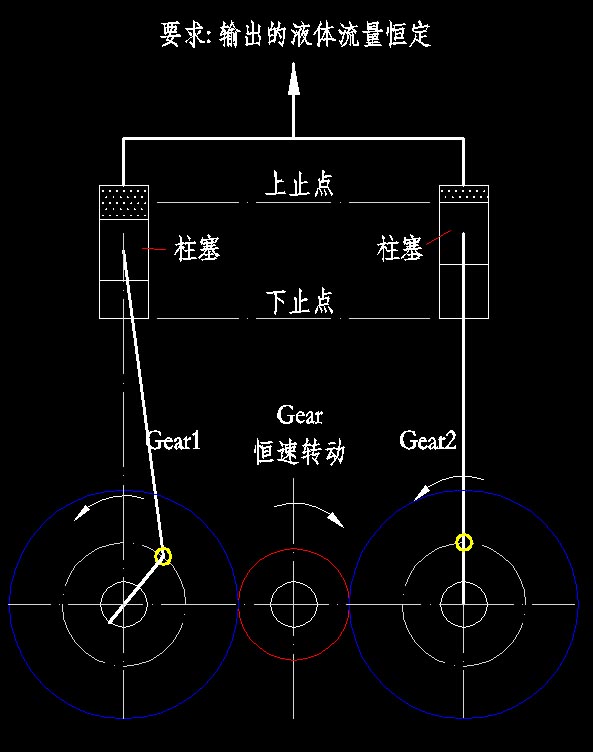

这样的结构,就能达到客户的要求.
(注: 该机构在吴教授的书中有论述)

jiajia_nj · 发表于 2010-8-2 16:42

继续,...
1. 有柱塞位移,求出非圆齿轮传动比.
2.再由传动比反求出非圆齿轮的节曲线.

jiajia_nj · 发表于 2010-8-2 16:52

接下来,考虑加工.
1. 由齿廓线用切割加工,应该没啥问题,很简单,就不说了.
2.插齿加工.
  由于非圆齿轮的曲率关系,目前的数控插齿机,不能实现X,Y轴同时联动,
  插出的齿形,在曲率大的情况下,会有损伤齿形.
  下图为适应国产机器的G代码.

如有X,Y轴同时联动的机床,
那么G代码可以使用法向退刀,这样的话非圆齿轮的普及会容易些.
可惜现在要定制,且价格很贵.

jiajia_nj · 发表于 2010-8-2 16:58

本帖最后由 jiajia_nj 于 2010-8-2 17:37 编辑

如仅此,还不能算完,
下一步,调出这G代码文件,进行加工模拟!
可以非常清晰地看到所设计的齿形是否合适.
及误差究竟有多大.

此方法,.......用处很大,...

48824305 · 发表于 2010-8-4 15:52

速度线弄成这样不是更好吗?
另外,这个设计是否已完成,或还须改进设计?

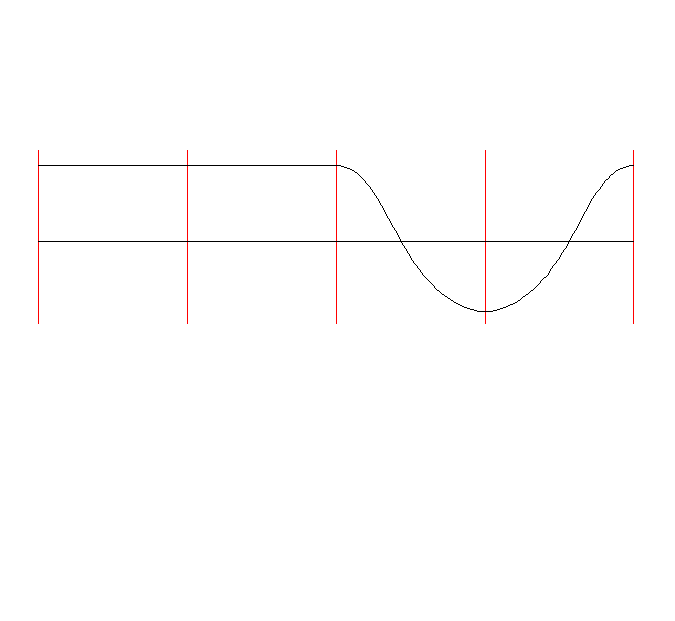

jiajia_nj · 发表于 2010-8-5 10:24

速度线弄成这样不是更好吗?
另外,这个设计是否已完成,或还须改进设计?
48824305 发表于 2010-8-4 15:52

登录/注册后可看大图

不错,速度曲线这样是好.
但这是一个不可能完成的任务.

你可以观察一下柱塞是如何做往复运动的.
