磨齿左右齿面都是上略凸0.02mm,下略凹0.015mm

马鑫 · 发表于 2010-7-22 23:40

您需要登录才可以下载或查看，没有账号？注册

x

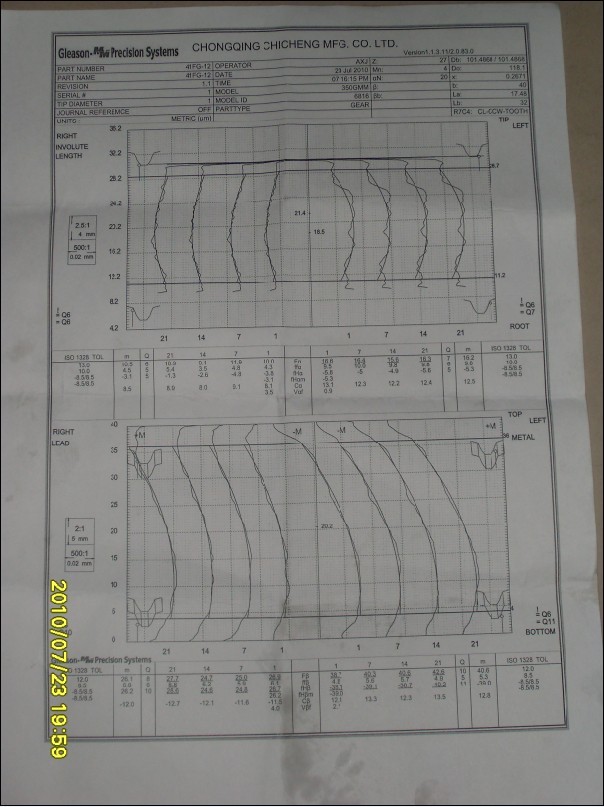

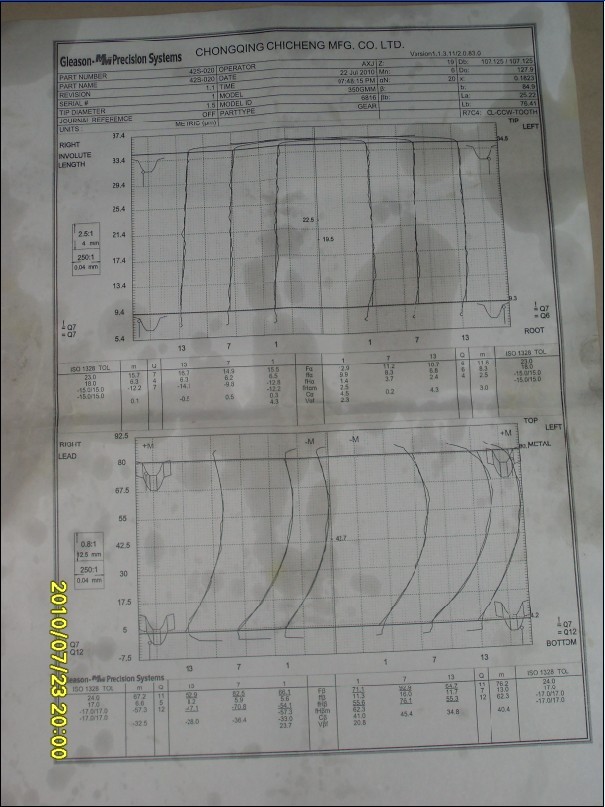

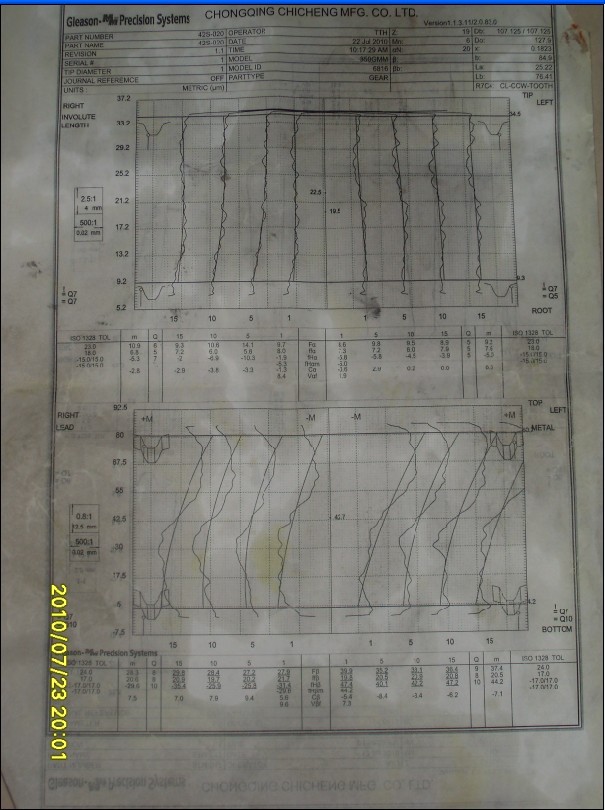

我公司是瑞士AZA磨齿机，加工6模，19齿，直齿，齿轮有效长度约70，现在加工出来齿向超差，左右齿面都是上略凸0.02mm,下略凹0.015mm中段正常。有时在一颗齿，左右面齿向都是相反的。请问哪位大侠能帮我解释下好吗？真诚的表示感谢！

hesheya · 发表于 2010-7-23 10:01

我随便说说，您的顶尖情况这么样，导轨状况如何

王红强 · 发表于 2010-7-24 08:32

回复 hesheya 的帖子

检查螺旋角

王红强 · 发表于 2010-7-24 08:34

检查螺旋角

马鑫 · 发表于 2010-7-24 12:52

是螺旋角没有对呀，都是说明书调试的。

马鑫 · 发表于 2010-7-24 12:54

NZA · 发表于 2010-7-26 08:01

1，请检查差动挂论是否间隙过大或转动不均匀
2，打表查看上下顶尖是否通心

齿齿相连 · 发表于 2010-7-26 22:43

齿向出现此类问题可分为以下几种原因：
1）。机床的水平是否有异常,此现象最容易出现此类问题！齿向向一边倒
2）。综合你的齿形看机床的精钢滚轮是否需要更换
3）。可以在齿向上下端修行里加大修行量
4）。修行的输入的正确性
以上观点只代表个人看法

马鑫 · 发表于 2010-7-28 22:30

多谢各位朋友！

hg1234567 · 发表于 2010-10-5 00:40

砂轮安装角和差动比值都不对而且误差相反，造成S行齿向
