非圆齿轮副节曲线的Proe画法

Loacher

这种计算画法的前提条件是，已知非圆齿轮副传递的转角函数关系即φ2=F(φ1)和轴心距a。

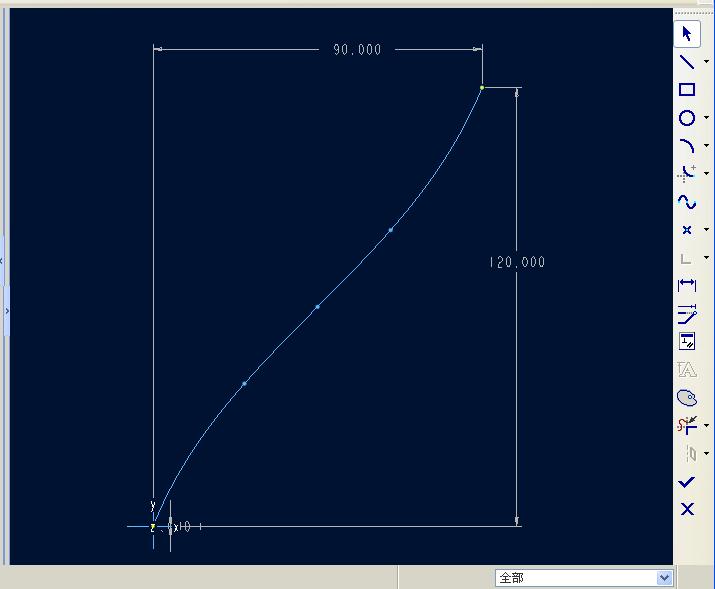

1、现根据转角函数关系，插入一个图形，并命名（F-X），画出转角函数曲线

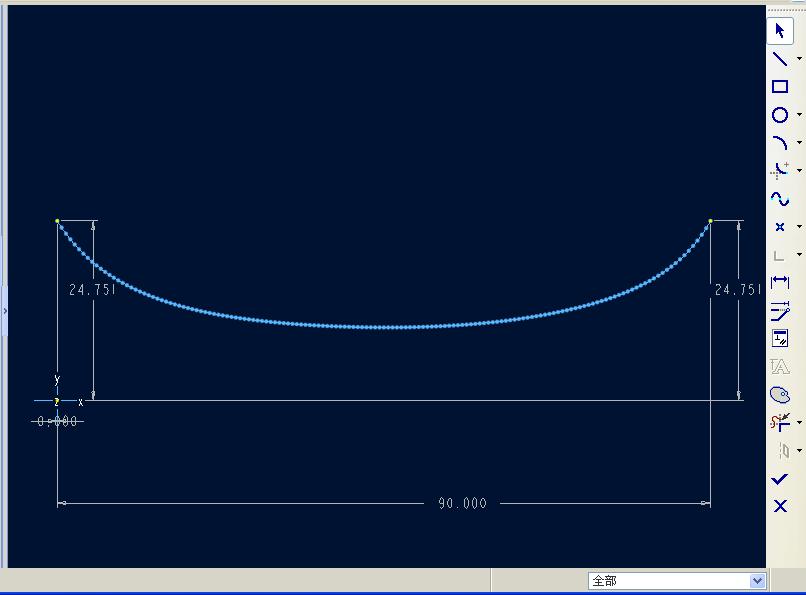

2、再做出转角函数曲线的导数曲线，作为图形形式储存命名（diri）

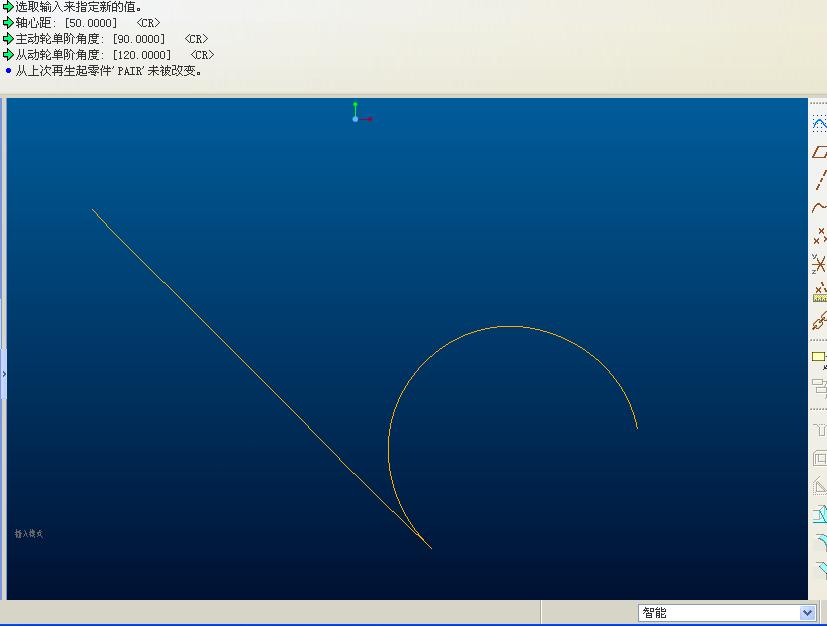

3、画出主动轮节曲线
theta=fi1*t   /*fi1是主动轮的单阶转角
r=a/(1+10*1/evalgraph("deri",fi1*t))
z=0

4、画出从动轮节曲线
theta=180-evalgraph("f-x",fi1*t)
r=a-a/(1+1*10/evalgraph("deri",fi1*t))
z=0

Loacher

这种画法的前提条件是必须给定转角函数。
原本想从已知传动比曲线，推出主动轮、从动轮的节曲线，但在Proe中可以从已知的曲线，得出该曲线的导数曲线，而不能从导数曲线倒推出原函数曲线。
希望能有指点的高人！
