不同大小量棒之间的转换

441387138 · 发表于 2014-3-12 13:10

您需要登录才可以下载或查看，没有账号？注册

x

针对内齿圈的不同大小的量棒之间怎么转换？有大神知道没？例如：直径为26的量棒跨棒距转换成直径为28的量棒跨棒距是多少？

hyfjy · 发表于 2014-3-12 14:44

从设计资料上把有关公式找一下，根据原量棒直径及跨棒距，加上原有的模数齿数，压力角，计算出对应的变位系数，再用新量棒反过来算一次就是了。对于任何有关齿厚的转换，最后都归结于同一尺寸齿厚用不同方法测量得出的结果。决定齿厚的首要参数是变位系数。

hyfjy · 发表于 2014-3-12 15:07

本帖最后由 hyfjy 于 2014-3-12 15:11 编辑

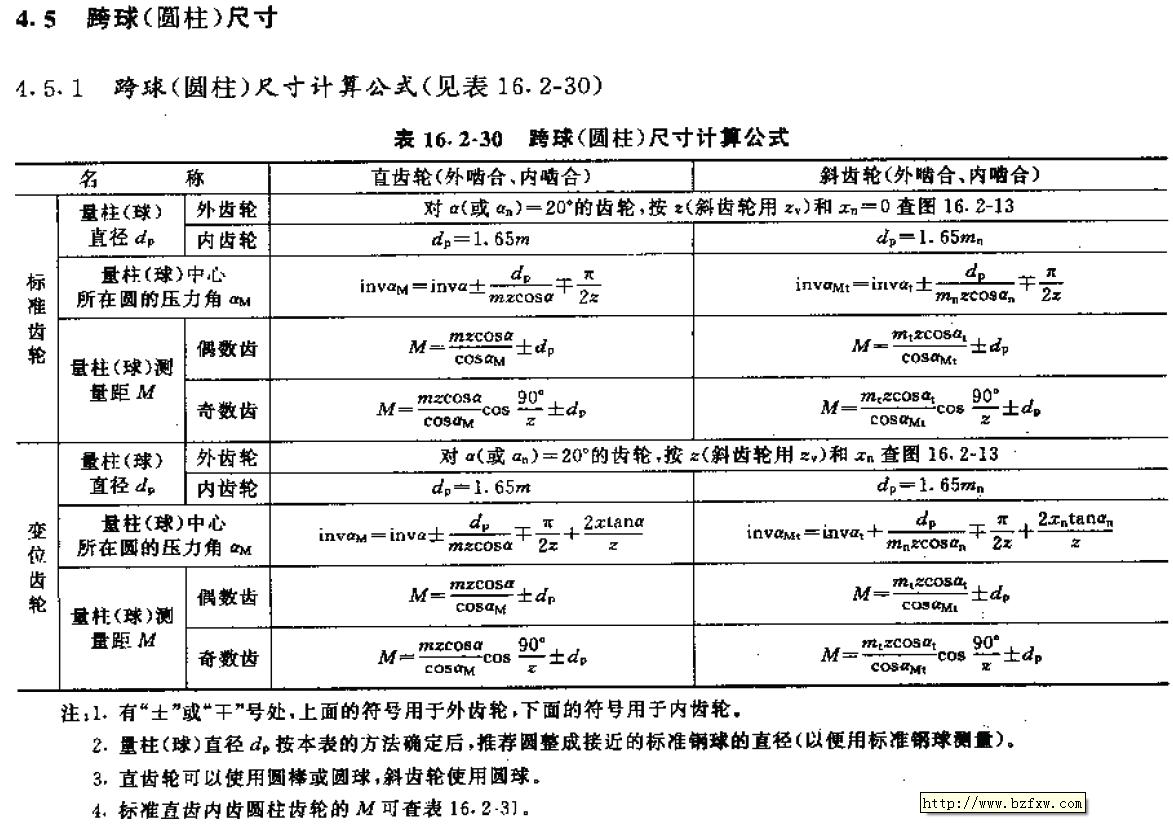

从设计资料上把有关公式找一下，如下图：


lkxd · 发表于 2014-3-12 15:19

多大模数的？至少m11以上才能用上直径26的量棒

441387138 · 发表于 2014-3-17 13:42

lkxd 发表于 2014-3-12 15:19

登录/注册后可看大图

多大模数的？至少m11以上才能用上直径26的量棒

16的模数

441387138 · 发表于 2014-3-17 13:45

hyfjy 发表于 2014-3-12 15:07

登录/注册后可看大图

从设计资料上把有关公式找一下，如下图：

非常感谢！

niuershiye · 发表于 2014-3-17 22:53

本帖最后由 niuershiye 于 2014-3-17 22:54 编辑

441387138 发表于 2014-3-17 13:42

登录/注册后可看大图

16的模数

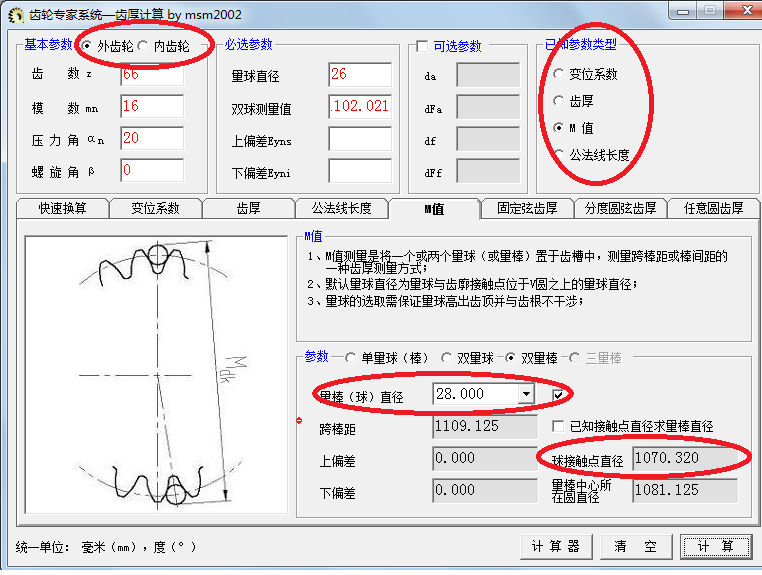

可以用软件，只需要输入量棒直径！

441387138 · 发表于 2014-3-18 10:26

niuershiye 发表于 2014-3-17 22:53

登录/注册后可看大图

可以用软件，只需要输入量棒直径！

这个软件是哪个里面的？还是单独的？请问可以发一份给我吗？

huijind · 发表于 2014-3-18 13:48

441387138 发表于 2014-3-18 10:26

登录/注册后可看大图

这个软件是哪个里面的？还是单独的？请问可以发一份给我吗？

更换量棒，M值随之改变的程序是一个很简单的程序，你只需将机械设计手册计算M值的公式，输入Excel表格，这计算程序就编写好了，你变换输入量棒的直径，M值就计算出来了。

账号		自动登录	找回密码
密码			注册

书中的公式
