修形有图，求真相，请大侠们评价评价~~

yccando06 · 发表于 2014-2-20 20:35

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yccando06 于 2014-2-21 12:23 编辑

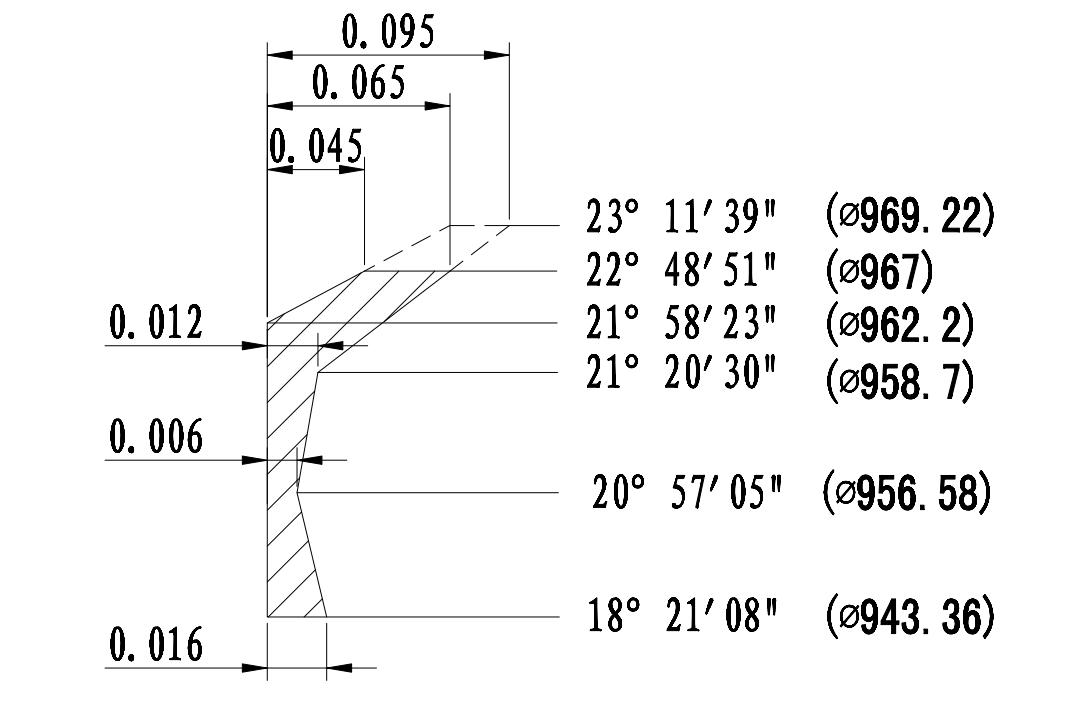

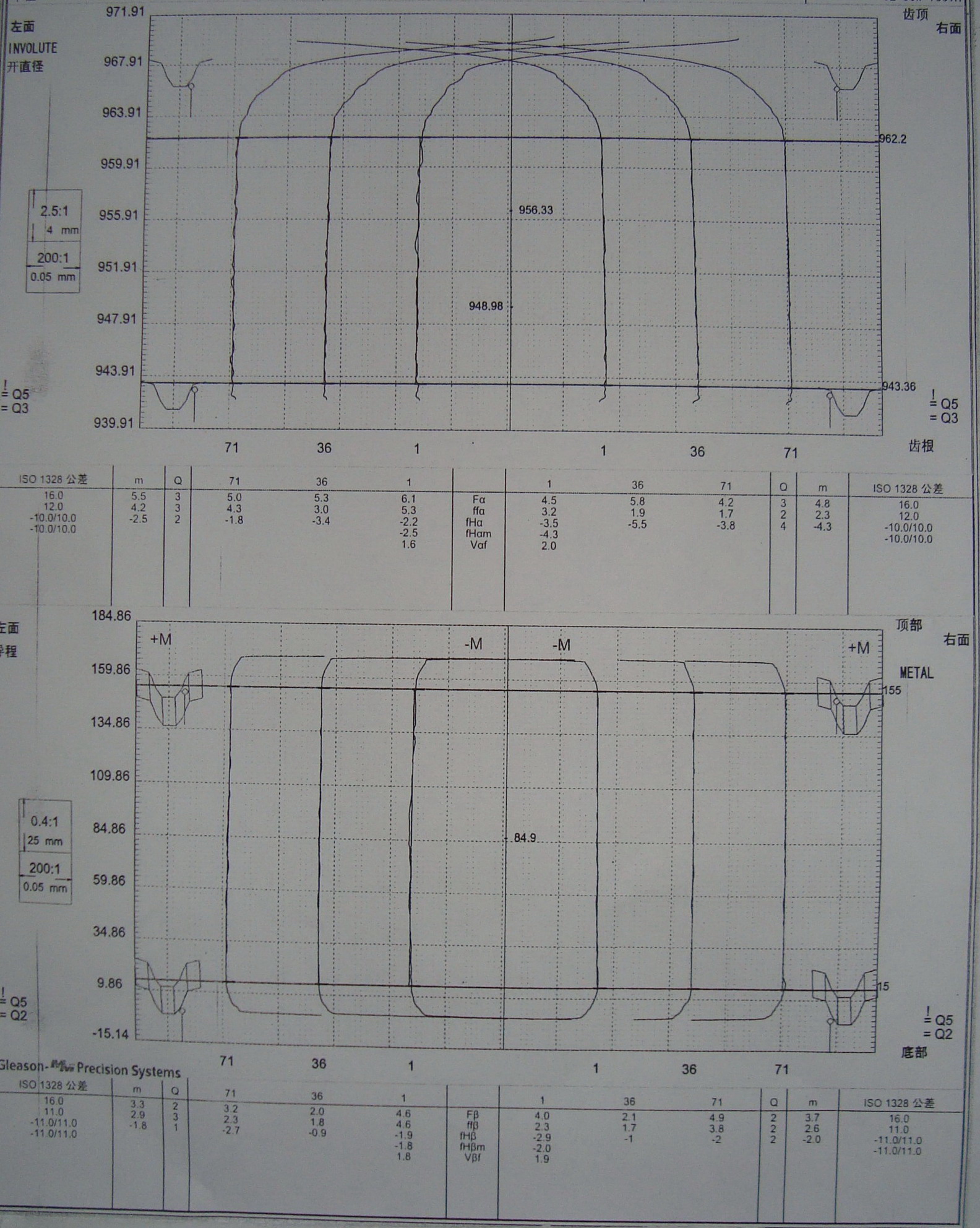

有如图的齿轮检测报告，有设计图，请各位大侠评价下加工检测图是否符合设计修形图纸要求？
齿轮精度为国标5级！

syp24738839 · 发表于 2014-2-20 21:35

OK，没问题

nedlovell · 发表于 2014-2-21 11:29

想请教一下，是磨齿吗?

yccando06 · 发表于 2014-2-22 16:11

nedlovell 发表于 2014-2-21 11:29

登录/注册后可看大图

想请教一下，是磨齿吗?

磨齿后的，齿顶有修形

syp24738839 · 发表于 2014-3-6 20:47

syp24738839 发表于 2014-2-20 21:35

登录/注册后可看大图

OK，没问题

这公式在机械设计手册上可以找到的。
