磨齿问题

发表于 2010-7-9 17:08 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

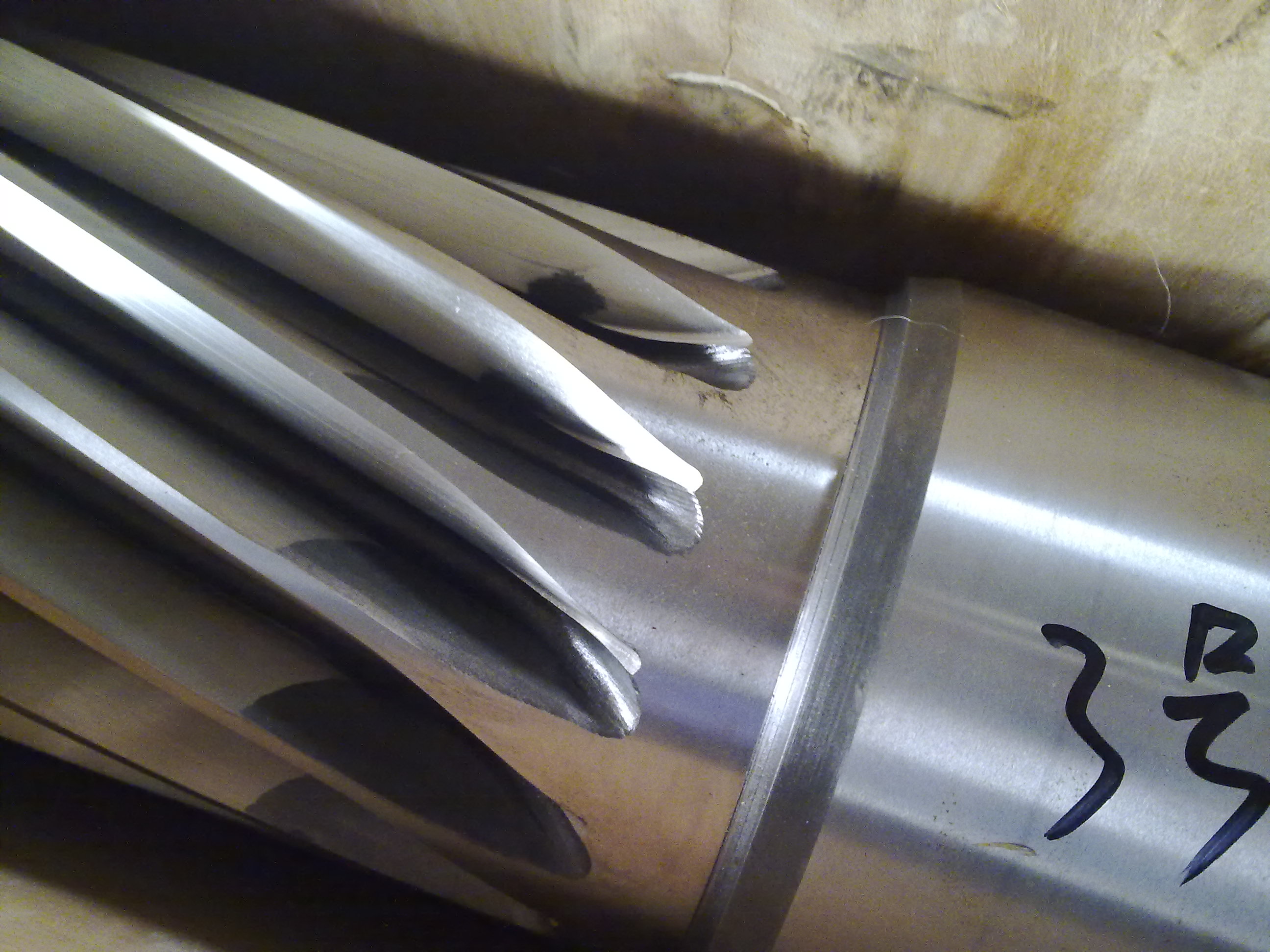

最近几次磨齿，总在滚齿结束处，出现台阶，不知该怎么解决？

评分

1 查看全部评分

admin

回复

发表于 2010-7-9 17:26 | 显示全部楼层

滚齿时，将非有效齿宽部分径向加深

回复

发表于 2010-7-9 18:05 | 显示全部楼层

本帖最后由 xingmhn 于 2010-7-9 20:13 编辑

同意楼上观点

回复

发表于 2010-7-9 18:44 | 显示全部楼层

看楼主贴图，可能为滚齿齿向有点误差大了！
重新计算差动（精度提高到<0.000005）再试试！

回复

发表于 2023-8-19 22:36 | 显示全部楼层

滚齿时螺旋角误差有点大

回复

发表于 2023-8-20 18:14 | 显示全部楼层

滚齿有效宽度加大径向挖根

回复
