R型中心孔问题

jsxyzhangjia · 发表于 2010-7-8 10:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

想知道什么时候用到R型中心孔？R型有什么好处？

xjb500611 · 发表于 2010-7-8 11:12

本帖最后由 xjb500611 于 2010-7-8 11:14 编辑

R型中心孔，国家标准GB/T 4459.5-1999（等效采用ISO 6411:1982）中规定的弧形中心孔（R型），德国DIN 332-1:1986规定为Type R。

该型中心孔和其他中心孔的不同之处是，中心孔的喇叭口（即锥形部分）的母线不是直线而是一段圆弧。他是作用主要是，如果顶尖的圆锥角不是标准60°的话，他能起到自动对中定心的作用。

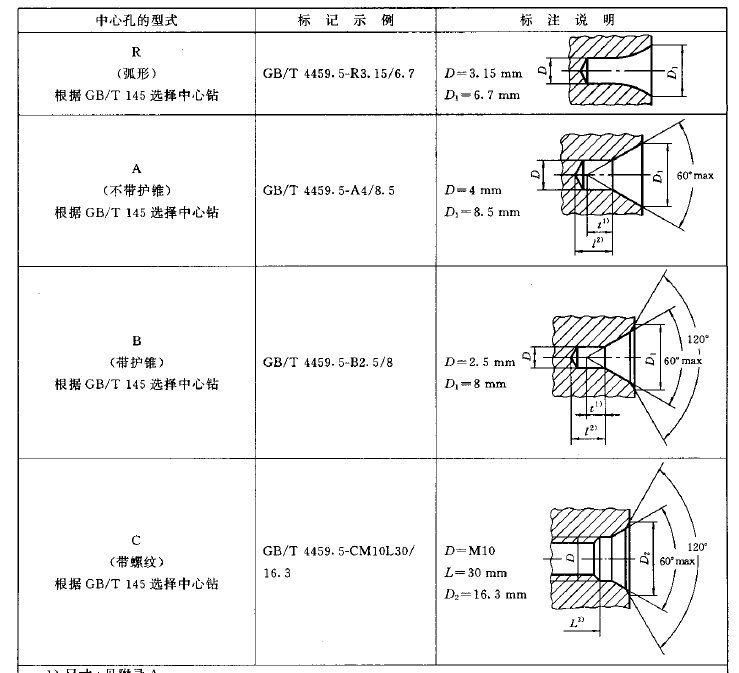

下面附了GB/T 4459.5-1999的部分内容，标准原文请用论坛的“搜索”功能找一找。R型中心孔的尺寸请参考GB/T 145。


yuchunjin · 发表于 2010-7-8 12:32

这种一般都很少用。

jsxyzhangjia · 发表于 2010-7-9 11:35

感谢2楼~理解了~

xingmhn · 发表于 2010-7-9 18:15

学习了，原来也不懂，只知道一般不会用这种中心孔的

yuchunjin · 发表于 2010-7-9 18:18

就是有我也建议他改成通用的。方便！
