内倒锥齿怎么加工

thunder_cq · 发表于 2014-2-12 15:08

您需要登录才可以下载或查看，没有账号？注册

x

各位高手：

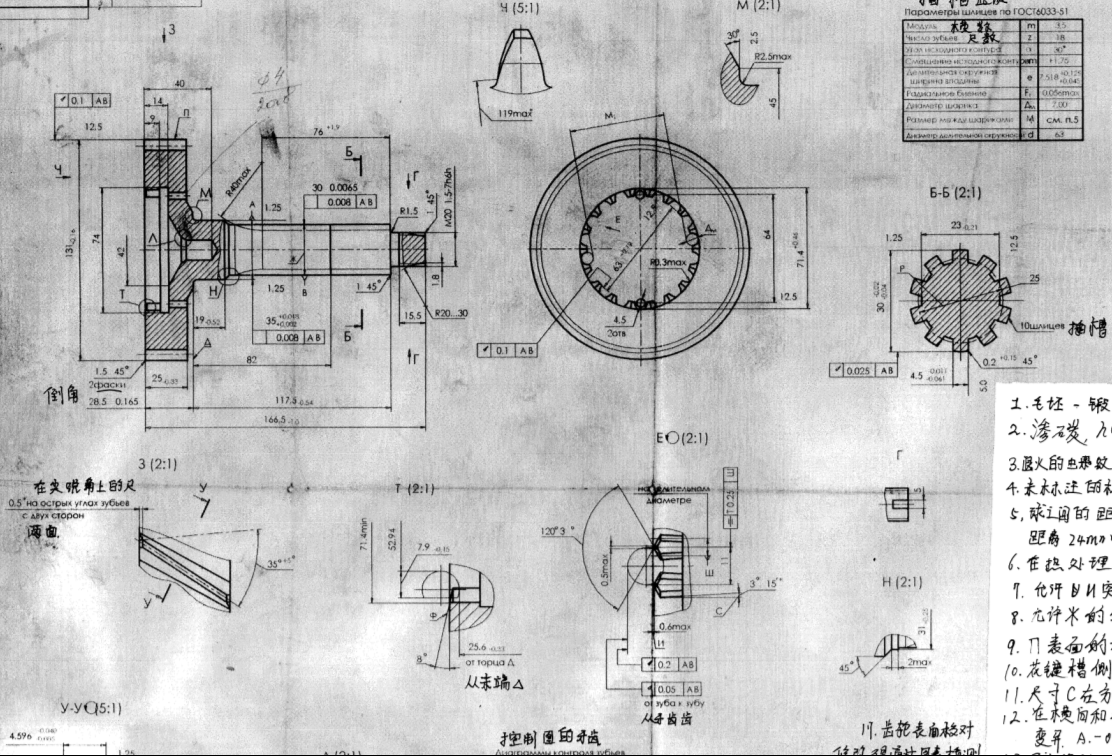

小弟遇到一个有点难度的产品，内倒锥齿，怎么加工，见图

tapin · 发表于 2014-2-12 15:38

涨挤刀涨挤

hbyczhangjingyu · 发表于 2014-2-12 16:53

楼主图纸上的尺寸看不清，发个清晰的给我看看。QQ：289548634

thunder_cq · 发表于 2014-2-12 16:59

hbyczhangjingyu 发表于 2014-2-12 16:53

登录/注册后可看大图

楼主图纸上的尺寸看不清，发个清晰的给我看看。QQ：289548634

加了QQ了的

杨大侠 · 发表于 2014-2-12 21:12

订做一把挤轮就可以挤出这样的形状了。

kkfangfangkk · 发表于 2014-2-13 00:41

先插齿，再做电极用电火花打吧！

zl3264507 · 发表于 2014-2-13 08:20

插齿，挤齿，倒尖角，和汽车同步器齿毂一样，也可以直接插出来。

cqtzh521 · 发表于 2014-2-20 09:19

不能直接插吧，越程槽过小

lkxd · 发表于 2014-2-20 19:44

cqtzh521 发表于 2014-2-20 09:19

登录/注册后可看大图

不能直接插吧，越程槽过小

5mm的越程槽，对于插齿工师傅来说，足矣！

子陵 · 发表于 2018-3-24 16:29

挤齿刀具根据什么设计的呀
