终于完成了圆弧锥齿轮模型

ufohk · 发表于 2010-7-4 20:10

您需要登录才可以下载或查看，没有账号？注册

x

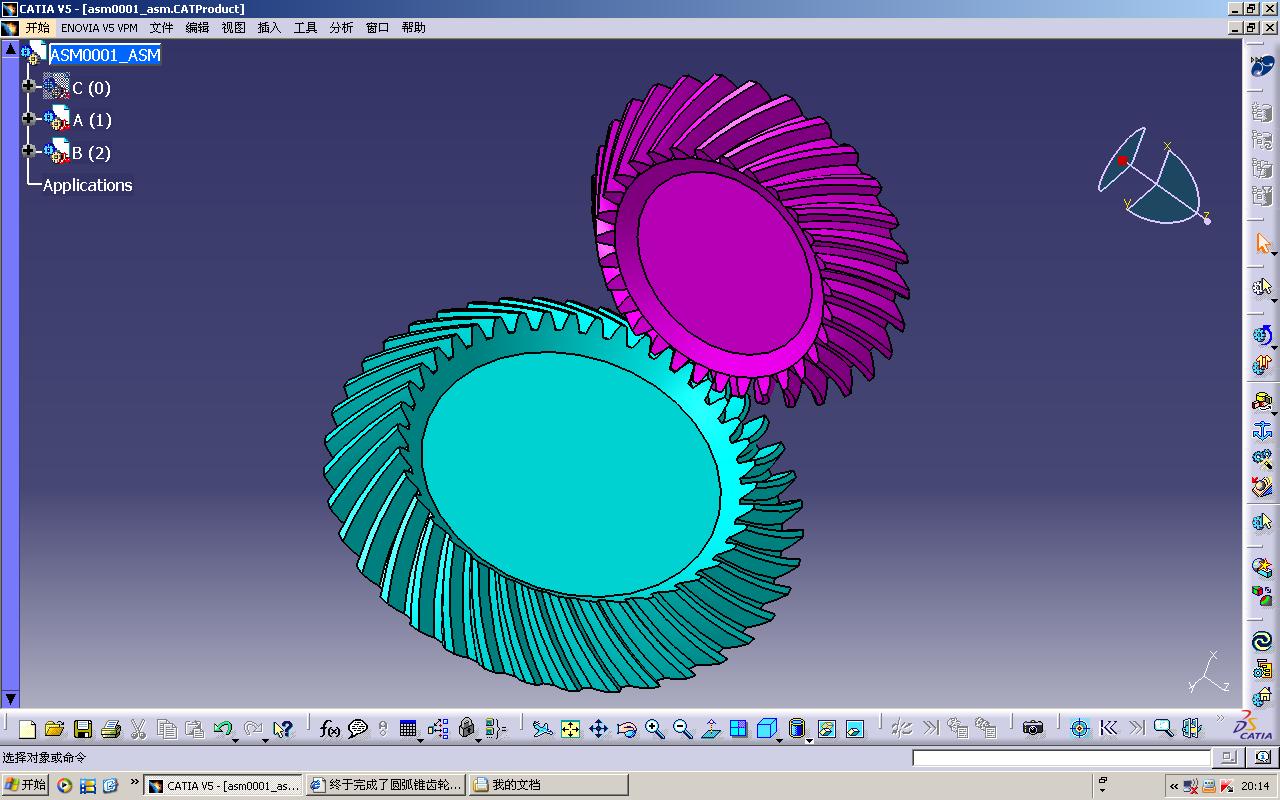

经过1月的努力，终于完成了圆弧锥齿轮模型，基本参数如下
h=1
c=0.2
压力角=20
Z1=30
Z2=40
螺旋角=35
模数=3
刀盘直径=150
请大家检验我模型的正确性。谢谢

DOGE · 发表于 2010-7-4 22:28

看起来不错啊，向你学习

ufohk · 发表于 2010-7-4 23:14

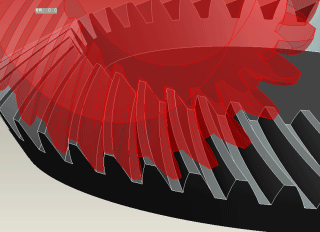

做个小动画呵呵

zhenghua · 发表于 2010-7-5 10:35

楼主，旋向........

ufohk · 发表于 2010-7-5 21:28

旋向有错吗

Veyron · 发表于 2010-7-7 15:03

楼主做的是斜齿锥齿轮吧？

249804313 · 发表于 2010-7-7 15:09

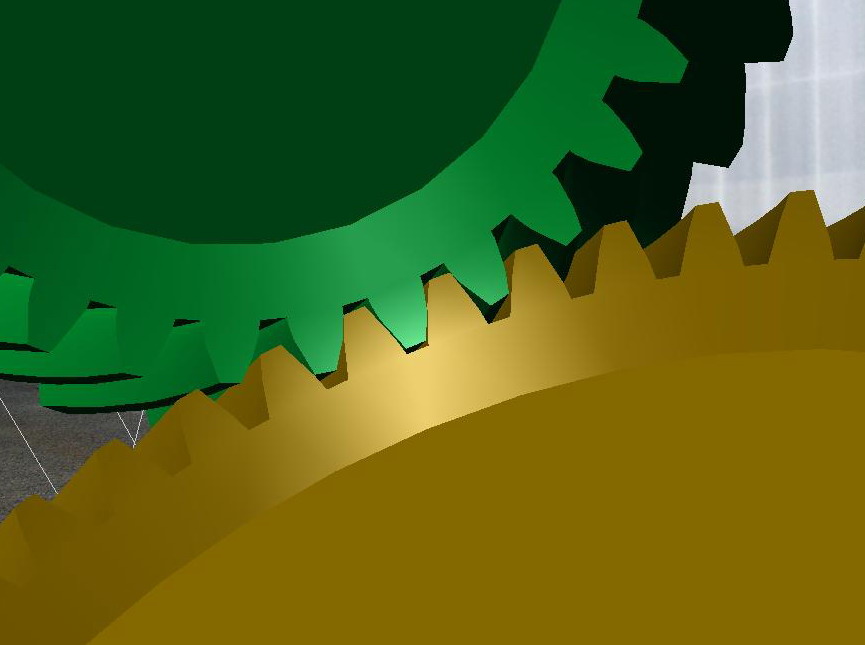

我有个疑问在proe中怎么定义图中的接触啊出来的动画效果能跟上面的一样啊

ufohk · 发表于 2010-7-7 23:14

齿面线展开是圆弧，为什么说是斜锥

553942958 · 发表于 2010-7-8 13:08

楼主你有齿轮这个软件没有啊
有能不能跟我分享一下啊，

hyfjy · 发表于 2010-7-8 20:43

旋向有错吗
ufohk 发表于 2010-7-5 21:28

登录/注册后可看大图

如果小轮是主动轮的话，旋向一般设计成左旋的，使得产生的轴向力指向大端。但也有小轮是反向转的，所以要看实际运用情况，不能说旋向有问题。要注意的是两轮在运行中如果有朝向小瑞的轴向力产生，对整体啮合效果会产生不良影响。
