线切割花键不出图，有点晕

罗文 · 发表于 2010-6-24 21:51

您需要登录才可以下载或查看，没有账号？注册

x

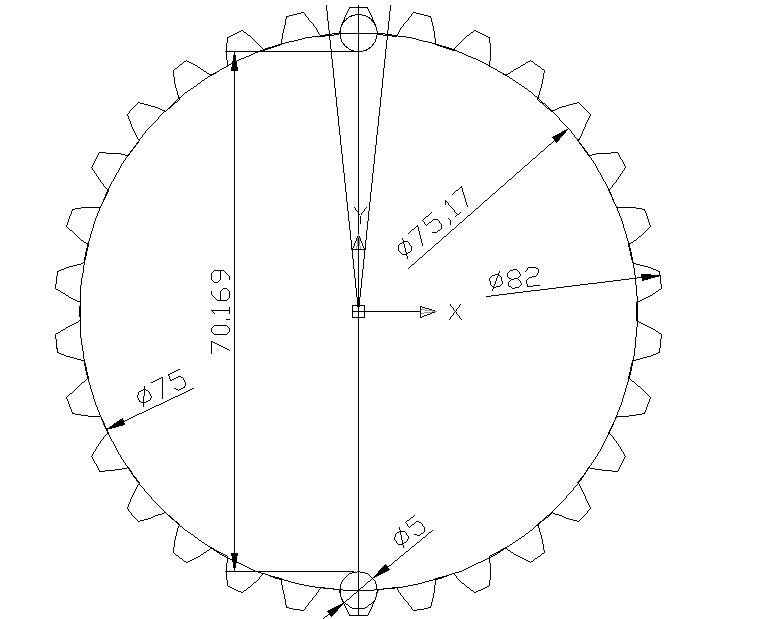

依据法国花键标准E22-141准备线切割个M2.5，20度压力角，变位0.8，齿数30的内花键，在CAD上可以出图，找了几家线切割都说不出图。郁闷，感兴趣的朋友可以帮我验证下，明天到公司我把图形截图出来。

我本农夫 · 发表于 2010-6-25 07:34

线切割一般用caxa的居多，那个CAXA XP不支持花键变位，压力角选项也少得可怜。你可以把cad画的图形转存，让线切割加工的用CAXA打开就成了

48824305 · 发表于 2010-6-25 11:45

怎不用我的程序?比CAXA优.

罗文 · 发表于 2010-7-1 11:54

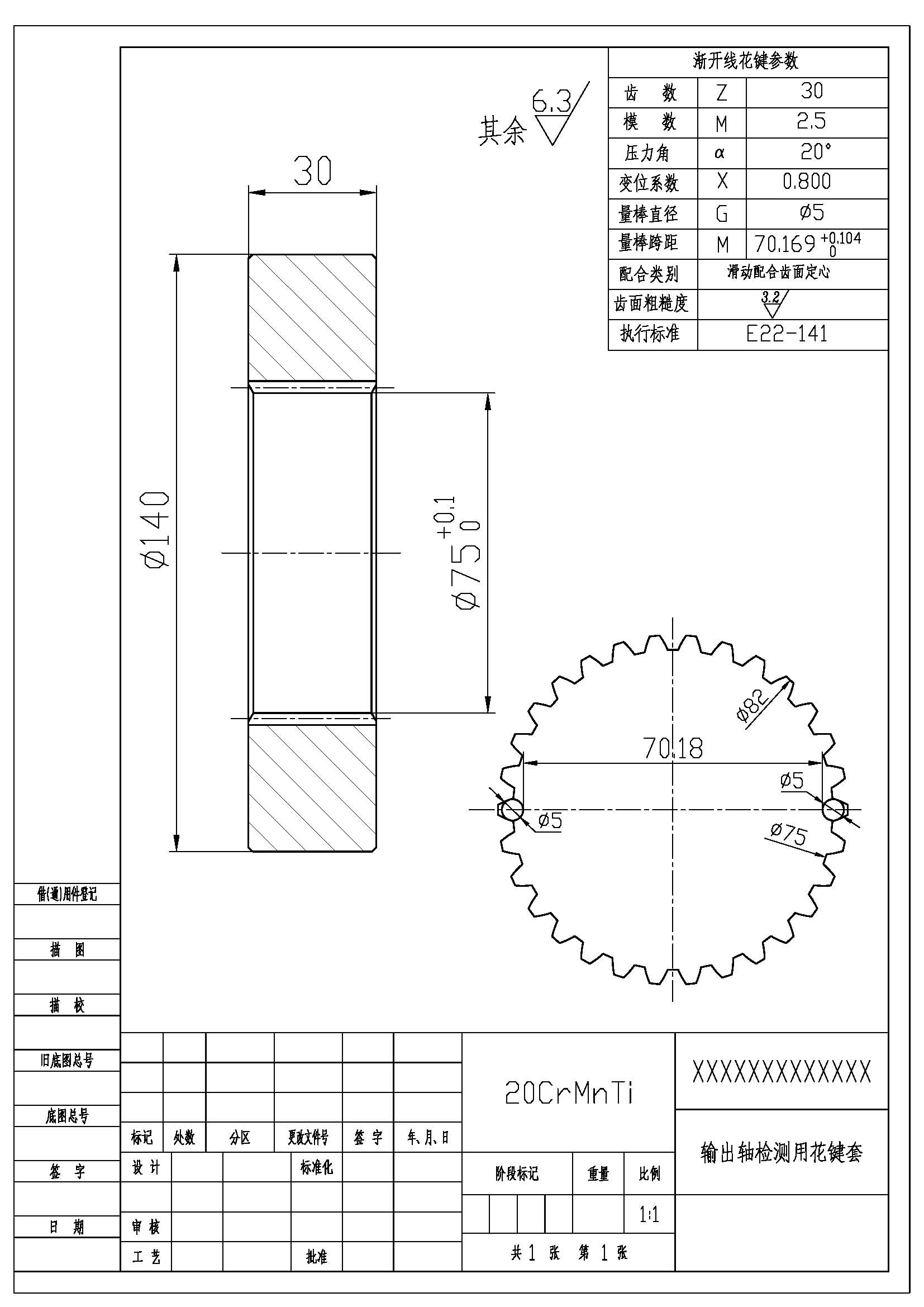

呵呵，搞了几天，终于合格出图了。与产品配测侧隙刚好。

罗文 · 发表于 2010-7-1 12:04

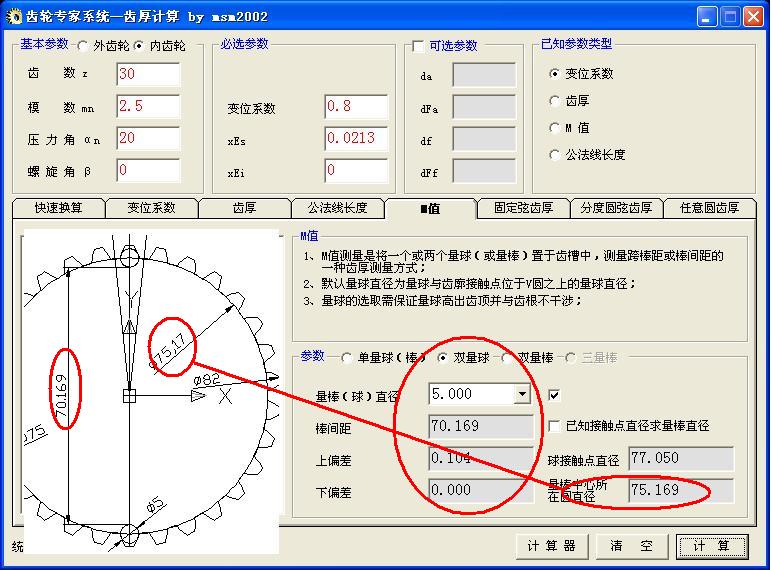

朋友把软件从3.0升级到PW8.0，刚开始是不出图。后来齿顶圆半径和齿根圆半径对换可以了。
具体如下；
M=2.5
a=20
x=0.8
齿顶高系数=0.8
齿顶圆半径=41
齿根圆半径=37.5。
经测算一致。

bjfzwirecut · 发表于 2010-12-23 11:24

不错不错！

shengwen874514 · 发表于 2010-12-23 14:40

我经常线割花键，有机会探讨一下

shengwen874514 · 发表于 2010-12-23 14:42

我一般都不用其他画图软件，都用机床自带的画图软件

niuershiye · 发表于 2010-12-23 16:04

本帖最后由 niuershiye 于 2010-12-23 16:12 编辑

作了一下，还符合：
