各位老大这个同步带齿轮怎么设计啊？？？？？？

553942958 · 发表于 2010-6-19 08:40

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位老大这个同步带齿轮怎么设计啊？？？？？？

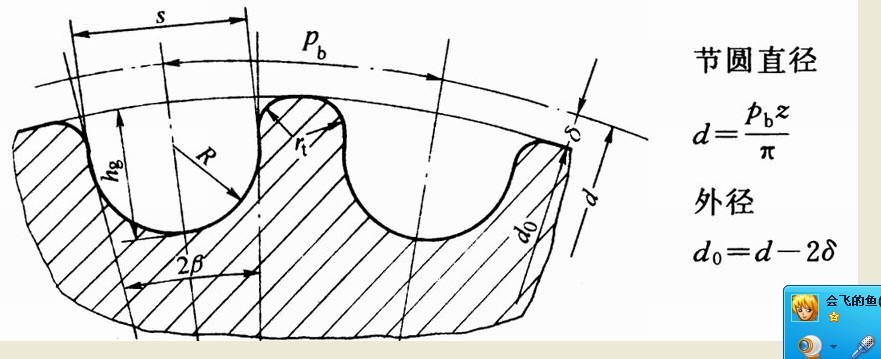

槽型 5M 节距 5 齿槽深 2.16 齿槽圆弧半径 1.56 齿顶圆角半径0.48~0.52 齿槽宽3.25 两倍节顶距 1.144 齿型角14°
我根据，弧齿带轮计算得出，齿数是 28 模数是， 5M 节圆直径是44.56 顶圆直径是，43.42 根据以上的尺寸做不出来啊
那位老大帮我一下好吗。

lw0116 · 发表于 2010-6-20 09:16

老兄！5M的同步带怎会是节距5呢？

lance · 发表于 2011-7-27 15:06

楼主所说的参数，我看都是正确的，只是不知道为什么做不出来，你是指制造，还是软件绘制呀？不明白

553942958 · 发表于 2011-8-25 11:27

是软件绘制呀

553942958 · 发表于 2011-8-25 11:27

是软件绘制呀

yechen891227 · 发表于 2012-6-21 15:34

你能绘的出来才怪，你的小R都没有和齿底半径啥的都没有。

yechen891227 · 发表于 2012-7-6 11:06

他这个是HTD5M的同步带轮。
