齿轮倒角有什么方法

liangling · 发表于 2010-6-18 16:14

您需要登录才可以下载或查看，没有账号？注册

x

齿轮倒角有什么方法

Eaton · 发表于 2010-6-18 16:45

有很都方法，你要说出来你需要倒什么样的倒角！！！！！！

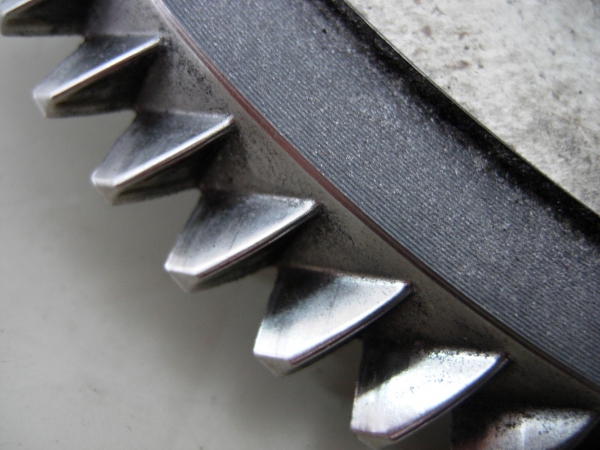

有齿端倒&结合齿（圆角，尖角）

小文静子 · 发表于 2010-6-18 18:02

都有专用的设备了！如磨棱机、倒角机、挤棱机等等，根据零件结构和要求来选择

zhaofei · 发表于 2010-6-20 21:14

看你齿轮批量是多少？

王工 · 发表于 2010-6-20 23:54

磨棱机、倒角机、挤棱机等等

huhenghbh · 发表于 2010-6-21 14:32

回复王工的帖子

请教挤棱机是什么原理呀！谢谢！

王工 · 发表于 2010-6-21 20:28

本帖最后由王工于 2010-6-21 20:49 编辑

挤棱机是挤刀与工件作无间隙啮合，刀对齿轮棱角作反复蹂挤掉尖角，

vbyu1987 · 发表于 2010-6-22 08:47

回复王工的帖子

感谢王工，但是没有看懂。。。

王工 · 发表于 2010-6-22 13:30

本帖最后由王工于 2010-6-22 13:35 编辑

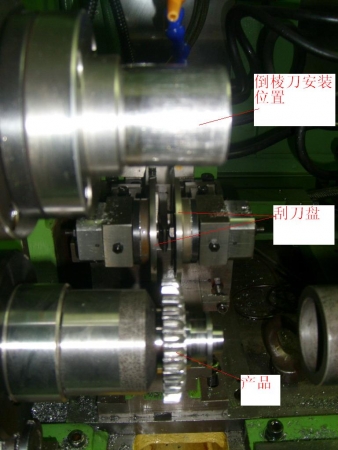

看到挤刀了吗，在挤刀的挤压下，棱角毛刺向外倒，侧有圆盘刀刮挤，一部分刮掉，一部分又回到齿槽里，挤刀再挤压，圆盘刀再刮挤，反复多次，就形成倒角了。不知说明白了吗？

wangjunjtslhc · 发表于 2010-6-22 16:30

回复王工的帖子

谢谢王工的回答,图片再可清楚一点吗?
