最佳弹簧设计Advanced spring design

zengxiaodong · 发表于 2023-9-13 11:13

提示: 该帖被管理员或版主屏蔽

zengxiaodong · 发表于 2023-9-13 13:22

提示: 该帖被管理员或版主屏蔽

zengxiaodong · 发表于 2023-9-13 16:39

油淬火回火弹簧钢丝的线径精度，远比热轧弹簧盘条的高多了。

GBT 1222-2016 弹簧钢.pdf (1.72 MB, 下载次数: 1)

以18毫米线径为例，热轧盘条线径公差±0.25mm，而油淬火回火弹簧钢丝线径公差为±0.09mm

而且，线材表面质量也是差距巨大，油淬火回火钢丝表面剥皮、探伤，表面不得有全脱碳层、部分脱碳层允许深度不得大于1.0%d，且任何情况下不大于0.15mm

而热卷弹簧呢，卷之前加热到奥氏体，很多又要二次重新加热淬火，这些都导致钢丝表面出现一定程度的全脱碳层！采用退火磨光处理的所谓银亮钢丝，虽不允许全脱碳层存在，但是其部分脱碳层深度允差0.1+0.5%d，且不大于0.3mm

由此可见，热卷弹簧的品质是远远低于冷卷弹簧的，尤其是脱碳层、晶粒度这两个指标都是属于弹簧的A类缺陷，也就是最重要的质量指标......

zengxiaodong · 发表于 2023-9-14 07:28

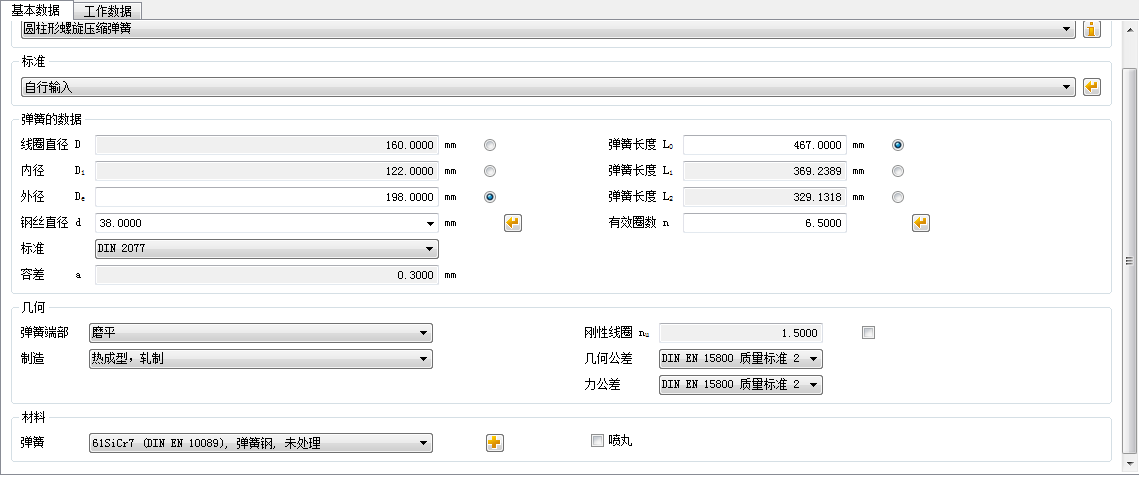

试了一下Kisssoft的弹簧模块，发现不怎么好用


计算结果也很不相同

zengxiaodong · 发表于 2023-9-14 10:16

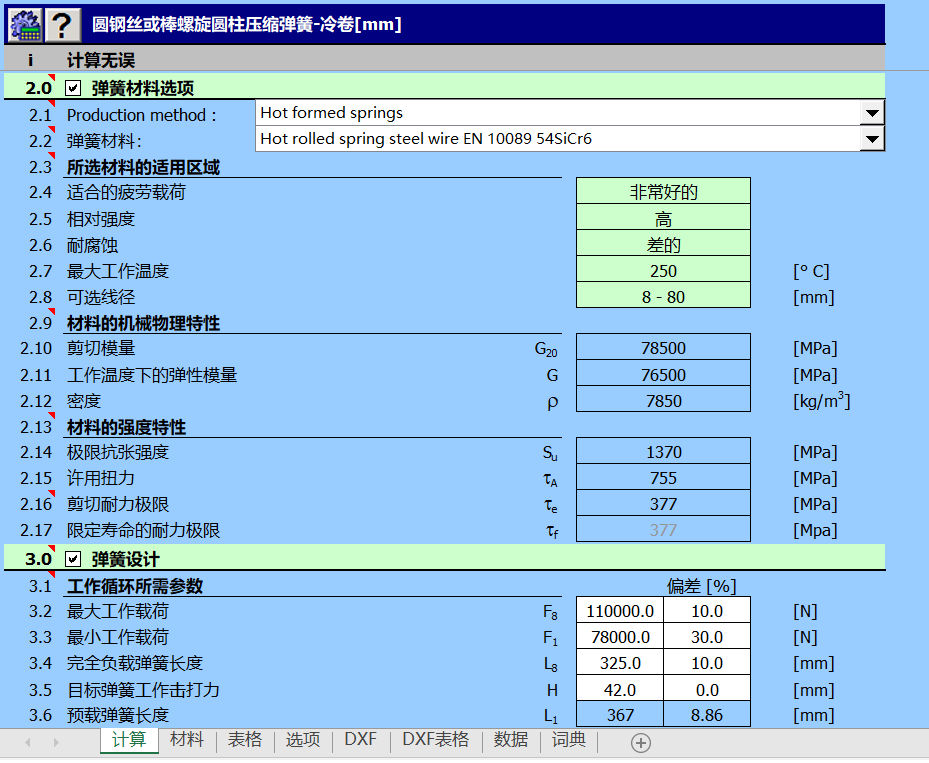

又试了一下Mitcalc的弹簧模块，发现更难使用，线径都没法自行选择。


设计出的线径根本就没有38mm的，而材料应力数值又难以更改


zengxiaodong · 发表于 2023-9-14 22:07

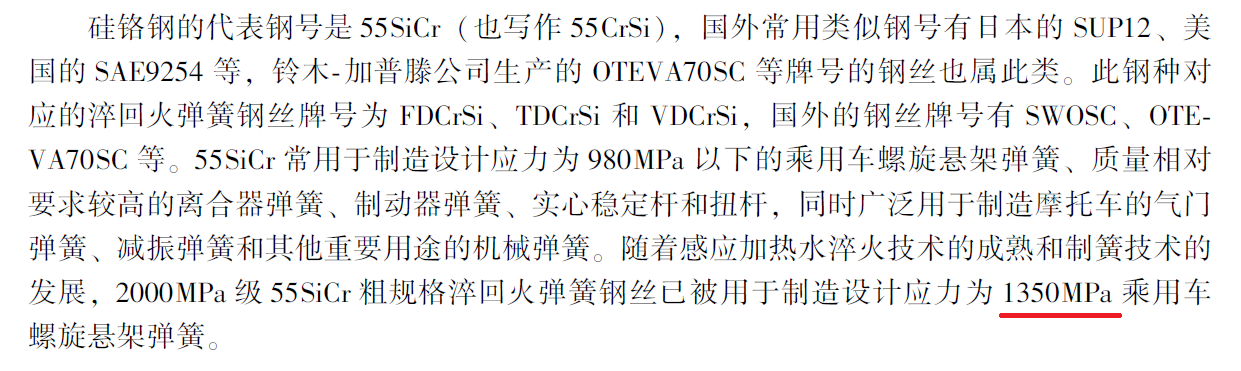

说白了，提高设计应力的主要目的是极大地降低成本！！！

zengxiaodong · 发表于 2023-9-16 21:52

今天去无锡太湖博览中心参观了弹簧展。

果然，很多数控弹簧机（冷卷）的最大钢丝直径已经达到了25~26mm，同时，油淬火回火弹簧钢丝的最大线径也达到了22mm以上，由此可见，以冷代热正在如火如荼地进行......


zengxiaodong · 发表于 2023-9-17 09:37

超细晶粒、形变热处理相关论文

超细晶粒形变热处理钢丝弹簧的应力松弛性能_王伯键.pdf (649.75 KB, 下载次数: 0)

弹簧钢丝感应加热超细晶粒化热处理.pdf (181.77 KB, 下载次数: 0)

汽车零部件用钢发展趋势概述_顾文俊.pdf (1.75 MB, 下载次数: 0)

65Mn钢丝超细晶粒形变热处理工艺及其性能.pdf (738.12 KB, 下载次数: 0)

50CrVA钢丝晶粒超细化处理工艺及组织分析.pdf (1.08 MB, 下载次数: 0)

65钢丝超细晶粒处理及其机械性能.pdf (815.17 KB, 下载次数: 0)

55SiMnVB弹簧钢的高温形变热处理_詹方海.pdf (779.18 KB, 下载次数: 0)

弹簧钢丝性能改善方法探讨_葛志宏.pdf (271.73 KB, 下载次数: 0)

钢丝的力学性能及超细晶粒处理_苏德达.pdf (297.68 KB, 下载次数: 0)

65Mn弹簧钢丝超细晶粒的研究.pdf (411.15 KB, 下载次数: 0)

超细晶粒形变热处理67B及72A钢丝的研究.pdf (508.2 KB, 下载次数: 0)

超细晶粒形变热处理弹簧钢丝.pdf (265.35 KB, 下载次数: 0)

zengxiaodong · 发表于 2023-9-17 10:05

zengxiaodong · 发表于 2023-9-17 15:46

GB∕T 24588-2019 不锈弹簧钢丝.pdf (1.28 MB, 下载次数: 2)

GBT 4357-2022 冷拉碳素弹簧钢丝.pdf (7.63 MB, 下载次数: 3)
