各位大侠，没有孔的外齿轮是怎么上仪器测的呢？

jhwzhj · 发表于 2014-1-13 21:20

您需要登录才可以下载或查看，没有账号？注册

x

各位大侠，没有孔的外齿轮是怎么上仪器测的？用三爪吗？

hyfjy · 发表于 2014-1-13 21:54

做个工艺孔或二端工艺搭子，最后割掉磨平。但反过来，没有孔也没有轴的齿轮好像不好加工或安装吧，如何使用呢？？

jhwzhj · 发表于 2014-1-13 22:08

有台阶的，外圆定位，有没有比三爪好的夹具呢？测量前对正要方便

hyfjy · 发表于 2014-1-14 11:09

中心孔加鸡心夹头比夹外圆好。

jhwzhj · 发表于 2014-1-14 22:56

谢谢，你们测量机自带的三爪有在用吗？好用吗

真的好菜 · 发表于 2014-1-15 13:22

本帖最后由真的好菜于 2014-1-15 13:25 编辑

你所讲的台阶定位
那个台阶是圆的吗？形位公差是多少？
那个台阶是怎样加工出来的在两端有中心孔吗
在齿轮检测仪上做一个类似顶针的工装顶住那2个中心孔
前提是加工时候要以这2个中心孔为工艺基准

jhwzhj · 发表于 2014-1-21 20:22

jhwzhj · 发表于 2014-1-21 20:23

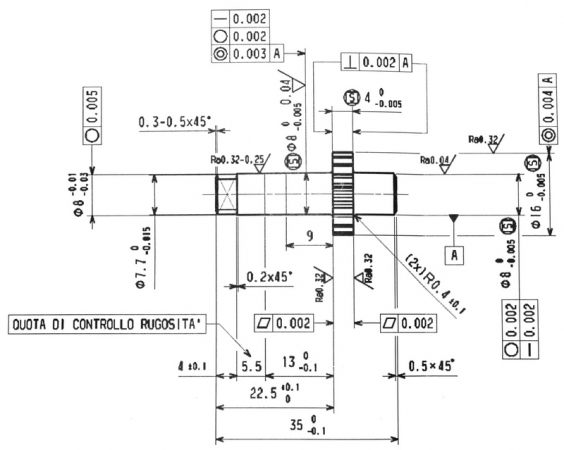

与这个类似

870979012 · 发表于 2014-1-22 12:34

jhwzhj 发表于 2014-1-21 20:23

登录/注册后可看大图

与这个类似

哪里用的精度那么高

jhwzhj · 发表于 2014-1-23 20:33

精度没那么高，样子类似
各位大侠，有什么更好的工装夹具吗？没有中心孔，你们是怎么上仪器测的？
