手表上的非圆齿轮

48824305 · 发表于 2010-8-7 19:05

本帖最后由 48824305 于 2010-8-7 20:21 编辑

先设计好一对.

48824305 · 发表于 2010-8-8 17:07

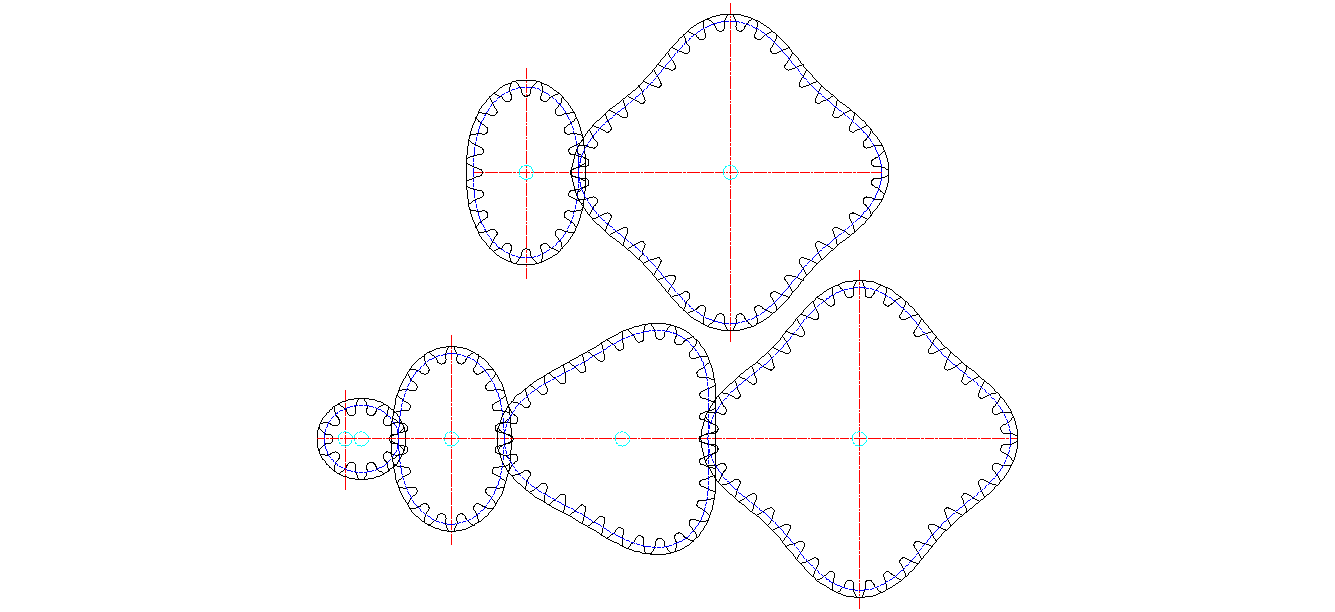

完成1-2-3-4阶设计

jiajia_nj · 发表于 2010-8-9 08:37

很好! 赞一个!

再依此标出如下数据:
1. 中心距, 4阶k系数,2阶k系数.
2. 各轮之间的中心距, 各阶的k系数.
这应该不是秘密,便于比较.

phoenixcoun · 发表于 2010-8-9 09:31

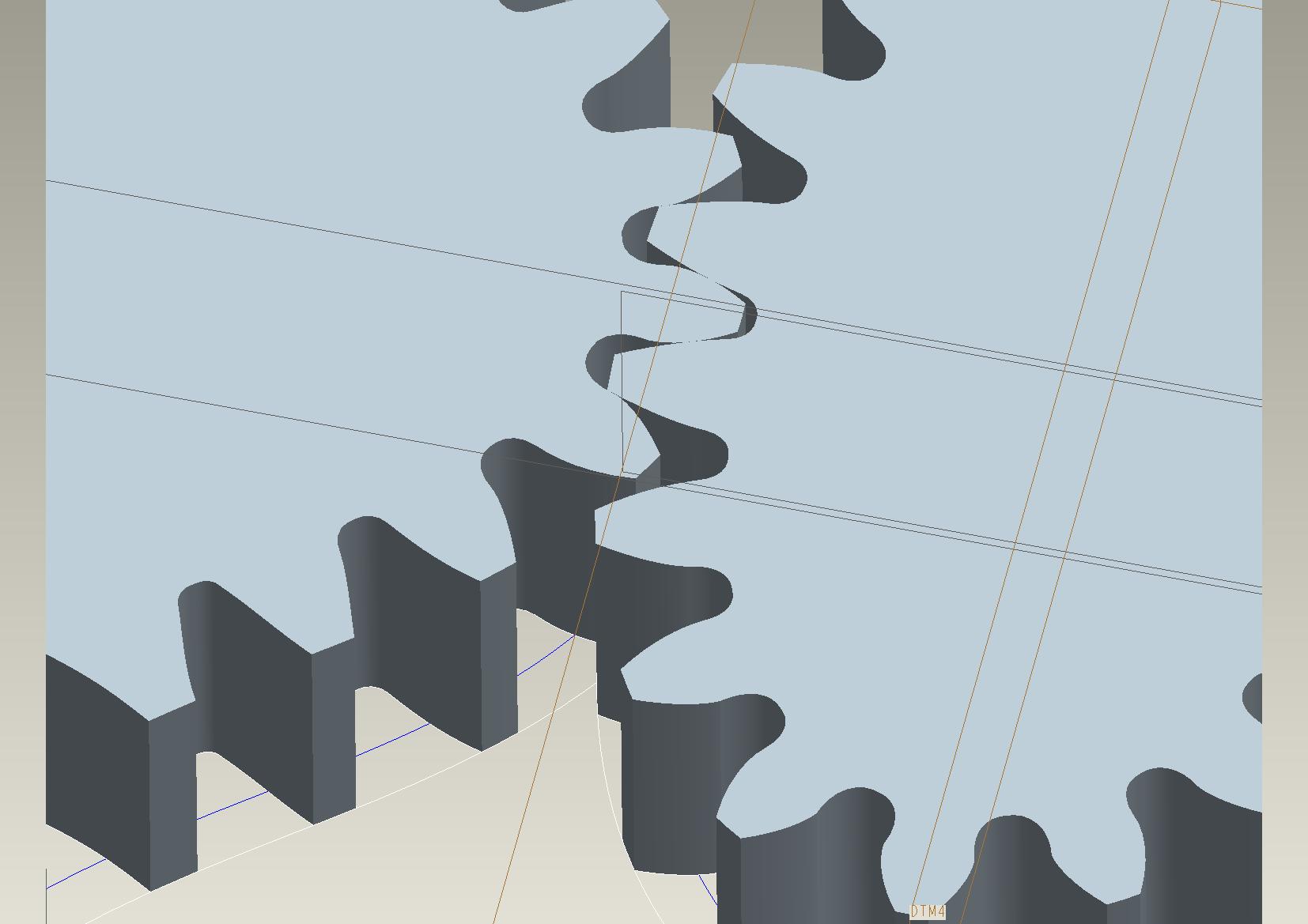

见识了，这小点的东西难道也用滚齿机滚吗
moonsky520 发表于 2010-6-15 21:16

登录/注册后可看大图

我觉得用线切割或插齿机最好实现。

48824305 · 发表于 2010-8-9 10:10

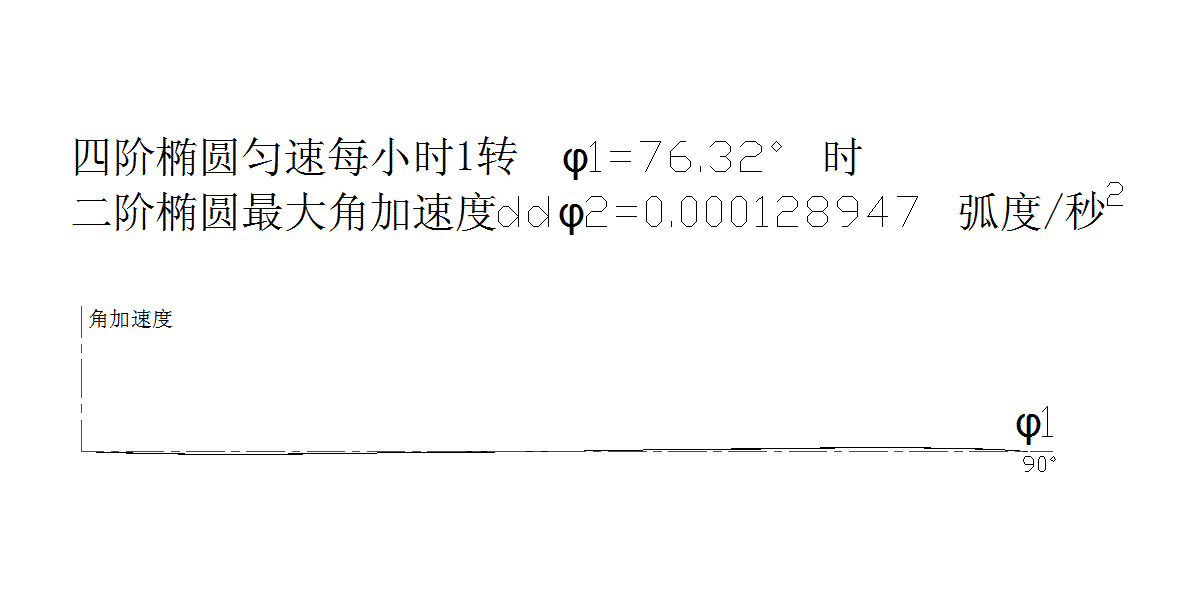

下面求2-4阶角加速度曲线,已推导出公式.

48824305 · 发表于 2010-8-9 16:19

本帖最后由 48824305 于 2010-8-9 16:29 编辑

48824305 · 发表于 2010-8-9 17:24

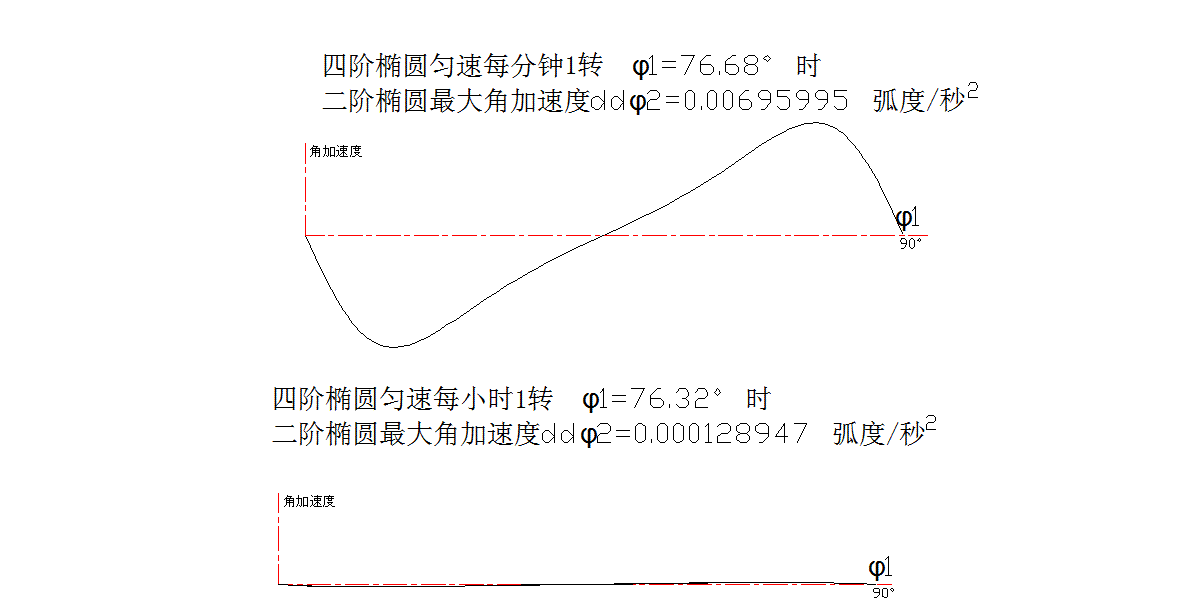

2-4阶时,四阶椭圆显示时间,应该是匀速的.
1-2-3-4阶时,4阶与1阶的传动比曲线 i41可用吴序堂的高阶传动比公式,把2-3阶看着惰轮.

jiajia_nj · 发表于 2010-8-10 08:16

第一题: 2阶的K=? 4阶的k=?, 没这两参数,无法验证.
第二题: 没计算对,后两轮的模数与前两轮的模数不一样,
你再复查一下.要不,你标出,各轮的节曲线周长就知道了.
i41曲线是比较难算的,且"把2-3阶看着惰轮"是不行的.

总的说来,已经好了,细节要完善.

48824305 · 发表于 2010-8-10 09:47

egear_curve.rar (78.32 KB, 下载次数: 11)

我复查过了,没任何问题.

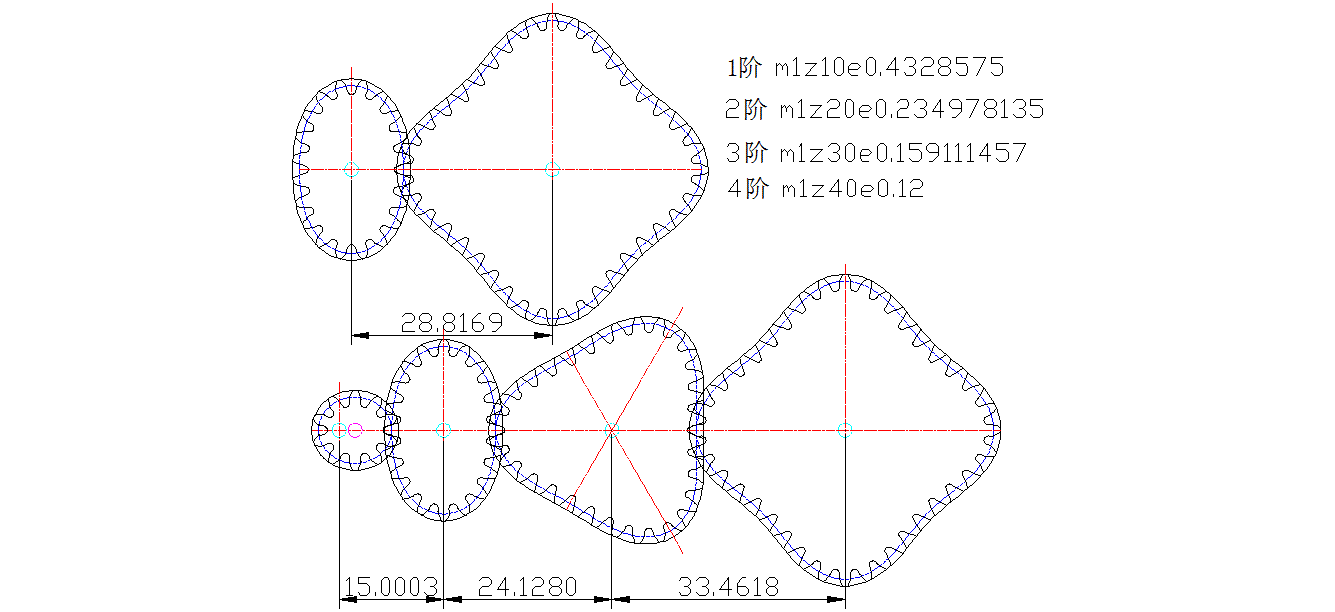

上传AUTOCAD矢量图,供查验.

48824305 · 发表于 2010-8-10 09:54

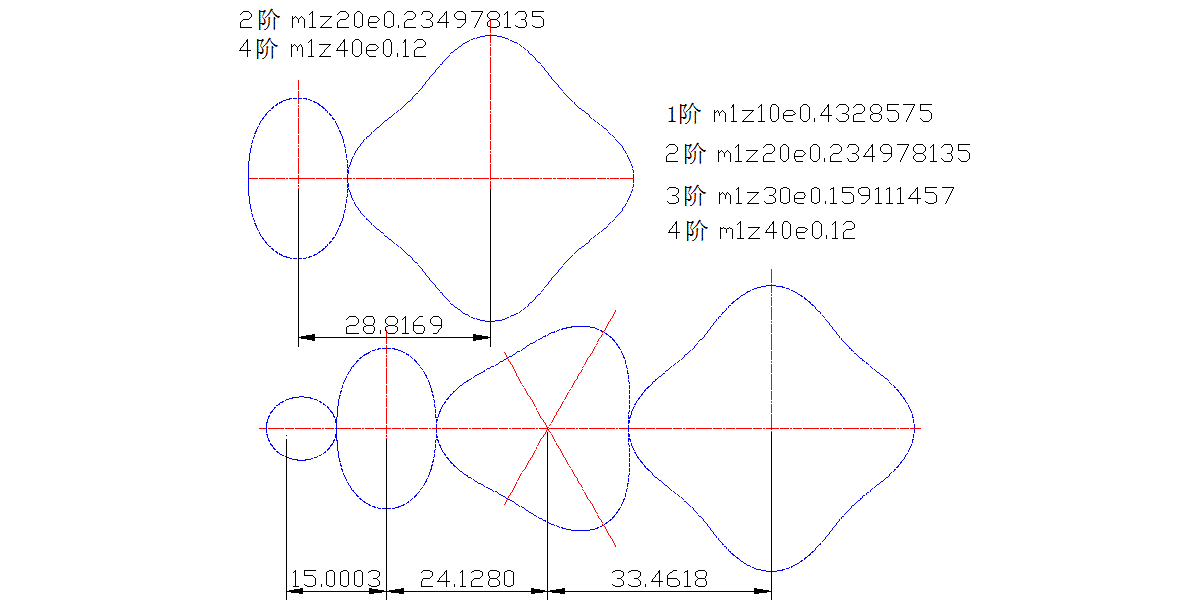

四阶节曲线周长: 125.66357791
三阶节曲线周长: 94.24772067
二阶节曲线周长: 62.83181378
一阶节曲线周长: 31.41590689
