请大家计算一下

发表于 2010-6-11 15:39 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

已知内齿轮 M=3 Z=146 a=20 公法线=152.76 上偏差+0.23 下偏差0 求跨棒距用5的滚棒

回复

发表于 2010-6-11 17:10 | 显示全部楼层

已知内齿轮 M=3 Z=146 a=20 公法线=152.76 上偏差+0.23 下偏差0 求跨棒距用5的滚棒
风月无边发表于 2010-6-11 15:39

登录/注册后可看大图

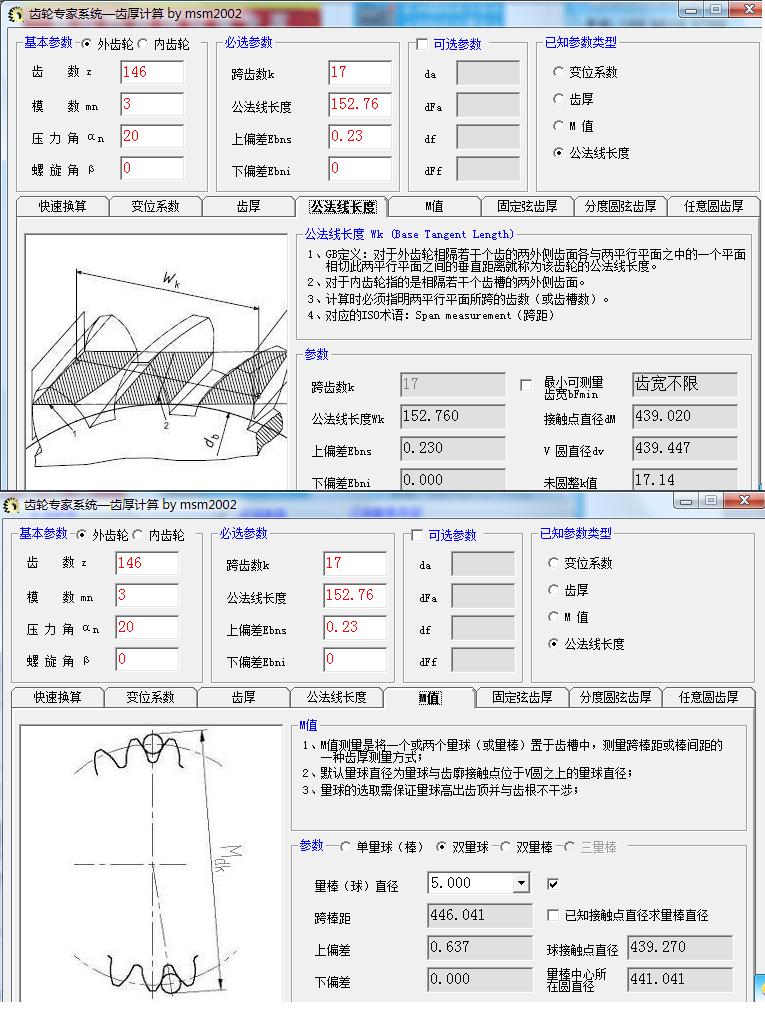

20100611-guiyang .jpg

回复
