菜鸟绘制的ZA、ZN型蜗杆，请大家评价。

xiaotet001 · 发表于 2010-6-7 16:51

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xiaotet001 于 2010-6-7 17:19 编辑

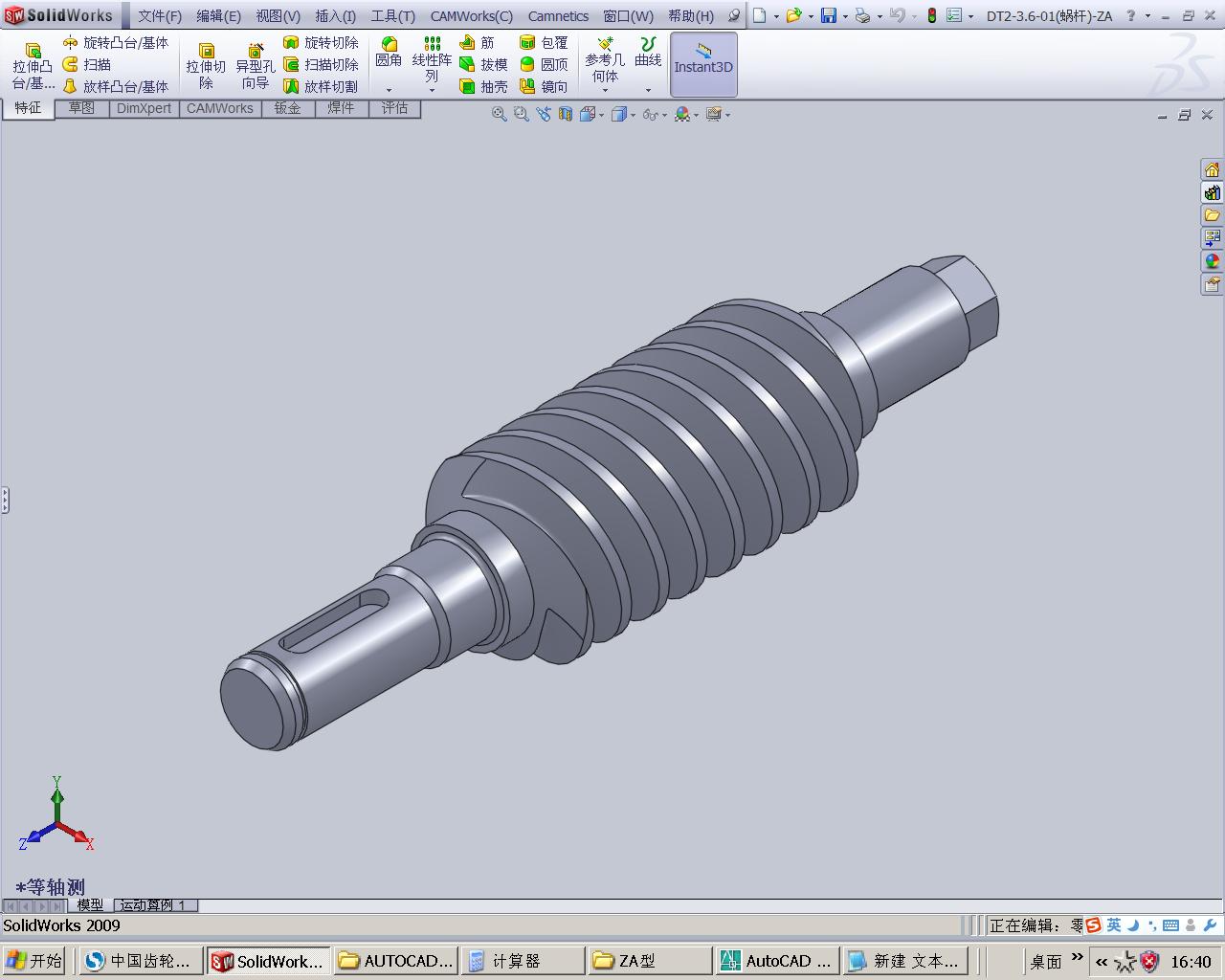

前几天发了个帖子，画了个蜗轮副，有错。现在总算画出来了，个人觉得没有错误了。现在发
出来，请大师们指点哪里还需完善的。

数据：ZA型 M=3 蜗轮齿数=25 蜗轮变位量为1，中心距为58.5 蜗杆头数为3 标准齿形

请大师们看看，也许有错误，限于本人的水平可能没有发现。请大家给予纠正。过几天不忙了，我再做个ZK和ZC的。基本数据和这次的一样。ZI的还没有头绪，请会的分享一下经验。大家共同进步。

xiaotet001 · 发表于 2010-6-7 16:54

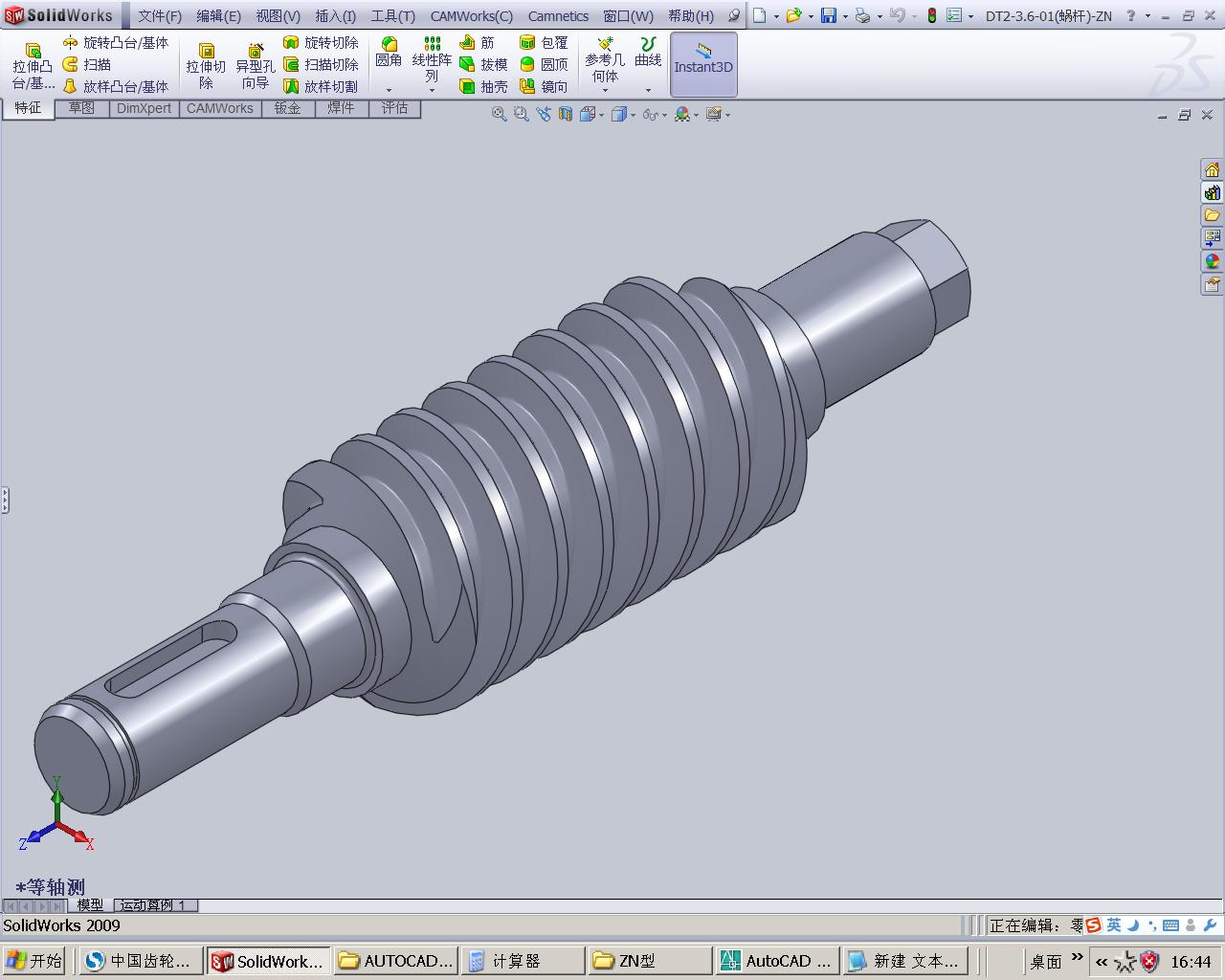

这是ZN的：

xiaotet001 · 发表于 2010-6-7 17:00

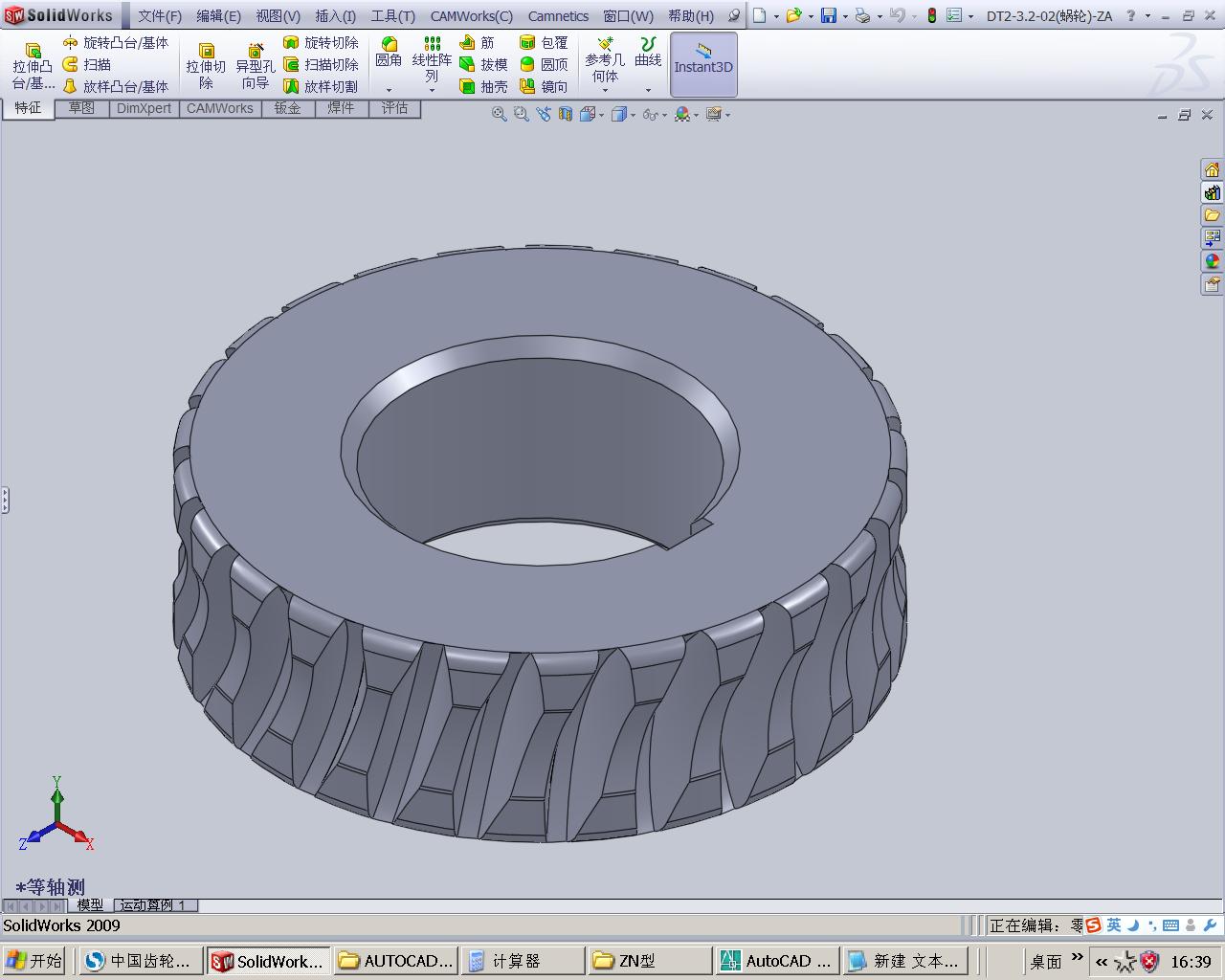

ZA蜗轮分2次传完：
1：

xiaotet001 · 发表于 2010-6-7 17:04

ZA蜗轮共10个包.
2：

xiaotet001 · 发表于 2010-6-7 17:12

ZN蜗轮共8个包
见过别人能分成1.9M的包，我不会啊！！怎么分啊，免得下回传大文件又是N个包.....

vbyu1987 · 发表于 2010-6-8 11:13

感谢你的分享，可惜我不是高手，没法帮你看，请大虾们帮楼主确认

wuhongqiang · 发表于 2010-7-19 10:20

我现在正在学习蜗轮蜗杆的绘制一起学习

JINLIANG · 发表于 2010-7-25 07:37

蜗轮是精确造形吗？蜗杆很好做的蜗轮太复杂

skywolf · 发表于 2010-7-26 10:46

下来看看，谢谢楼主。

fjy651101 · 发表于 2010-8-2 10:43

学习了，只是2008打不开，你是09或10版的吧
