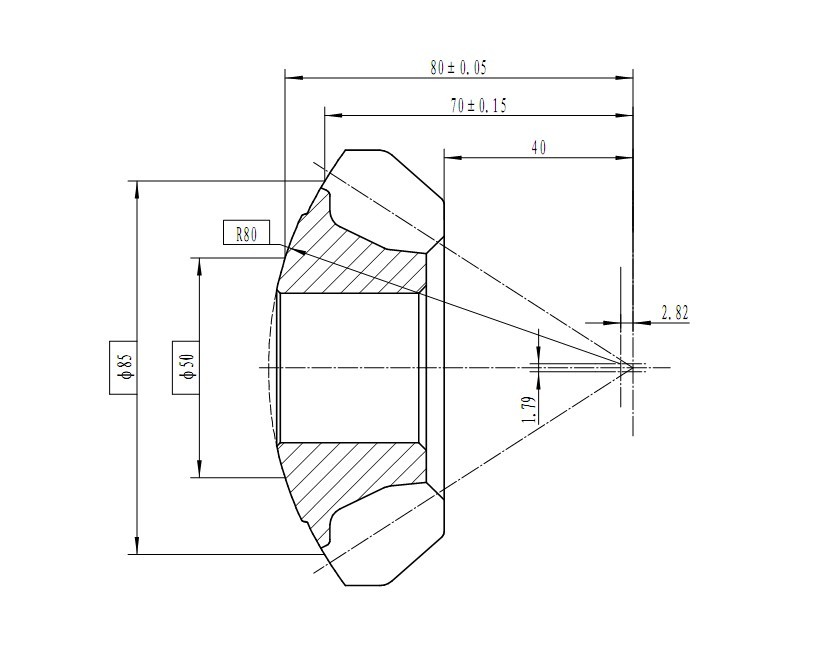

齿轮大师看一下这张图（锥齿轮）

qixinshuai · 发表于 2010-5-31 09:12

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 qixinshuai 于 2010-5-31 09:17 编辑


zhangjun · 发表于 2010-5-31 10:11

是球面定位吧

qixinshuai · 发表于 2010-5-31 10:28

是球面定位！请问大师，哪个尺寸是安装距？安装距怎样控制？

lygh618717 · 发表于 2010-5-31 10:33

图纸有问题，球面半径就是安装距

borland · 发表于 2010-5-31 11:43

楼上说的对，这个图纸看起来不专业

qixinshuai · 发表于 2010-5-31 11:47

请问大师尺寸2.82是什么意思？

郝好YOU · 发表于 2010-6-3 19:20

应该是40这个尺寸吧

ljy0903 · 发表于 2010-6-3 19:48

球面半径就是安装距！！

苦丁茶110 · 发表于 2010-6-9 11:28

图纸是有问题,不过以上说的都不太对,按图纸标注的话,安装距应该是70这个尺寸.

苦丁茶110 · 发表于 2010-6-9 11:29
