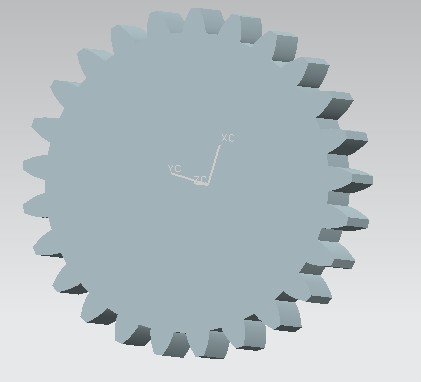

渐开线齿轮——处女作

chenst

圆柱齿轮计算渐开线座标程序

软件作者：费家怡

计算日期: 2010-05-25
时间:20:51:27

输入数据如下:

法向模数: 5
(端面模数): 5

齿数: 25

法向压力角: 20
(端面压力角): 20

分度圆螺旋角: 0 圆柱直齿轮

本次计算用于外齿轮

齿轮齿宽度: 25

径向变位系数: .15

计算参数输出

端面分度圆直径: 125

端面基圆直径: 117.461577598239

齿轮齿顶圆(大径)直径: 136.5

齿轮齿根圆(小径)直径: 114

端面分度圆弧齿厚: 8.39993698537378

端面齿顶圆(大径)弦齿厚: 3.36119732507092

端面基圆弧齿厚对应圆心角(度): 9.40841158268669

端面基圆弧齿厚对应圆心角之半(度): 4.70420579134334

测量尺寸:

公法线跨齿数: 4

公法线公称值: 53.9260227538126
