滚轴齿夹具的几点疑问？

yccando06

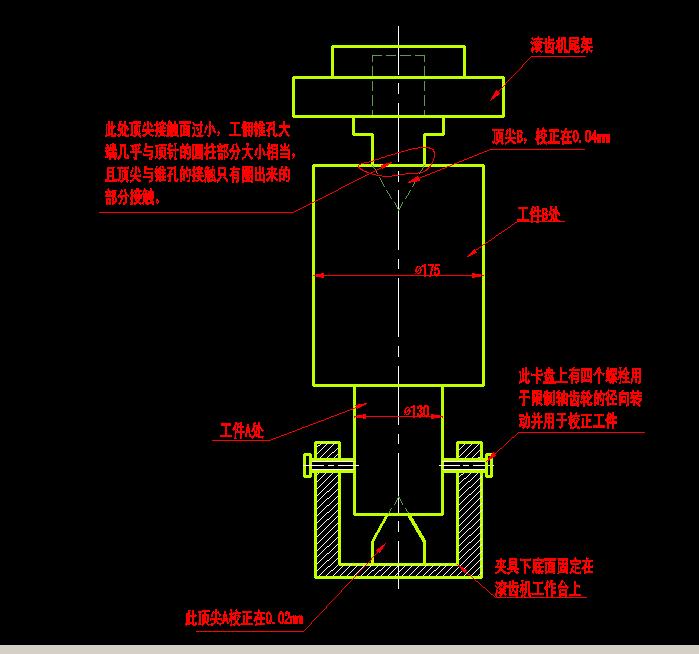

轴齿轮长400mm,在把卡盘装好在工作台的上，
1.并校正顶尖A的锥面跳动为0.02mm，校正顶尖B的锥面跳动为0.04mm,
2.在用两顶尖对正两顶尖孔，并用卡盘的四个紧定螺栓，夹紧并校正工件的外圆A处跳动为0.03mm,但是当把表在打到工件的B处外圆时，外圆跳动为0.12mm

具体造成的原因：1.是否是顶针B沉入工件锥孔时，接触面过小引起？
                             2.是否是上、下顶针的跳动过大引起？


期待能人解答，解除小弟的疑惑...

liuyujun

还要看工件的中心孔，机床顶尖以及装夹。

zhouxxnc

工件在偏摆仪上B处跳动几多
螺栓校正方法是否可靠啊？？？
尾架顶尖受力打偏摆，和受力状态是否一致？？？

qiuzhishihui

与机床B处顶尖配合的锥面是否正确？

wzjshark

上下顶尖不同轴，检测一端顶尖跳动时，需要将表架吸在对面的顶尖上，然后转动带表架的顶尖检测；不知楼主是怎么检测的。

yccando06

wzjshark 发表于 2013-11-14 14:04


登录/注册后可看大图

上下顶尖不同轴，检测一端顶尖跳动时，需要将表架吸在对面的顶尖上，然后转动带表架的顶尖检测；不知楼主是 ...

表架吸在l固定顶针A的拖盘上.来打顶尖B的跳动

yccando06

qiuzhishihui 发表于 2013-11-14 11:34


登录/注册后可看大图

与机床B处顶尖配合的锥面是否正确？

顶尖B的配合孔是圆柱孔

马文辉

先要考证齿坯加工的工艺是否保证了Ф175与两顶尖的同轴度，最后再找工装的原因，要不然你苦笑不得的。

马文辉

更正一下：要不然你会哭笑不得的。因为齿轮加工普遍对齿轮齿顶圆的重视度不够，在齿轮的最终验收也不会检验齿顶圆，所以，在加工中会简化工艺追求工艺的快捷，有可能就不会保证这项要求。

qiuzhishihui

yccando06 发表于 2013-11-14 18:21


登录/注册后可看大图

顶尖B的配合孔是圆柱孔

这个配合孔有问题 因为这时 顶尖与齿坯端面的一条线配合，这样是很难保证两端的同轴度的。还有楼下也给你提供的很好的建议，你可以自己看看。问题解决了，也到论坛说声，这样也方便他人学习。
