[SolidWorks] GearTrax建SW模型的误差分析

[复制链接]
发表于 2010-5-20 21:28 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 freefreemen 于 2010-5-20 21:50 编辑

用GearTrax的缺省参数在SW中创建模型。
导出模型,分析误差。

评分

1

查看全部评分

发表于 2010-5-21 10:24 | 显示全部楼层
楼主介绍一下你是怎么做的对比?
有点看不懂啊
 楼主| 发表于 2010-5-21 18:29 | 显示全部楼层
本帖最后由 freefreemen 于 2010-5-21 18:32 编辑

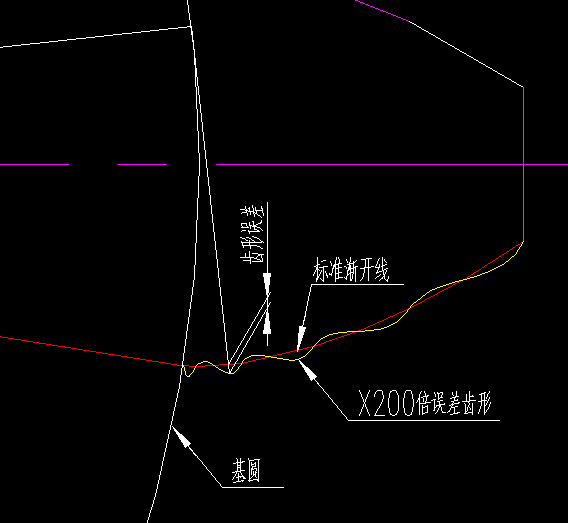

分析数据的说明,用的是中级精度,spline齿形:)
发表于 2010-5-22 12:09 | 显示全部楼层
看不懂呢。。。。。。
本来对这个就一知半解了
发表于 2010-8-10 11:33 | 显示全部楼层
高人啊~~~~
发表于 2010-8-13 22:55 | 显示全部楼层
版主怎么做的,分享下!
发表于 2011-9-1 10:36 | 显示全部楼层
看明白了!
但是有点疑问:楼主用的渐开线是怎么绘制的那?其精度如何?是不是渐开线使用的是多段直线拟合?
GearTrax绘制的可以采用样条曲线,也可以采用圆弧替代,但是一般情况下,对于小模数齿轮,三段圆弧替代的精度是足够的!
