急求高手选取变位系数

駡设计 · 发表于 2010-5-17 18:42

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

一对内啮合渐开线直齿传动，其中齿圈的齿数37，小齿轮的齿数是9，

齿圈：z=37，m=3.75, 小齿轮z=9.m=3.75 ，他们啮合的中心距不做要求，啮合角也不做要求，他们的传动要求不太个高，小齿轮的圆周力的要求不太大，但是对小齿轮的齿根强度和啮合度要尽量的好，请问下怎么选变位系数，选什么变位系数，谢谢，跪谢！！！

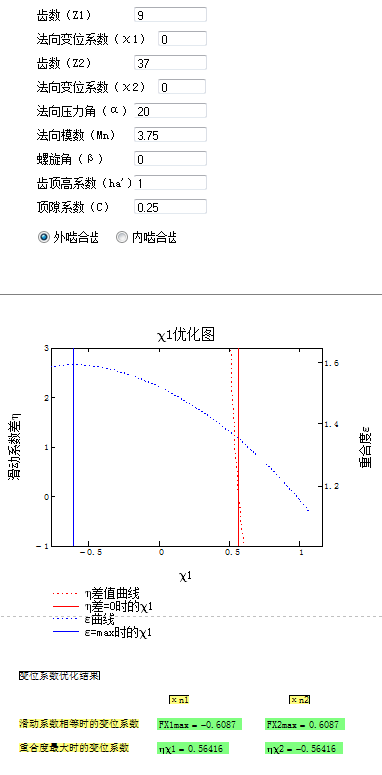

freefreemen · 发表于 2010-5-18 18:38

等强度的还没做好:)

freefreemen · 发表于 2010-5-18 21:40

原来是内齿的,没看清楚

hyfjy · 发表于 2010-5-27 20:17

内齿轮啮合设计的变位系数选择是一个较难的问题，一般计算公式中只是在给定中心距后计算出变位系数之和，然后让自己选择小轮的变位系数，但如何选择则没有外齿轮的那种种经验公式或图表。我在网上也留贴求助，没有回应呢，本人有一个想法，如果是对小齿轮的齿根强度有较高的要求，也就是说对抗弯强度要求高的话，能否在设计时先假设是外啮合，求出小轮的最大变位系数，再用这种啮合角代入内啮合公式，计算在小轮以这种变位系数计算时内齿轮该用什么变位系数，只是个人的想法，不一定合理，如果有高论也请在此发表。谢谢哦。

hyfjy · 发表于 2010-5-27 20:21

其实有一点，从定性的角度讲，小轮比内齿轮更弱一点，也就是工作强度相对更大一点，抗弯性能更弱一点，所以定下小轮的变位系数是关键。但在内啮合计算中目前尚未见到计算相对滑移率的引入，所以说介绍内啮合选取变位系数的好办法是一个新的有意义的课题。

freefreemen · 发表于 2010-5-27 21:23

内啮合，大小齿方向相同，不可能为0的吧:)
