滚刀的加工表面(已解决)

vbyu1987 · 发表于 2010-5-12 14:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 vbyu1987 于 2011-5-31 11:39 编辑

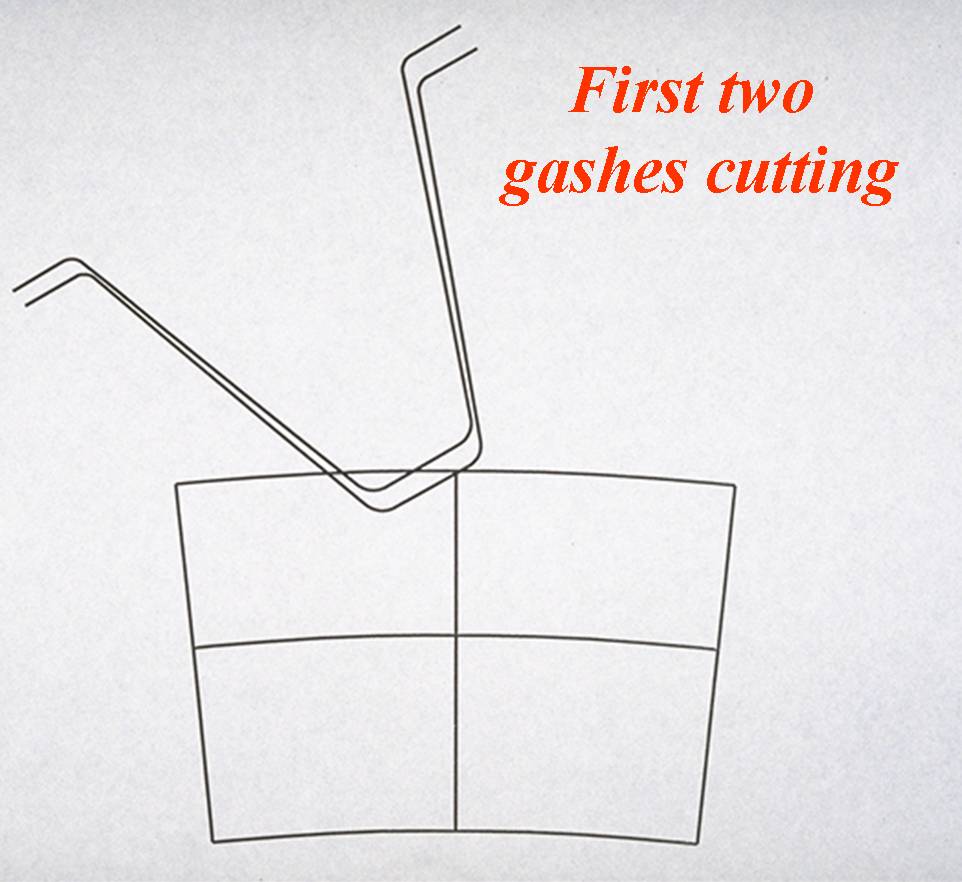

如上图所示滚刀加工齿轮,请问如何标注工件的已加工表面,待加工表面和加工表面
谢谢

xjb500611 · 发表于 2010-5-12 15:55

本帖最后由 xjb500611 于 2010-5-12 15:56 编辑

有意思，楼主要成切削原理专家了。

我能回答，但需要画图才能解释清楚。简单说，滚刀三条刃口的前刀面接触到工件的地方，你图上二次滚刀轨迹之间在工件上的区域，是加工表面；滚刀三条切削刃的后角对着的已经加工过的三个面，是已加工表面；沿着已加工表面，顺着主运动方向，过了滚刀的基面，上面的三个面是待加工表面。

vbyu1987 · 发表于 2010-5-12 20:57

回复 2# xjb500611

基本了解了你的意思，如果有时间的话做个图给我看看，看我的理解是否和你的一样，感觉要把立体的图弄出来才能很好的解释，感谢你，你是专家，哈哈

hesheya · 发表于 2010-5-13 13:20

这恐怕要固定在加工时的某一时刻

xjb500611 · 发表于 2010-5-16 11:12

本帖最后由 xjb500611 于 2010-5-16 11:28 编辑

回复 3# vbyu1987

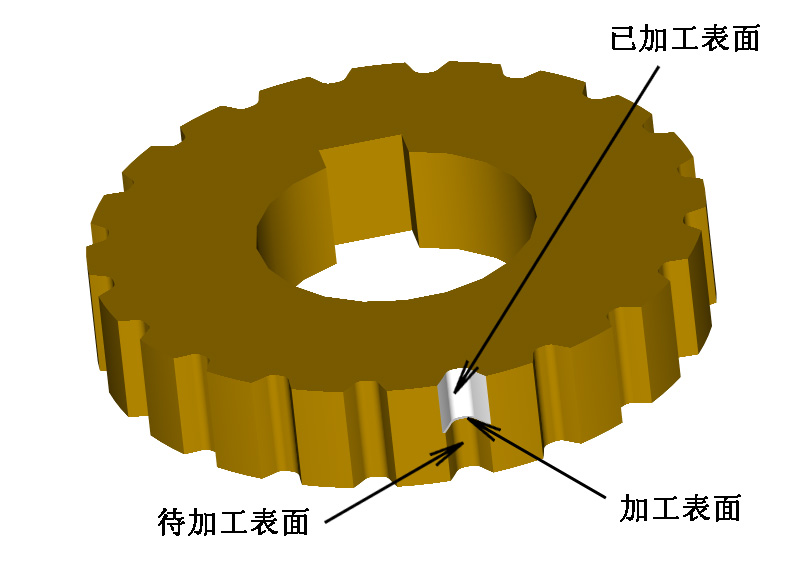

图画表示一个正在滚切的齿轮，滚刀已经移走，左右相邻齿的滚切情况未画。滚刀是从上往下进行滚切的。

白色的表面是滚刀刚刚滚切过的“已加工表面”；棕色的表面是滚刀下一步要滚切的“待加工表面”；白色和棕色交接的白色平面就是移走的滚刀正在滚切的“加工表面”。

vbyu1987 · 发表于 2010-5-17 09:10

回复 5# xjb500611

感谢,赞同你的观点

duxingzhe · 发表于 2010-7-15 17:57

同意2楼的说法
