从事刀具设计工作者请进

303959411 · 发表于 2010-5-11 22:11

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

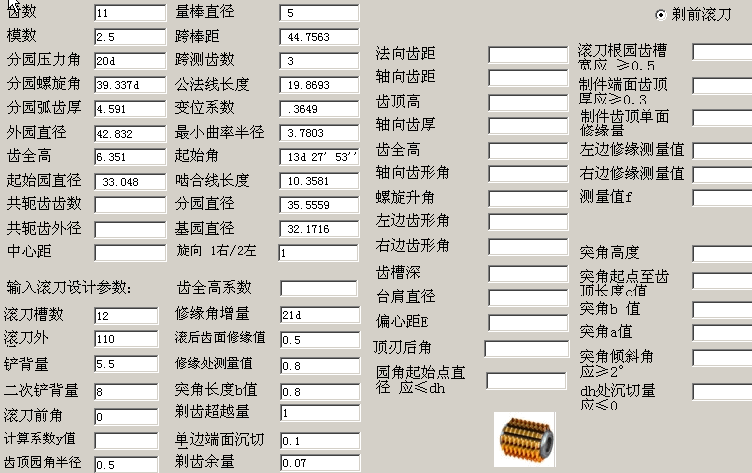

大家好，我想知道图中二次铲背量是什么意思，为什么要二次铲背？还有计算系数y值，修缘角增量，修缘处测量值，以及剃齿刀超越量的意思，谢谢

xjb500611 · 发表于 2010-5-11 22:47

本帖最后由 xjb500611 于 2010-5-11 22:59 编辑

为了保证滚刀铲磨时，砂轮能自由退出，滚刀应进行二次铲背。滚刀铲背有两种形式，I型和2型，不知你的软件采用何种形式。

另外，我不是从事刀具设计的，不好意思也进来了！

303959411 · 发表于 2010-5-12 21:59

这个我也不清楚是1型还是2型的，我是新手，还请大家帮忙解答

xjb500611 · 发表于 2010-5-12 23:49

本帖最后由 xjb500611 于 2010-5-13 00:16 编辑

根据你的软件上，二次铲背量比铲背量大，好象是I型的。铲齿量K应当根据铲齿车床的突轮规格选取，然后根据铲齿量验算齿侧后角，一般后角应大于3°。

有资料表明，I型的铲背量，其K1=（1.3~1.5）×K；
式中，K，铲背量；K1，二次铲背量。

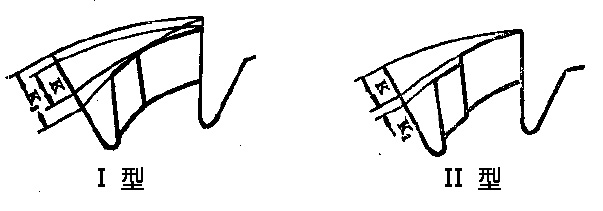

图滚刀铲背量示意

303959411 · 发表于 2010-5-13 13:43

还有计算系数y值，修缘角增量，修缘处测量值，以及剃齿刀超越量是什么意思？谢谢

303959411 · 发表于 2010-5-16 13:18

这个问题是不是太简单了，都没人愿意回答

纪永君 · 发表于 2010-5-16 20:07

你的软件是个集大成的软件，即使是计算剃前滚刀，也不需要将齿轮的参数给车间或者铲磨工，他们不可能需要知道这些参数来铲磨刀具的。
有了铲背量，就已经有了顶刃后角。顶刃后角也无法测量，刀具的制造精度中也没有这一项的检测的。
齿全高系数是甚么东西呢？是否只要知道了相应的齿顶高，齿全高，修缘高度等等具体数值就可以了，不知道先生如何测量齿全高系数呢？
其实我倒是建议应该将这种刀具的具体尺寸，角度直接标注在相应的齿形上，检测者可以在万能工具显微镜上按照图纸直接测量滚刀的齿形就好
你说呢？
简单的问题复杂化，可能不利于具体的生产的。
我认为，我们的工艺图纸，只要能够以最简单的最便捷的最准确的方法指导生产和测量，就是最好的工艺或图纸或软件。
难道不是吗？

谢勇 · 发表于 2010-5-16 20:51

我怎么下载不起

per-shaving · 发表于 2010-5-17 17:32

这个软件似乎不怎么好！

303959411 · 发表于 2010-5-17 22:28

何以见得这个软件不尽人意？
