正前角滚刀为何排屑性能好

vbyu1987

回复 10# xjb500611


    请问两侧切削刃的前角又是怎么定义的呢？ 谢谢

xjb500611

回复 11# vbyu1987

侧切削刃上的前角，就是前刀面通过侧切削刃和基面的夹角。由于滚刀的主前角为γ，基面和主切削刃成90度方向的夹角；侧前角γa，基面和侧切削刃成90度方向的夹角；他们俩是不一样的。

建议vbyu1987看一看“刀具的基本术语”一文，地址：http://www.cngear.cn/jishu/1/jishu61.html

haerbinhao

讲解的非常好，谢了。

vbyu1987

回复 10# xjb500611


    等待下回分解，还有一个问题，我把车刀的角度都分解到滚刀上，发现似乎滚刀的刃倾角必定等于0度，请问对否

xjb500611

回复 14# vbyu1987


先回答你一个问题：滚刀上有三个切削刃，主切削刃上的刃倾角一般为零；两个侧切削刃则要看滚刀的主切削刃前角情况，当主切削刃前角为零时，侧切削刃的刃倾角也为零，当主切削刃前角为正时，侧切削刃的刃倾角也为正。

不好意思，关于两个侧切削刃的正负前角问题，等我画好图才能回答你。

ljdqe

好帖

顶一个

留着记号

xjb500611

关于直槽容屑槽的滚刀，有可能出现侧切削刃一正一负前角的问题，需要从螺旋槽容屑槽滚刀说起。

滚刀在进行切削加工时，其切削主运动的方向是沿着刀齿的螺旋线方向的。如果将滚刀相邻的刀齿的前刀面连起来，就是一个阿基米德螺旋面，但对于一个一个滚刀刀齿的前刀面来说，可以看成近似于一个平面，而且该前刀面垂直于节圆上的螺旋线。也就是说，滚刀容屑槽的螺旋角近似垂直于滚刀分度圆的螺纹升角。（见图1）

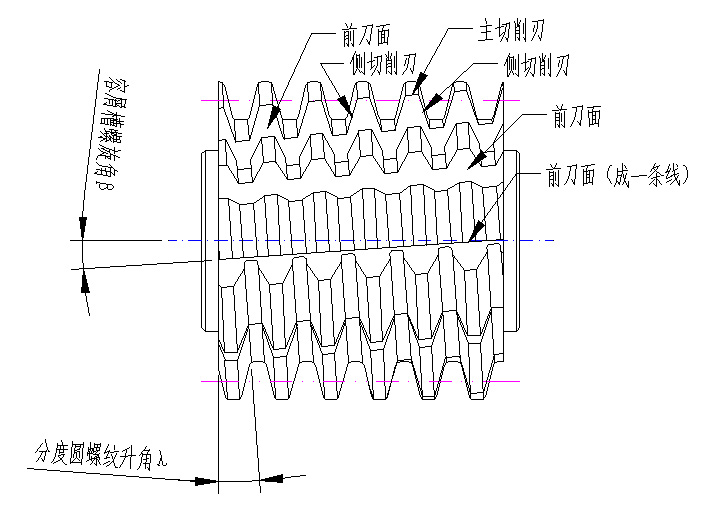

图1  螺旋槽容屑槽的滚刀

从上面的分析中可以看出，螺旋槽容屑槽滚刀的前刀面是垂直于切削平面的，其主切削刃应当在基面上；从滚刀刀齿的剖面图（图2）中可以看出两侧切削刃上的前角是一致的（理论上）。

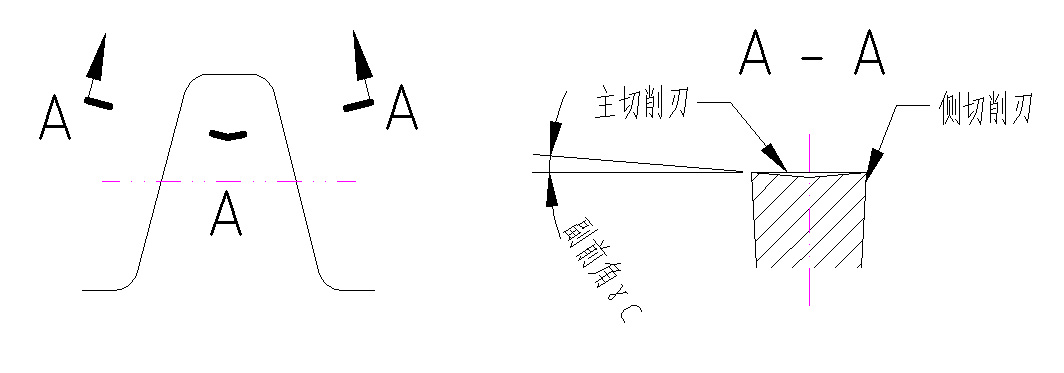

图2  螺旋槽容屑槽滚刀侧切削刃上的前角

对于直槽容屑槽的滚刀而言，由于滚刀的前刀面和滚刀节圆上的螺旋线有一个夹角，滚刀刀齿的剖面图（图3）上主切削刃就是一条倾斜线。此时，侧切削刃上的副（侧）前角就会不一样，一大一小；在主切削刃前角为零的情况下，就是一正一负的副（侧）前角。



图3  直槽容屑槽滚刀侧切削刃上的前角

shujie918

感谢xjb500611，路过受教了，向您学习！

vbyu1987

回复 17# xjb500611


    谢谢你的讲解。是否可以同安装角度一起考虑，感觉更加容易理解

xjb500611

回复 19# vbyu1987


我认为，不管滚刀的安装角如何，齿轮滚切时的主运动总是沿着滚刀的螺纹升角方向的，也就是说，前角是不会改变的。
