特殊行星轮传动系的在KISSsys建模和分析

michaelzhang · 发表于 2013-10-24 12:49

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

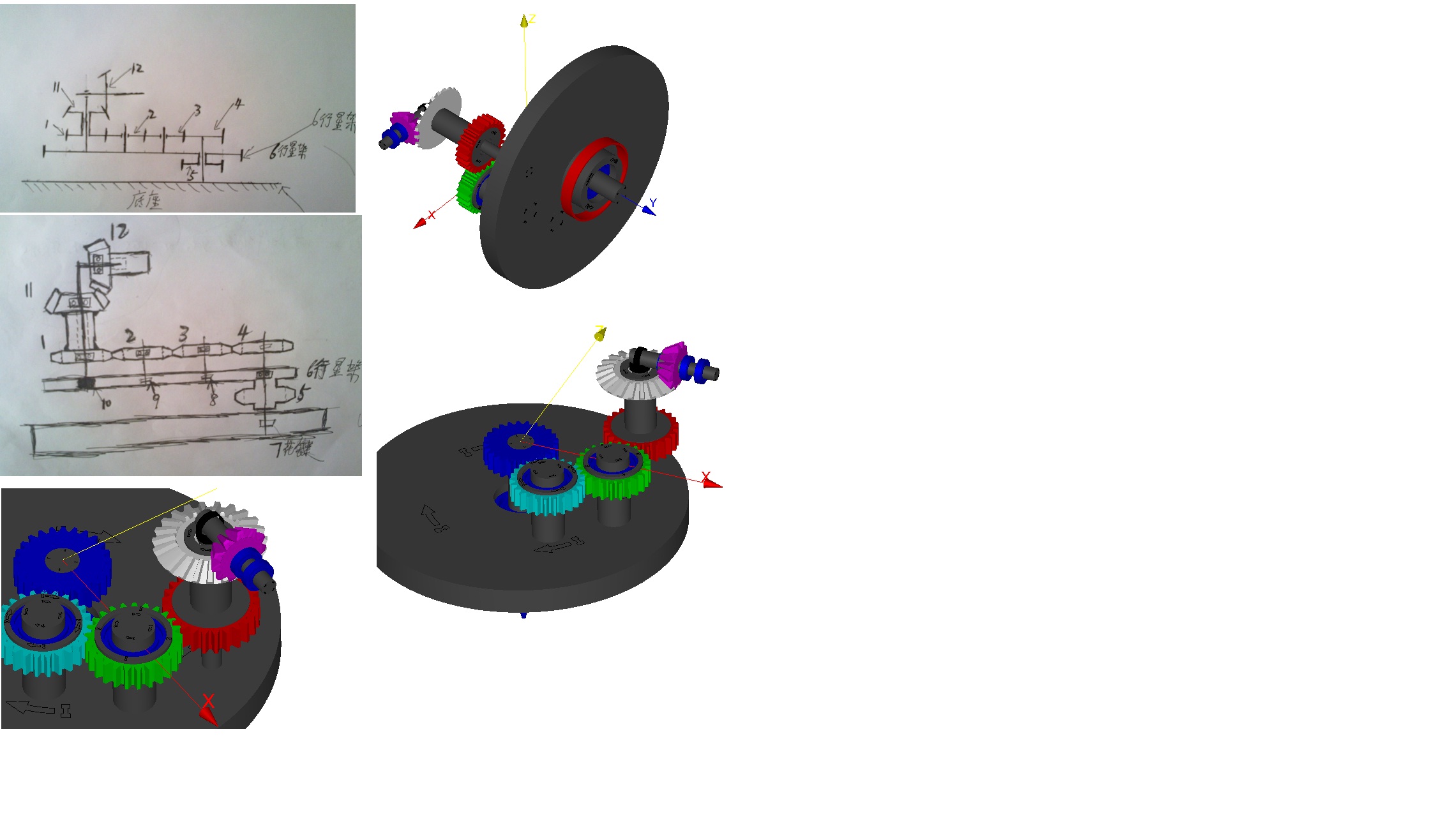

之前是谁发布的这个传动系，这个图是4号齿轮为固定太阳轮 1、2、3为行星轮 6号行星架带动5号齿轮转动是平行轴齿轮结构但不是固定平行轴齿轮传动。
楼主的图有点意思 1、2、3、11、12号齿轮上的小方块是什么，花键还是轴承，要是轴承，还有点意思！呵呵我是新手别介意
等高齿锥齿轮是从顶隙角度出发或者是轮齿的收缩形式定义的，变齿厚齿轮我没有搞过，但是手册中提到的似乎和等高齿不是一回事！如果你相啮合的齿轮齿数均相等的话，你行星架的转速是输入转速的1/2，不考虑功率的传递效率的话，扭矩约放大一倍。我试过伞齿轮的情况下在没有输入的转速与行星架的转速相等扭力放大2到3倍如果加上伞齿轮扭力好像没有放大这是为什么呢 12号伞齿轮现在有一个自转速与公转速如果不计算12号伞齿轮的公转因素那么12号齿轮输入多少力 5号齿轮就应该输出2——3倍的力对吗？
楼主的草图应该是WW双联行星外啮合的2Z-X的正号机构的变型，关于扭矩放大问题希望考虑下能量守恒原则。能量守恒的问题我考虑过了在这个图中我准寻的是省力杠杆中的：省力费距离原则图中的齿轮规格都一样大小齿数模数都一样

本人用KISSsys做了一个模型，但是希望有人能够帮我找一下这是一个什么传动系，是否有照片帮助！用在什么地方的，我非常想查一下该传动系的工作状态和运行轨迹，方便分析！希望大家能踊跃帮我解决谜团！谢谢！

michaelzhang · 发表于 2013-11-5 21:59

有谁见过这种模型谢谢

michaelzhang · 发表于 2013-11-12 15:09

各位帮我看看，版主呢？

michaelzhang · 发表于 2013-11-18 18:37

怎么没人关心啊？？

abcmfh · 发表于 2013-11-21 09:57

"我试过伞齿轮的情况下在没有输入的转速与行星架的转速相等扭力放大2到3倍"
此句何解？

michaelzhang · 发表于 2013-11-21 10:19

这个帖子是你发的吗原始的我找不到了只是很好奇

michaelzhang · 发表于 2013-11-21 10:19

这个传动系用在哪的啊？谢谢！我很关心

齿轮齿轮 · 发表于 2013-11-21 15:07

帮顶，持续关注

huangjun_1s · 发表于 2013-11-26 16:13

我也顶一下

zhangjun0525007 · 发表于 2019-12-31 19:44

这个传动系用在哪的啊？谢谢！我很关心
