如何车削这个蜗杆！

xiaotet001 · 发表于 2010-4-27 22:17

您需要登录才可以下载或查看，没有账号？注册

x

如何车削这个蜗杆！

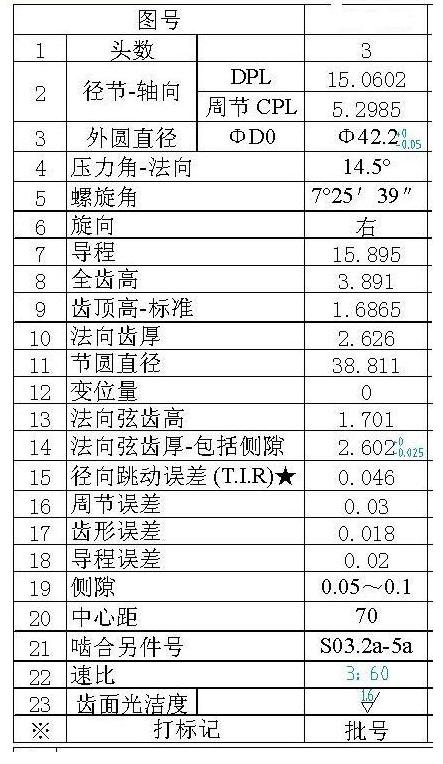

能详细写下过程吗？随便举一种床子就行。普通床子参数如下：

chenmiaooo · 发表于 2010-4-28 08:28

其实和车螺纹的道理是差不多的，弄清楚各参数的意思再参照车螺纹的方法就可以加工出来了

xiaotet001 · 发表于 2010-4-28 08:39

回复 2# chenmiaooo

哦。你这么说我有点明白了。
但是要是渐开线的蜗杆该怎么做啊，他的走刀还是螺旋线吗？

徐雪峰SD · 发表于 2010-4-28 23:49

两个侧面要分别用刀加工，刀具的前刀面切与该蜗杆的基圆柱

徐雪峰SD · 发表于 2010-4-28 23:49

两个侧面要分别用刀加工，刀具的前刀面切与该蜗杆的基圆柱

jxrhundan · 发表于 2010-4-29 15:45

兄弟阿基米德圆柱蜗杆轴向齿形就是个梯形梯形腰线与梯形竖直中线的夹角就等于压力角这样说不知道兄弟你会不会安装刀具了再详细我就说不上来了然后工件转速与刀具进给速度的关系根据蜗杆的导程角确定
希望兄弟你能明白哈

xiaotet001 · 发表于 2010-4-30 10:00

回复 6# jxrhundan

谢谢你的解答。
我还有个疑问，是所有的蜗杆都是走螺旋线吗？渐开线的蜗杆怎么换算成螺距啊？

徐雪峰SD · 发表于 2010-5-3 09:37

是的，圆柱蜗杆的模数*3.14159就可以了

徐雪峰SD · 发表于 2010-5-3 09:38

少说了一句，如果是多头的蜗杆，在乘以蜗杆头数，那样计算出来的是导程

老四 · 发表于 2010-5-3 13:07

用英制车螺纹的方法分头用小托把
