球渐开线起始点直径

vbyu1987 · 发表于 2010-4-26 17:10

您需要登录才可以下载或查看，没有账号？注册

x

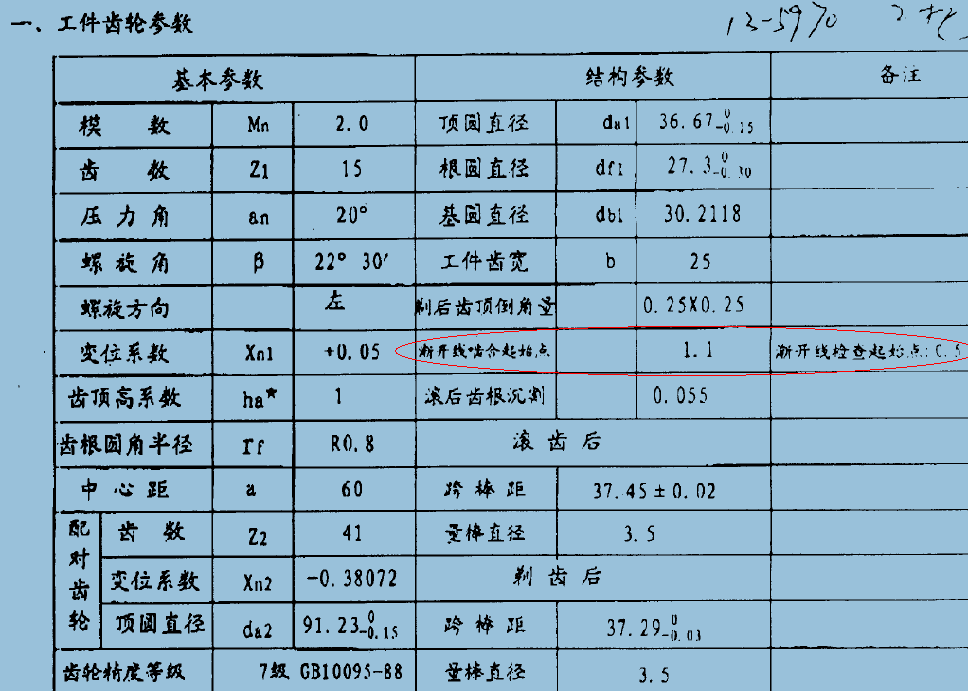

如图所示，渐开线啮合起始点的数值 1.1 是什么意思，
渐开线检查起始点 0.5 是什么意思？
如何用图中的尺寸求出渐开线起始点的直径。

fawcgzmg · 发表于 2010-4-26 22:01

本帖最后由 fawcgzmg 于 2010-4-27 06:12 编辑

1.有滚刀图纸吗？仅根据齿轮的参数是没有办法求渐开线起始点的。

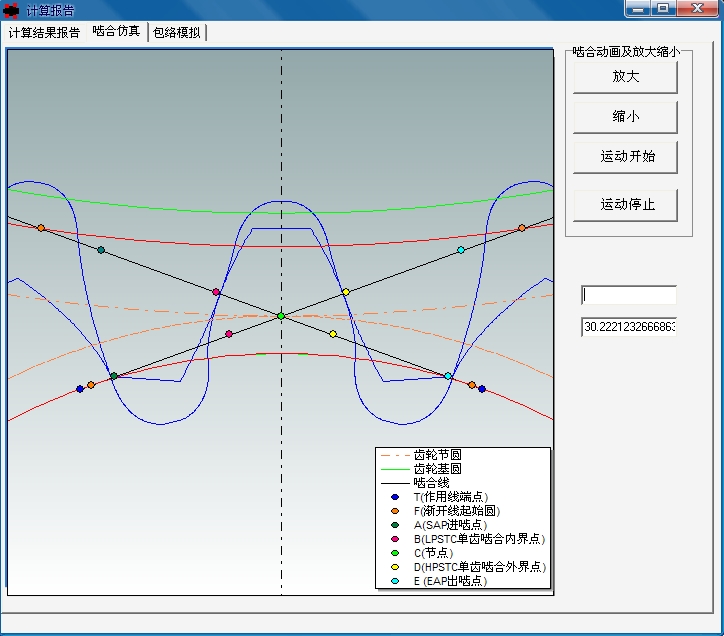

2.渐开线起始点的数值1.1应该是曲率半径,即有效啮合起始圆直径应该等于(1.1^2+（30.2118/2）^2)开方。即：图中AC点的距离为1.1

per-shaving · 发表于 2010-4-27 02:49

渐开线啮合起始点曲率半径 ρ=1.1
渐开线检查起始点曲率半径 ρ1=0.5
而这值疑有误！

vbyu1987 · 发表于 2010-4-27 08:36

回复 2# fawcgzmg

我就是按照你的算法算得，感觉有点问题

lauzigy · 发表于 2010-4-27 12:36

大致配凑下了，1.1是小齿轮啮合起始点的展长，0.5是检测时的起测点展长。
不过这对齿轮总的来说设计很危险。要是加工不注意，很可能小齿轮的根部过渡曲线干涩。为安全起见，可是考虑适当缩小点大齿轮的外圆。要是大齿轮用专用刀具滚齿的话，那还是可以的。

小文静子 · 发表于 2010-4-28 13:36

1.1，0.5是指的曲率半径，转换成直径分别是φ30.291802，φ30.228352。通过计算渐开线啮合起始点曲率半径 ρ=1.1，渐开线检查起始点曲率半径 ρ1=0.5应该没错的！

zxd · 发表于 2010-5-1 20:49

2楼的软件非常棒，能给一个吗？zhangxindi@dfl.com.cn

风月无边 · 发表于 2010-5-7 15:17

2楼的软件很好，能给一个给我吗？gsj604@yahoo.com.cn
