如何根据产品测量结果修磨刀具（有产品检测图）！

poxiangzi · 发表于 2010-4-23 15:47

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

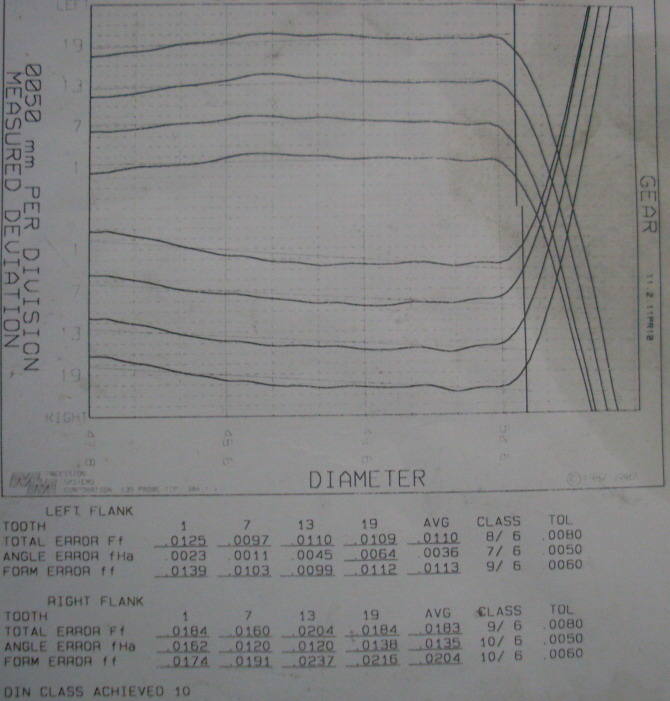

一个直齿圆柱齿轮剃齿产品的检测结果见附件，靠近产品齿顶的一段渐开线很平直，靠近产品齿根的一段向内凹陷，请问如何修磨剃齿刀。

造成这种结果的刀具是不是剃齿刀齿顶齿厚偏大？

杨大侠 · 发表于 2010-4-24 00:30

楼主看一下渐开线的起始圆位置。

poxiangzi · 发表于 2010-4-24 07:59

楼主看一下渐开线的起始圆位置。
杨大侠发表于 2010-4-24 00:30

登录/注册后可看大图

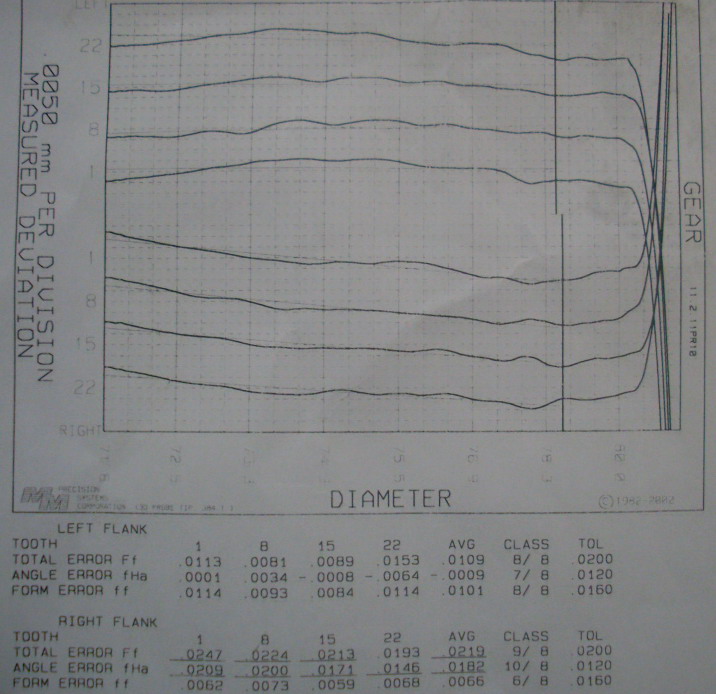

和起始圆位置有关吗？我的图贴错了，起始圆位置是71.8，贴图见附件，这个才是剃齿刀剃的。

dllszbh · 发表于 2010-4-24 10:05

建议：　明显剃齿刀压力角度偏正，先测量一下剃齿刀的齿形，如果是正０.００５或者０.００８，修成压力角负０.０８，然后带点中凹就可以了，

xibeilong · 发表于 2010-4-25 23:32

采用剃齿刀修形可以解决，这个就要看你们修磨刀具的设备和技术情况了。具体的通过计算刀具和工件的展长位置，来决定刀具齿顶修多少长，修多少角度合适。

poxiangzi · 发表于 2010-4-26 10:18

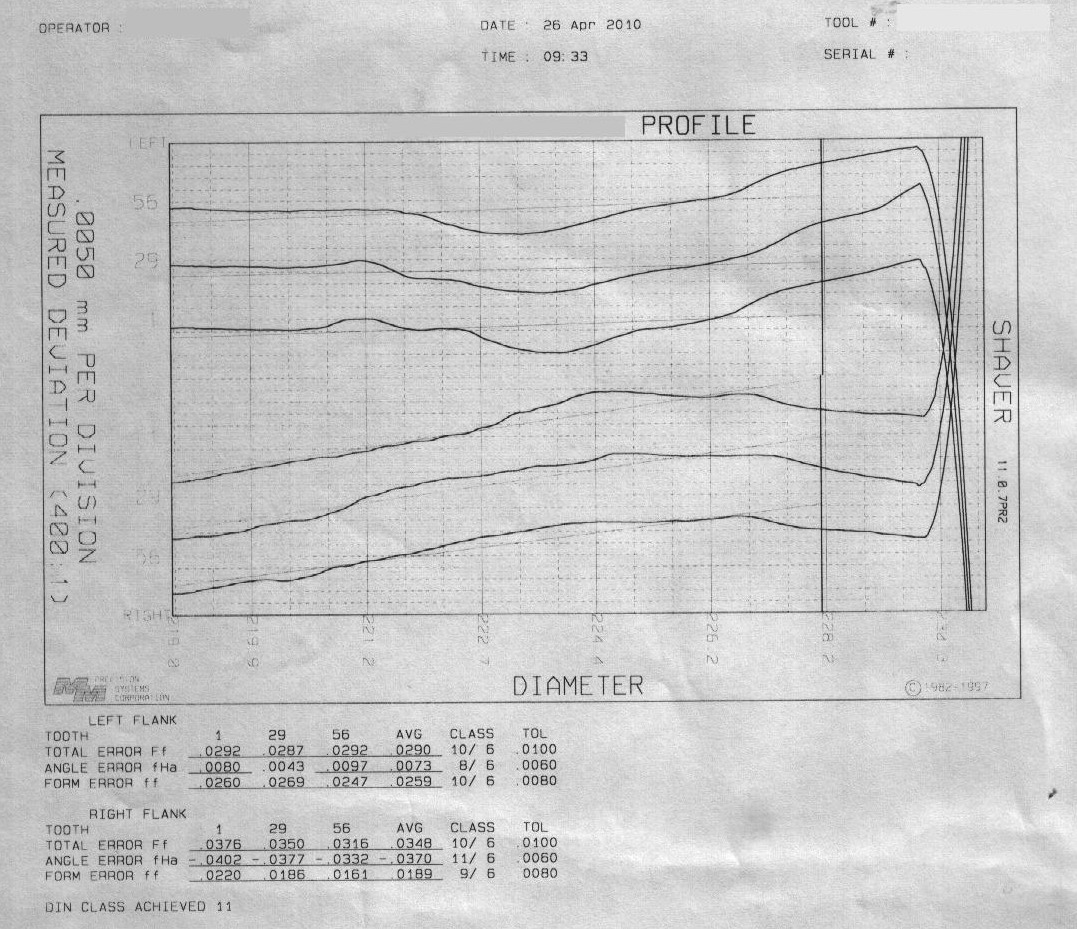

各位，刚刚测量了剃齿刀的齿形，见附件，大家看看什么问题？要怎么修？

dllszbh · 发表于 2010-4-26 12:33

呵呵，这个剃齿刀明显上面压力角度偏正，而下面的就是偏负，两面做的不对称，所以剃刀剃出来的齿轮齿形也是一面合格，而另外一面不合格，只需把剃刀的上面的哪个面的齿形修成另外一面的样子就可以了，中凹点还可以适当靠中一点！

hyfjy · 发表于 2010-4-28 21:03

看了剃齿刀的齿形大吃一惊，如果先看到，也许就可以料到齿轮的结果了吧。剃齿刀每次重磨后应测量一下齿形再试剃，速度就会快一点的。

下一次重逢 · 发表于 2010-4-28 21:58

看图的话，这个是个很好修形的剃刀，只要压力角调整下都可以了

小文静子 · 发表于 2010-4-29 16:00

楼主问题没说清楚，是说齿形压力角正了呢？还是靠近齿根位齿形向内凹陷呢？如果是压力角超正的话则把剃刀齿形压力角压一点，如是因为齿形齿根位向内陷的问题，建议你计算在73.8位置对应剃刀的点在哪个位置，然后把剃刀在该点位置及到齿顶的齿形做修形，剃刀该点前部分齿形不变，从你检测的剃刀齿形来分析，建议你把剃刀靠齿顶位齿形压下去，要不你给出齿轮和剃刀参数，我来给你设计下剃刀齿形。
